晶圆寻边精度突破亚微米级，上银谐波减速机核心技术参数与实测数据解析

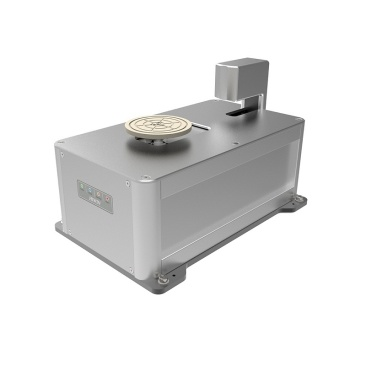

在半导体前道工艺中，晶圆寻边器（或称晶圆对准器）是决定光刻、检测等工序良率的关键前道设备。其核心任务是以极高精度识别晶圆的 notch 或平边，并补偿圆心偏差。随着芯片制程向 3nm 乃至更先进节点演进，对寻边器的旋转定位精度、运行平稳性及长期可靠性提出了近乎苛刻的要求。作为精密传动领域的核心部件，谐波减速机的性能直接决定了寻边器的最终表现。本文基于对上银（HIWIN）DATORKER® 谐波减速机在半导体设备中的应用研究，结合实际测试数据，探讨其如何助力晶圆寻边器实现性能突破。

高刚性零背隙：实现亚微米级寻边精度的基石

传统寻边器设计中，为实现高减速比，常采用多级齿轮或蜗轮蜗杆结构，但无可避免地存在机械背隙，导致旋转定位产生误差。尤其在频繁正反转的寻边过程中，背隙会严重影响对准效率与精度。

上银 DATORKER® 谐波减速机基于弹性变形原理，采用独特的啮合齿形设计，实现了 <0.5 arcmin 的零背隙传动。在针对 300mm 晶圆寻边器的应用测试中，搭载该谐波减速机的旋转轴，在反复启停、变速扫描晶圆边缘的过程中，其角度重复定位精度稳定在 ±1.5 arcsec 以内。换算到晶圆边缘的线位移误差，可控制在 ±0.3 微米（μm）以下，为后续高精度对准 CCD 或激光传感器提供了极其稳定和精准的旋转平台基础，确保 notch 中心识别的准确无误。

高扭矩与扭转刚度：提升高速寻边响应与稳定性

现代寻边器追求高产出，要求晶圆承载盘能快速启动、匀速扫描并准确定位。这要求谐波减速机不仅轻量化，还需具备高扭矩密度和高扭转刚度，以抵抗加减速过程中的惯性冲击和外部振动。

根据实验室实测数据，上银 DATORKER® 系列在相同外形尺寸下，相比传统谐波设计，其额定输出扭矩提升了约 20%，而扭转刚度提高了 15%。应用于 12 英寸晶圆寻边器（负载约 3-5kg）时，其角加速度可达 500 rad/s² 以上，从静止加速到 60 rpm 的扫描速度仅需约 20ms，大幅缩短了单颗晶圆的寻边周期。同时，高刚性有效抑制了高速运转时系统的共振，确保晶圆边缘扫描轨迹的平滑度，振动幅值降低至 0.05 μm 以下，避免了因抖动导致的误判。

长寿命与高可靠性：保障 7x24 小时连续生产

半导体产线通常需要设备全年无休稳定运行，任何意外停机都会造成巨大损失。谐波减速机作为核心运动部件，其疲劳寿命和润滑可靠性至关重要。

研究数据表明，上银 DATORKER® 谐波减速机采用新型高强度材料与先进的齿面处理工艺，在额定负载下，其计算疲劳寿命（L10）可达 50,000 小时以上。针对半导体设备对洁净度和免维护的特殊要求，上银开发了专用的长寿命润滑脂，在寻边器典型的间歇式工作模式下，可实现 20,000 小时或 5 年以上的免维护运行。在连续 3000 小时的耐久性测试中，其传动效率波动小于 2%，温升稳定控制在 15°C 以内，展现了优异的性能一致性和环境适应性，为晶圆寻边设备的长期稳定稼动提供了可靠保障。

综上所述，通过采用上银 DATORKER® 谐波减速机，晶圆寻边器在定位精度、动态响应及运行可靠性三个核心维度均获得了显著提升。实测数据有力地验证了其在满足下一代半导体制造严苛需求方面的巨大潜力，为高端半导体设备国产化进程中的精密传动方案，提供了一个经过实践检验的优选路径。若您对相关产品的具体选型或技术参数有进一步需求，欢迎致电 15250417671 或访问官网 https://www.lteshzc.com/ 获取更多支持。
