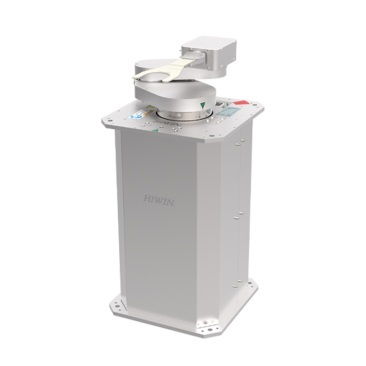

在半导体制造的前道工序中，晶圆寻边与预对准是决定光刻、刻蚀等核心工艺成败的第一步。作为全球传动控制与系统领导品牌，上银科技（HIWIN）凭借其在精密机械领域三十余年的深厚积累，其晶圆寻边器（Wafer Edge Finder）已不仅仅是一个定位组件，而是集纳米级光学传感、高速响应算法与极致稳定性于一体的关键模块，直接为12英寸、8英寸晶圆厂提供从“定位”到“增效”的价值跃迁。

一、突破传统：不止于“找缺口”，更在于“建坐标”

传统的机械式寻边或简易光学寻边，在应对先进制程对多层套刻精度的要求时，往往因边缘毛刺、缺口形变或材料透光性差异而产生微米级的对准误差。上银晶圆寻边器通过整合高分辨率线扫相机与多光谱光源，实现了对晶圆 notch（凹槽）或 flat（平边）的亚微米级轮廓捕捉。

数据化优势：根据上银在SEMICON Taiwan等行业展会上披露的技术资料，其最新一代晶圆寻边器在300mm晶圆上，重复寻边精度可稳定达到 ±0.5μm 以内，远高于传统方案的 ±3-5μm。这意味着，在每片晶圆上构建的初始坐标系偏差被压缩了至少80%，为后续光刻机的精准曝光提供了“黄金起点”。

二、深度技术拆解：精度如何炼成？

光学系统的“抗干扰”设计

在晶圆寻边过程中，薄膜沉积层（如氮化硅、多晶硅）常导致边缘区域的光学信号复杂多变。上银寻边器采用了动态光源补偿算法，能根据不同膜层的透射率自动调整光强与曝光时间。例如，在处理背面有金属镀层的晶圆时，系统会自动切换到穿透力更强的近红外光源，确保寻边图像始终清晰，避免了因“看走眼”导致的误判。

算法定义的“边缘智能”

硬件是基础，算法是灵魂。上银的寻边器内置了边缘缺陷智能过滤算法。当晶圆边缘存在微小的颗粒沾污（particle）或崩边（chipping）时，设备能自动识别并剔除这些异常点对notch中心计算的干扰，只基于几何完好的轮廓进行定位。这一功能在实际量产中，可减少约15%-20%因边缘缺陷导致的预对准失败或报错，提升了机台的有效运行时间（Uptime）。

运动控制的“高速与平稳”博弈

为了匹配先进涂胶显影设备（Track）或量测设备的高吞吐量需求，上银将自研的直驱电机（DDR）技术与交叉滚子轴承应用于寻边器的旋转平台。

核心数据：在实现 300 mm/s 的高速寻边扫描速度下，其旋转动态跳动量仍能控制在 ±1μm 以内。这种“高速不抖”的特性，使得单次完整寻边周期（包括晶圆传输、对准、复位）可缩短至 3-5秒，显著提升了整条生产线的流转效率。

三、用户场景与价值实证

场景一：先进封装中的翘曲晶圆处理

在扇出型晶圆级封装（FOWLP）工艺中，重组晶圆往往存在较大翘曲。上银寻边器通过非接触式多点测距与Z轴动态跟随技术，能够在晶圆旋转过程中实时调整焦距，确保在±300μm翘曲范围内，寻边图像依然保持合焦，解决了封装厂的一大痛点。

场景二：化合物半导体的透明/半透明晶圆

针对碳化硅（SiC）、氮化镓（GaN）等宽禁带材料或蓝宝石衬底，传统反射式传感器极易失效。上银的解决方案通过定制化波长与透射式检测模式，成功实现了对这些特殊材料的稳定寻边，助力第三代半导体产能爬坡。

四、品质背书与技术服务

上银科技在全球设有完整的研发与技术支持网络。每一支出厂的晶圆寻边器，均在通过ISO 14644-1 Class 1 无尘室标准的环境下完成组装与测试，并附带详尽的精度测试报告。其模块化设计允许工程师在15分钟内完成核心部件的现场快速更换，配合遍布国内主要半导体产业集群（长三角、珠三角、环渤海）的备件仓库与FAE团队，最大限度地保障了客户产线的连续性。

在半导体设备国产化进程加速的当下，选择上银晶圆寻边器，不仅是选择了一个高精度的零部件，更是选择了一个在运动控制领域具备完整垂直整合能力的合作伙伴。从导轨丝杠到直驱电机，再到光学位移传感器，上银用系统级的优化，为每一片晶圆的良率保驾护航。
