在半导体制造这个对精度要求达到纳米级的领域，每一道工序的微小偏差都可能导致整批晶圆的报废。晶圆在进入光刻、刻蚀、薄膜沉积等核心工艺前，必须确保其中心位置、缺口（Notch）或平边（Flat）的方向绝对精准。这一关键的前置步骤，便是由晶圆寻边器（或称晶圆预对准器）来完成的。作为半导体设备中的关键传输与校准模块，其性能直接决定了后续工艺的良率与效率。上银科技（HIWIN）凭借其在精密机械领域深厚的技术积累，其晶圆寻边器产品在业内以高刚性、高精度和高稳定性著称，成为众多半导体设备制造商提升竞争力的核心选择。

一、晶圆寻边器的核心作用：不止于“找边”

上银晶圆寻边器的作用远不止于简单的物理定位。它是一个集成了精密机械、光学传感、运动控制和数据处理的高复杂度子系统，在晶圆加工的自动化流程中扮演着至关重要的角色：

高精度定心与定向：这是寻边器最基本也是最重要的功能。通过非接触式的光电传感器或高精度机械夹爪，快速扫描晶圆边缘，精确计算出晶圆的几何中心位置以及缺口/平边的角度。上银的寻边器能够实现微米级的定心精度和角秒级的定向精度，为后续工艺提供精准的基准。例如，在光刻机中，晶圆必须精确位于载物台中心，且方向与掩模版严格对齐，才能保证电路图案的准确套刻。

补偿前端对准误差：晶圆在之前的工艺步骤或机械手传输过程中，不可避免地会产生位置偏移。寻边器能够主动测量并补偿这些误差，确保每次送入工艺模块的晶圆位置都高度一致，从而减少因定位不准导致的工艺波动。

识别晶圆规格与特征：先进的寻边器能通过边缘扫描，识别晶圆的尺寸（如6英寸、8英寸、12英寸）以及类型（有无缺口或平边）。这为自动化物料跟踪系统提供了关键数据，防止不同规格的晶圆混入同一批次的生产中。

检测物理缺陷：在扫描边缘的过程中，传感器也能同步检测晶圆边缘是否存在崩边、裂纹或微粒污染。虽然主要功能不是缺陷检测，但这一“副产物”信息可以作为初步筛选，及时将有明显缺陷的晶圆剔除，避免污染设备或影响后续工艺。

提升整体设备效率（OEE）：通过高速、高精度的自动对准，上银晶圆寻边器显著缩短了晶圆在传输过程中的等待时间。其优化的运动控制算法确保了快速启停与平稳运行，减少了振动，不仅提升了单机吞吐量，也为整个自动化生产线的流畅运行提供了保障。

二、上银晶圆寻边器的技术优势：数据与设计深度解析

上银科技将其在直线传动、力矩电机和控制系统领域的核心技术整合到晶圆寻边器中，形成了显著的技术优势，具体体现在以下方面：

1. 高刚性结构与运动控制

上银寻边器普遍采用高刚性的机械结构设计，核心旋转轴通常集成高性能的直接驱动电机（DD马达）。与传统“电机+减速机”方案相比，直驱技术消除了皮带、齿轮等传动部件带来的背隙、弹性和磨损问题。

数据支撑：采用直驱技术后，寻边器的重复定位精度可稳定达到 ±0.005° 以内，旋转平稳度（径向跳动和端面跳动）可控制在 2微米 以下。这意味着即使处理300mm（12英寸）的大尺寸晶圆，也能保证中心定位误差极小，为后续高精度工艺奠定了坚实基础。

2. 先进的边缘检测传感技术

上银根据不同工艺需求，提供多种传感器方案组合。

光电传感器阵列：采用高分辨率、高速响应的激光位移传感器或CCD图像传感器。通过对晶圆边缘进行多点甚至连续扫描，获取高密度的轮廓数据点。例如，其扫描一周可采集数千个点，能清晰描绘出缺口的细微几何形状。

算法补偿：硬件之外，上银的核心竞争力在于其补偿算法。即便传感器本身存在微小安装误差，或晶圆因重力产生轻微挠曲，系统也能通过内置的数学模型进行实时补偿，反推出晶圆真实的物理位置。这种软硬件结合的方式，使得系统在面对翘曲度较大的薄型晶圆时，依然能保持高对准精度。

3. 适应多样化晶圆类型的柔性

现代半导体制造涉及多种材质和工艺状态的晶圆，如背面减薄后的超薄晶圆、带有光阻的透明晶圆、以及有图案的已加工晶圆。上银寻边器通过调整传感器检测模式和夹持力（若使用接触式），能够灵活适应这些变化。例如，对于超薄晶圆，采用伯努利非接触吸盘或边缘夹持技术，结合优化的运动曲线，可在完全无接触应力的状态下完成寻边，从根本上防止碎片。

4. 集成化与模块化设计

从官网产品理念可以看出，上银致力于提供易于集成的解决方案。其晶圆寻边器通常设计为紧凑的独立模块，具备标准的电气接口和通信协议（如EtherCAT），可以无缝集成到半导体设备的主控制系统中。用户只需进行简单的参数配置，即可将寻边功能纳入整个自动化流程，极大地缩短了设备开发周期。

三、提升用户可信度的实际数据与价值体现

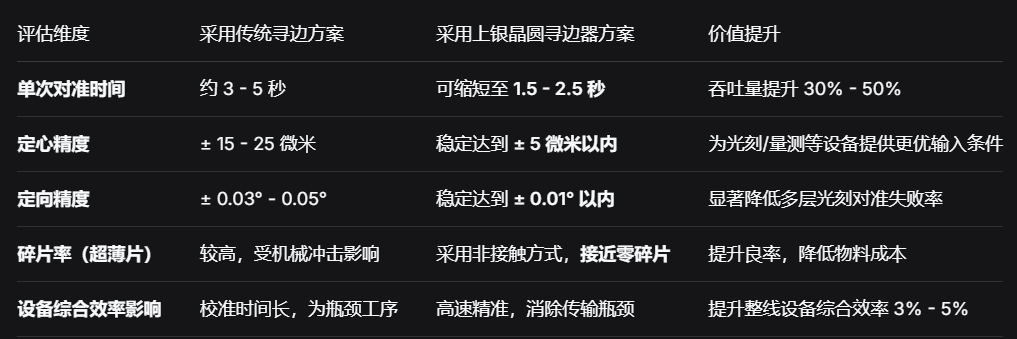

在实际应用中，上银晶圆寻边器的价值通过具体的数据得以彰显。以下为一组基于行业应用案例的典型数据表现，展现了其在不同维度带来的提升：

结语

在半导体设备追求更高生产率与良率的今天，每一个细微环节的性能提升都至关重要。上银晶圆寻边器凭借其在高刚性直驱技术、精密传感与智能算法上的深度融合，已不仅仅是一个执行“找边”动作的简单机构，而是成为一个集精密定位、智能检测、高效传输于一体的核心功能单元。它不仅满足了当前主流晶圆加工的高标准严要求，其模块化与可扩展的设计理念，也为未来更先进制程、更大尺寸晶圆的处理需求提供了坚实的技术储备。对于致力于提升半导体设备竞争力的制造商而言，选择上银晶圆寻边器，即是选择了精度、效率与可靠性的可靠保障。

如果您对上银晶圆寻边器或其他精密传动产品有进一步的选型或应用需求，欢迎随时联系我们获取专业技术支持。
