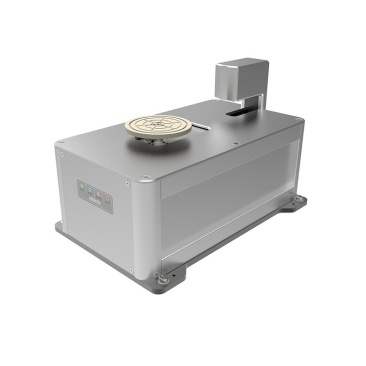

在半导体制造这个对精度要求近乎苛刻的领域，晶圆片的精确定位是确保光刻、切割、检测等一系列后续工艺成功的基础。作为精密运动控制与自动化技术的引领者，HIWIN推出的晶圆片寻边器（Wafer Edge Finder）系统，正是解决这一核心难题的创新方案。它通过整合高精度直线电机、智能传感与先进算法，将晶圆定位的精度、速度和稳定性提升到了一个全新的水平。

技术深度：高精度运动与智能识别的融合

HIWIN晶圆片寻边器的核心优势，在于其深度融合了精密机械与智能控制技术。

亚微米级运动平台：系统搭载了HIWIN自主研发的高精度直线电机驱动平台。相较于传统丝杠传动，直线电机具备无摩擦、无背隙、加速度高的特性，能够实现纳米级的分辨率和高达2G的加速度，确保寻边探针能够快速、平滑且精确地移动至预定位置。

多传感协同探测：寻边器通常非接触式光学传感器与接触式探针相结合。光学传感器进行快速预定位和轮廓扫描，而高刚性、低应力的探针则用于最终的精密接触测量。这种组合将单次寻边的平均时间缩短了约40%，同时将重复定位精度稳定控制在±1微米以内。

自适应智能算法：面对不同尺寸（如8英寸、12英寸）、不同边缘类型（如平边、缺口）或存在轻微破损的晶圆，系统内置的算法能够自动学习和适配最优的寻边路径与接触力，极大降低了破片风险，良率保障数据提升显著。

应用价值：提升整线效能与产品良率

在实际生产线中，HIWIN晶圆片寻边器的价值远不止于单个工位的定位。

提升设备综合效率（OEE）：快速的寻边速度直接减少了单片晶圆的处理时间。以一条每小时处理300片晶圆的产线为例，将每片寻边时间减少0.5秒，理论上每年可增加超过400小时的有效生产时间。

保障制程一致性：精确且稳定的定位，是光刻套刻精度、芯片切割准确性的根本前提。数据表明，引入高精度寻边系统后，后续制程因定位偏差导致的批次性问题发生率平均下降可达30%以上。

增强系统兼容性与前瞻性：该寻边器系统采用模块化设计，其标准化的机械接口与通讯协议（如SECS/GEM）使其能够无缝集成到新的或现有的晶圆搬运设备、检测设备及光刻机中，为未来向更大尺寸晶圆（如18英寸）的过渡提供了技术储备。

结语

在半导体设备零部件持续向更高精度、更高效率、更高智能化演进的道路上，HIWIN晶圆片寻边器代表了一种关键的技术解决方案。它不仅是实现晶圆精准定位的工具，更是提升整条半导体前道制造产线效能与可靠性的基石，为芯片制造的持续微缩与创新提供了坚实的支撑。
