在全球高精度晶圆寻边器市场预计以5.8%的年复合增长率持续扩张的背景下，一项能够将Notch角度重复精度控制在±0.2°以内的技术，正在悄然改变半导体制造的基本规则。

晶圆寻边器是半导体制造流程中的核心组件，主要用于精确检测和定位晶圆的边缘、中心点及定向特征（如平边或V型缺口）。

作为半导体产业的关键设备，寻边器的性能直接关系到后续光刻、刻蚀等工艺的对位精度和最终芯片的良率。

01 技术演进与市场前景

晶圆寻边技术伴随着半导体制造业对精度无止境的追求而持续演进。早期的寻边装置面临明显局限，其光学信号路径固定，难以适应不同尺寸晶圆的边缘检测需求。

这项技术的核心任务始终不变：精确识别晶圆的边缘、中心及定向特征，为后续所有制造步骤建立统一、准确的空间坐标系。

市场研究数据显示，全球高精度晶圆寻边器行业正稳步增长。预计到2031年，全球市场产值将达到6.37亿美元，2025年至2031年期间的年复合增长率为5.8%。

这一增长背后是半导体器件尺寸持续微缩、第三/第四代半导体材料（如碳化硅）广泛应用带来的更高精度需求。

02 HIWIN晶圆寻边器的核心性能

在众多技术解决方案中，HIWIN晶圆寻边器以其卓越的性能参数脱颖而出。

该设备的核心优势在于其高速度与高精度的完美结合。它能够在最短4.9秒内完成包括晶圆寻边、中心定位及角度补正在内的一系列动作，显著提升了产线节奏。

精度方面，HIWIN寻边器实现了中心重复精度±0.1微米，Notch角度重复精度±0.2° 的行业领先水平。寻边总时间被控制在5.9秒以内，在保证精度的同时最大化生产效率。

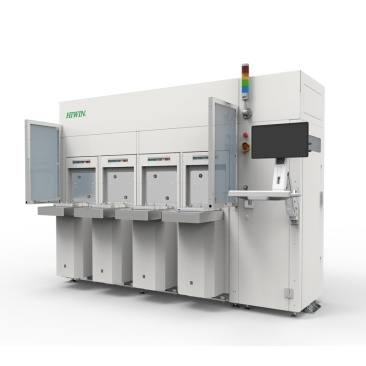

值得注意的是，HIWIN通过垂直整合策略，将寻边器与晶圆移载系统（EFEM）、晶圆机器人等周边设备深度整合，能够根据客户的具体制程和应用需求，提供高度客制化的完整解决方案。

03 应对行业挑战的技术创新

随着半导体材料的多样化，传统寻边技术遇到了新的挑战。特别是对于碳化硅等第三代半导体晶圆，这些晶圆可能呈半透明或全透明状态，传统基于遮挡原理的光电传感器难以准确检测边缘。

业内最新的解决方案是采用多光纤传感器阵列与特殊光路设计。例如，通过布置多个特定几何关系的光纤传感器端口，即使对于透明或半透明晶圆，也能通过检测光强的细微变化来精确定位平边或缺口位置。

另一种创新思路是增加系统的可调节性。通过设计高度、角度或水平距离可调的承载台与传感器支架，使信号路径能够根据不同尺寸晶圆的边缘位置进行动态调整，从而扩大单台设备对不同尺寸晶圆的兼容性。

04 子母环系统的协同定位

在先进的半导体制造场景中，晶圆常被置于特制的承载环（如石墨环）中进行处理，这就形成了“晶圆-承载环”的子母环系统。对此，子母环的独立与协同定位成为新的技术焦点。

前沿的传送方法已经能够分别对晶圆和承载环进行独立的定位寻边，通过专门的合并拆分模组与机械手，在保证各自精确定位的基础上，完成两者之间的精准合并与拆分。

这种方法确保了即使在复杂的子母环系统中，晶圆本身的位置精度也不会因承载环的引入而受损，为外延生长等精密制程提供了可靠保障。

05 行业发展趋势与材料革新

晶圆寻边器及其相关组件正朝着更高精度、更强适应性、更长使用寿命和更智能集成的方向发展。

在材料科学方面，承载环等关键组件越来越多地采用高纯度工程陶瓷或特种聚合物，以满足半导体制造对耐腐蚀性、低颗粒释放和热尺寸稳定性的严苛要求。

未来，随着传感器技术的进步，集成实时监测功能的寻边系统将成为趋势。例如在夹持环中内置应变传感器，实时监测夹持力的变化，防止因过压或松脱导致的晶圆损伤或定位失效。

晶圆寻边器的性能参数仍在被不断刷新：寻边时间正向4秒以内突破，角度重复精度向±0.1°逼近，而对透明晶圆的兼容性已成为新一代设备的标准配置。

随着半导体制造向更小的纳米制程和更复杂的异构集成发展，寻边技术已从单一功能设备演变为集成传感、分析和自适应调整的智能系统。

在长三角的半导体产业集群中，整合了HIWIN全系列产品的机电整合方案，正被广泛应用于先进封装、晶圆制程与检测环节，成为区域产业创新和技术升级的重要支撑力量。
