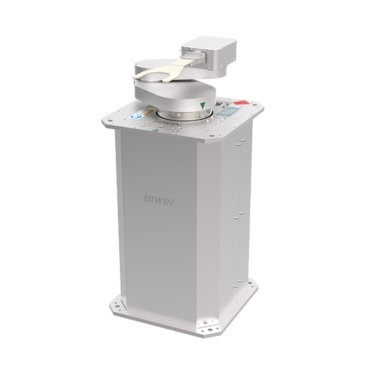

一台中心重复精度达到±0.1毫米的晶圆寻边器，能以不足5.9秒的时间完成晶圆的对位与补正，成为半导体制造自动化链条中不容忽视的节点。
在晶圆代工厂，一场看不见的效率与良率竞赛已经蔓延至每一个环节。随着2026年半导体行业迎来新的增长周期，人工智能数据中心、电动汽车等需求正在推动全行业产能扩张，对制造效率和精度的要求被提升至前所未有的高度。
高精度的寻边器，正是确保晶圆在自动搬运、加工和检测过程中位置绝对准确的核心前哨。
01 产线核心需求
晶圆寻边器主要应用在半导体制造的“设备前端模组”（EFEM）系统中。它的核心功能是在晶圆被机器人手臂从运输载具（FOUP）取出后、送入各类制程或检测设备前，迅速且精准地完成晶圆的边缘探测。
这项工作的目的是确定晶圆的精确圆心位置和晶向键槽（Notch）的角度，为后续的每一个精密步骤提供绝对的位置基准。
随着半导体工艺向更先进制程和先进封装（如CoWoS、FOPLP）演进，对绝对精度和速度的要求更为严苛。
以目前市面上高性能的寻边器为例，其中心重复精度可达±0.1毫米，Notch角度重复精度为±0.2°，而完成一次完整的寻边对位作业时间可缩短至4.9秒以内。
这些关键性能指标直接影响着整条产线的设备稼动率和批次良率。
02 影响制造良率的关键技术
寻边器的性能远不止于冰冷的规格参数，它背后是一系列精密技术的集成。其工作原理通常基于非接触式光学或传感器技术，避免对晶圆表面造成任何物理损伤或污染。
高效能寻边器通常集成了高分辨率相机、专用光源和智能图像处理算法。系统通过捕捉晶圆边缘的连续轮廓，实时计算出最佳拟合圆心。
对于寻找Notch，算法能够识别键槽的特征形状，即使在边缘存在微小缺陷或轻微破损的情况下，也能确保角度判断的准确性。
为了匹配产线的高速生产节拍，寻边器不仅追求“快”，更要保证“稳”。
例如，某些设计将运动控制模块与传感模块进行深度整合，通过算法预测和补偿机械振动带来的微小偏差，确保在每小时多达60至120片晶圆的检测通量下，依然维持微米级的重复精度。
03 市场规模与选择趋势
市场数据清晰地反映了行业对这一设备的重视程度。数据显示，全球晶圆边缘检测与定位设备（涵盖寻边器及更复杂的轮廓仪）市场规模在2024年已达到约3.56亿美元。
预计到2030年，该市场将增长至5.45亿美元，期间的年复合增长率保持在6.4%左右。
12寸晶圆产线是驱动这一市场增长的核心应用领域。在2024年，12寸晶圆应用在全球市场中占据了显著份额，并且是未来几年增长最快的细分市场之一。
这背后的逻辑是，更大尺寸的晶圆意味着更高的单价值量和更严苛的工艺容错率，任何因定位失误导致的破片或工艺偏移，其成本损失都成倍增加。
04 集成应用的挑战与考量
将寻边器成功集成到自动化生产线中，远非简单的物理安装。首要挑战在于与上游的晶圆搬运机器人和下游的制程/检测设备实现无缝通讯与控制协同。
这要求寻边器具备高度开放的接口协议和灵活的通信能力，能够快速响应生产控制系统（MES）的指令，并实时上传检测结果与设备状态。
在EFEM这一高度集成的模块中，寻边器需要与Load Port（载具接口）、精密线性滑轨、以及晶圆机器手臂等部件协同工作。
现代高效的机电整合方案，正是将寻边器作为智能运动控制闭环中的一个关键传感节点，实现从晶圆传输到对位的端到端高精度解决方案。
另一个日益重要的考量点是设备自身的可靠性与维护便捷性。在24小时不间断运行的晶圆厂，设备的平均无故障时间至关重要。易于维护、校准和故障诊断的设计，能够最大限度地减少计划外停机，保护高昂的产线投资。
05 未来的技术演进方向
寻边器的技术演进正紧密跟随半导体制造的整体趋势。一方面，随着先进封装技术对异质整合的需求增长，产线需要处理的基板类型可能不再局限于标准硅晶圆，还包括玻璃、有机物等新型面板。
这对寻边器的材质识别能力、适应性算法提出了新的要求。未来的寻边器可能需要集成多模式传感技术，以应对多样化的生产需求。
人工智能与机器学习的融入将是另一个关键方向。通过深度学算法，寻边器不仅能完成定位，还能在过程中对晶圆边缘的宏观质量和潜在风险进行初步分析和分类，实现从“被动定位”到“主动质量前哨”的转变。
此外，与物理AI和更智能的机器人系统深度结合，为更高层级的生产柔性与智能化奠定基础，也是重要的探索领域。
自动化晶圆搬运机器人挥舞着手臂，在空中划出预设轨迹，将一片片价值不菲的12寸晶圆从一个工位传递到下一个工位。
这一切流畅动作的前提，是每一片晶圆在旅程的起点就已经被寻边器赋予了精确的“身份坐标”。当全球晶圆边缘检测设备市场向着2030年超过5亿美元规模稳步迈进时，每一笔投资的焦点都清晰地指向了更高的精度、更快的速度和更深的智能。
晶圆寻边器已经从一个独立的定位工具，演变为决定整条半导体自动化产线效率和产出质量的关键智能组件。
