在高速旋转的晶圆盘中，一个微米级的定位偏差就可能导致整个生产批次报废。这是半导体制造中每一个从业者都深知的残酷现实。
市场数据显示，2023年全球晶圆对准工具市场规模约为105.5亿美元，而这一市场预计将以11.17%的年复合增长率持续扩大，到2032年将达到273.8亿美元。晶圆寻边器作为实现这一增长的核心设备之一，在保障半导体制造精度方面扮演着不可替代的角色。
01 市场驱动与行业背景
半导体行业正迎来前所未有的变革期。人工智能、高性能计算、汽车电子等领域的蓬勃发展，推动了对先进半导体器件的需求增长。这类器件在制造过程中需要极高的晶圆定位精度，这是传统工艺难以满足的。
2024年的晶圆对准工具市场中，边缘对准技术占据了43.5%的市场份额，收入达53.7亿美元。这一技术正是晶圆寻边器的核心应用方向。
随着芯片尺寸不断缩小和结构日益复杂，半导体制造对晶圆定位精度的要求已进入亚微米甚至纳米级。在这一背景下，能够实现高精度、高效率定位的晶圆寻边器，成为半导体装备升级的关键环节。
02 技术原理与性能突破
晶圆寻边器工作的核心是精确识别晶圆边缘的基准点（通常为Notch口或Flat区）。传统寻边方法依赖于相机算法或传感器检测，但这些方法存在局限性。
最新技术通过创新的机械定位方式解决了这一难题。当寻边传感器找到晶圆Notch口后，设备会通过多个推挡组件的协同动作，将晶圆推动至与两个限位滚轮同时接触的位置。
这一过程中，推挡组件的移动速度控制至关重要。优化方案中，第二挡轮的伸出速度会大于第一挡轮的缩回速度，从而确保晶圆平稳且精确地到达目标位置。
与传统方法相比，这种设计有效避免了因传感器和电机分辨率限制导致的NOTCH角度重复性问题，不再需要二次对准，大大简化了工艺流程。
03 性能指标与效率提升
现代晶圆寻边器在性能上已实现显著突破。先进的寻边器可在4.9秒内完成晶圆寻边、中心与角度的补正动作，远快于传统设备。
这一速度优势在大规模生产中具有重要意义。以8英寸晶圆为例，一片晶圆仅需不到5秒的寻边时间，这意味着每小时可处理超过700片晶圆，大幅提高了生产线的整体效率。
高精度是晶圆寻边器的另一个核心优势。目前领先的设备可实现±0.1mm的中心重复精度和±0.2°的NOTCH角度重复精度。这一精度水平能满足最先进的半导体制造工艺要求。
寻边器的集成化设计也值得关注。业界最小的体积设计使其能灵活集成到各种半导体制造设备中，而多种材质与轮廓侦测功能的支持则增强了设备的适应性和通用性。
04 应用场景与系统集成
晶圆寻边器主要应用于半导体前道制造工序，特别是在晶圆装载、对准和传输环节。

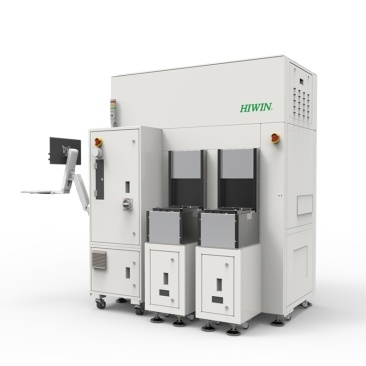

在这些场景中，寻边器常作为晶圆移载系统（EFEM）的关键组件发挥作用。EFEM系统通过垂直整合的方式，将寻边器与晶圆机器人、晶舟盒RFID感应、Wafer ID读取等模块相结合，形成完整的自动化解决方案。
这种集成设计提高了整个制造流程的自动化水平和效率。用户可根据具体需求，弹性选配不同功能模块，实现高度定制化的生产系统。
05 市场趋势与技术方向
晶圆寻边器市场正呈现出明显的发展趋势。从自动化水平来看，全自动寻边系统已成为市场主流，这类系统能在最少操作员参与下提供高精度、可重复的对准操作。
从晶圆尺寸维度观察，300毫米（12英寸）晶圆应用已成为市场主导，这一趋势受到高性能计算和人工智能应用需求增长的推动。
技术创新方面，人工智能和机器学习的集成成为行业发展新方向。通过智能算法优化，寻边器能自动识别并适应不同的晶圆类型和状态，进一步提高对准精度和效率。
随着先进封装技术如扇出晶圆级封装（FOWLP）和系统级封装（SiP）的普及，市场对晶圆寻边器的精度和适应性要求也在持续提高。
06 行业挑战与质量保障
在实际应用中，晶圆寻边器面临多种技术挑战。动态环境下的稳定性是首要考量因素，设备必须在晶圆旋转和移动过程中保持精确探测能力。
晶圆边缘信号的准确获取是另一个技术难点。传统方法常因反射光弱或表面特性干扰而导致信号失真，影响检测效果。
为解决这一问题，先进的探测技术被应用于寻边器中。这类技术采用33kHz超高速采样配合优化算法，能有效捕捉动态轮廓与微弱信号，突破了传统方法的局限性。
验证机制也是确保寻边精度的关键环节。在先进设备中，验证传感器被专门配置用于确认晶圆与限位滚轮是否完全接触到位，提供双重保障。
晶圆尺寸的扩大趋势仍在继续。晶圆对准工具市场数据显示，200毫米晶圆尺寸领域正以强劲速度增长，主要应用于汽车电子、工业自动化和医疗设备等领域。
与此同时，更小尺寸的晶圆也在特定应用场景中找到立足点。200毫米以下晶圆主要服务于物联网传感器等新兴设备的需求。这种多尺寸共存的局面，对晶圆寻边器的通用性和适应性提出了更高要求。
在半导体制造这条精度与效率并重的赛道上，每一次技术的微小进步，都可能引发整个行业格局的变革。
