在自动化晶圆生产线上，一台精密设备正以微米级的重复精度，在不到5.9秒的时间内完成晶圆的边缘检测与定位，这个设备就是晶圆寻边器。

半导体制造中的晶圆往往价值高昂，一旦在取放或传输过程中发生边缘碰撞或位置偏差，便可能导致整片晶圆报废。

晶圆寻边器正是为了解决这一问题而诞生的关键设备，它通过高精度传感器与先进视觉系统，自动识别晶圆的边缘轮廓、中心位置和定位缺口，确保晶圆在后续加工过程中能够精确定位与安全传输。

01 核心作用与工作原理

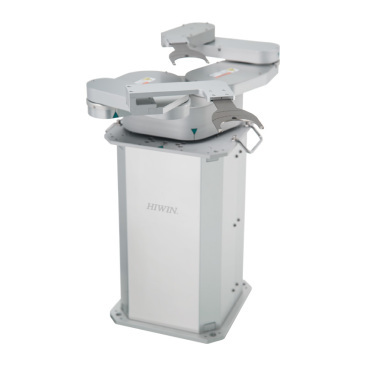

晶圆寻边器，亦称晶圆对准器（Wafer Aligner），是半导体制造前道工序中的关键自动化设备。

它的首要作用是完成晶圆的预对准。当机械手将晶圆从料盒中取出并放置在旋转卡盘（Chuck台）上时，晶圆的位置和角度是随机的。寻边器通过传感器精准识别晶圆边缘和特有的定向缺口（Notch），计算出圆心偏移量和角度偏差。

其核心技术原理结合了精密机械、传感与图像处理。设备运行时，晶圆被置于可沿X、Y、Z轴移动并可旋转的Chuck台上。

上方的高分辨率相机与下方光源协同工作，在晶圆旋转过程中连续采集清晰的边缘图像。通过对图像中圆弧特征点和缺口特征点进行多次圆拟合与异常点筛除算法处理（如使用Ransac、Pratt等算法），设备得以精确计算出晶圆的真实圆心与理论中心的偏差，以及缺口与目标方向的角度差。

02 关键技术性能指标

评估一台晶圆寻边器的性能，主要看以下几个硬性指标，它们直接决定了设备的精度与效率。

中心重复精度是衡量设备稳定性的核心。目前行业先进设备能够实现±0.1毫米甚至更高的中心重复精度。这意味着无论运行多少次，设备将晶圆中心对准基准点的误差都能控制在这一极小的范围内。

Notch角度重复精度同样关键，它关系到晶圆在光刻等工序中图案的方向一致性。高精度寻边器的角度重复精度可达±0.2°以内。

寻边速度直接影响生产节拍。现代高速寻边器完成整个寻边、计算和补偿动作的时间可缩短至5.9秒以内，部分机型甚至可在4.9秒内完成，满足了高效生产线的需求。

03 在半导体制造中的核心用途

在半导体工厂中，晶圆寻边器扮演着“精准导航员”的角色，其用途贯穿多个关键环节。

最主要的应用场景是晶圆加工前的预对准。在光刻、薄膜沉积、离子注入等工序前，晶圆必须被精确放置在工艺设备的腔室内。寻边器确保每片晶圆都以统一、准确的位置和方向进入，这是保证图形套刻精度的基础。

其次，它应用于晶圆分选与检测环节。在晶圆探针测试或光学检测前，需要将晶圆从传输盒精准放置到测试平台上。寻边器能快速定位，避免因放置偏差导致的测试针点不准或检测区域错误。

此外，它能有效预防生产事故。例如，在晶圆放入圆盘凹槽时，如果发生“搭边”（晶圆边缘接触或超出槽位），在高速旋转时可能导致晶圆飞出，造成严重损失。寻边器的精准定位是避免此类风险的第一道防线。

04 技术挑战与发展趋势

尽管技术成熟，晶圆寻边器仍面临前沿制造的挑战。随着晶圆尺寸增大（向450mm发展）和厚度减薄（对于先进封装），对设备的承载平稳性、变形补偿算法和微应力夹持技术提出了更高要求。

新型传感器技术正被集成。例如，采用光谱共焦位移传感器等技术，凭借其超高采样频率（如33kHz）和微米级光斑直径，能够更稳定地捕捉高速旋转中晶圆的边缘轮廓，适应高反光、低反射率等复杂表面特性的晶圆检测。

智能化与数据互联是明确趋势。未来的寻边器不仅是执行单元，更是数据采集节点。它将实时补偿数据、边缘轮廓质量信息上传至工厂制造执行系统，为工艺优化和预测性维护提供支持，深度融入半导体智能制造体系。

当一片直径300毫米、价值不菲的硅片在高速旋转的卡盘上逐渐停稳，其中心的偏差已被修正至一根头发丝直径的百分之一以内，边缘的定向缺口精确地指向了12点钟方向。

整个定位过程安静、迅速，在操作员几乎察觉不到的时间内已完成。这正是现代化晶圆寻边器创造的精密世界。

随着半导体器件尺寸不断缩小和三维堆叠等复杂工艺的普及，对晶圆定位精度的要求将从微米级向纳米级迈进。寻边技术正与人工智能视觉、实时形变补偿等更先进的技术融合，继续在芯片制造的基石环节扮演无可替代的角色。
