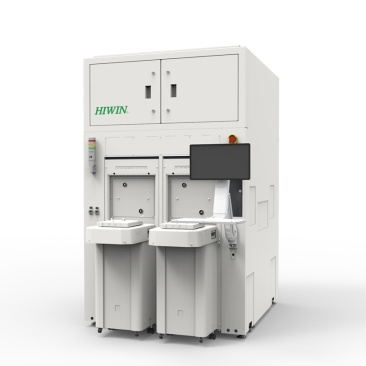

在半导体芯片制造中，晶圆的定位精度是决定后续光刻、切割等工艺成败的基石。随着芯片特征尺寸不断缩小至纳米级，对晶圆边缘、中心及定位缺口（Notch）的重复定位精度要求达到了前所未有的苛刻程度。传统的定位方法往往依赖复杂的视觉算法或传感器间接补偿，存在重复性不佳、效率低下等问题。在此背景下，HIWIN推出的边缘接触式晶圆寻边器，以其独特的机械式寻边原理，正成为解决行业高精度、高稳定性定位痛点的关键技术装备。

行业趋势与市场需求

全球半导体产业正持续向更高集成度发展，直接驱动了晶圆边缘检测与定位设备市场的快速增长。行业分析报告显示，全球晶圆边缘检测设备市场正以年复合增长率（CAGR）超过6%的速度扩张，预计2031年市场规模将达到可观水平。与此同时，晶圆边缘轮廓测量系统市场也在稳步增长，预计到2030年全球规模有望达到约7.54亿美元。市场对能够处理更薄晶圆、提供3D边缘轮廓数据并与过程控制系统集成的智能检测方案需求尤为迫切。

HIWIN寻边器的技术原理与性能优势

与依赖图像处理的非接触式检测不同，HIWIN边缘接触式晶圆寻边器采用了一种创新的物理定位机制。其核心在于通过高精度的传感器组件，精确探测晶圆边缘和Notch缺口的位置。设备通常集成真空吸盘以吸附并带动晶圆旋转，同时配置精密的推挡组件和限位滚轮。

其工作流程体现为一种精密的机械协同：首先通过寻边传感器在晶圆旋转过程中快速定位Notch；随后，控制系统驱动特定推挡组件的挡轮伸出，卡入Notch缺口；紧接着，另一侧的挡轮协同动作，将晶圆轻柔而稳固地推动至与两个预设的限位滚轮同时接触。这一过程将晶圆的几何中心与设备的机械中心精确对准，实现了物理意义上的“归零”。

这种设计带来了显著的性能优势：

极高的重复定位精度：通过机械硬限位原理，有效避免了传统方法中因传感器分辨率、电机补偿误差带来的角度偏差，实现了中心重复精度优于±0.1mm，Notch角度重复精度优于±0.2°的高水准。

卓越的稳定性与可靠性：机械定位受环境光、表面反光等因素干扰极小，系统稳定，适合7x24小时连续生产。

高效率与紧凑设计：优化的算法与机械动作配合，使得完整的寻边、中心与角度补正动作可在数秒内完成，部分型号最短耗时低于4.9秒。同时，其结构设计紧凑，节省了半导体设备前端模块（EFEM）的宝贵空间。

有效降低污染与损伤风险：平稳的接触式定位动作，相比某些需要晶圆高速旋转的寻边方式，能显著减少因振动产生的纳米级颗粒和晶圆背面划伤，降低了晶圆二次污染的风险。

结论与展望

HIWIN边缘接触式晶圆寻边器代表了高精度物理定位技术的一个重要发展方向。它不仅以实测数据满足了当前半导体制造对效率与精度的严苛要求，其稳定可靠的工作原理也为未来集成更复杂的在线检测与过程控制功能奠定了坚实基础。随着半导体技术向更小制程、更大晶圆尺寸演进，此类能够提供确定性定位反馈的关键设备，其重要性必将日益凸显，成为保障芯片良率与生产效率不可或缺的一环。
