一、分体式XY平台的组装困境

2026年初，华南一家精密点胶设备制造商在新机型组装时遇到难题：采用两块HG系列导轨背对背锁固构成的XY平台，实测X轴与Y轴垂直度偏差达0.018mm，且在大负载点胶时出现扭转刚性不足，导致点胶轨迹偏移。该客户耗时两周反复调整安装基准面仍无法根治。这一案例揭示了传统分体式XY平台在刚性、垂直度与组装效率上的固有短板。

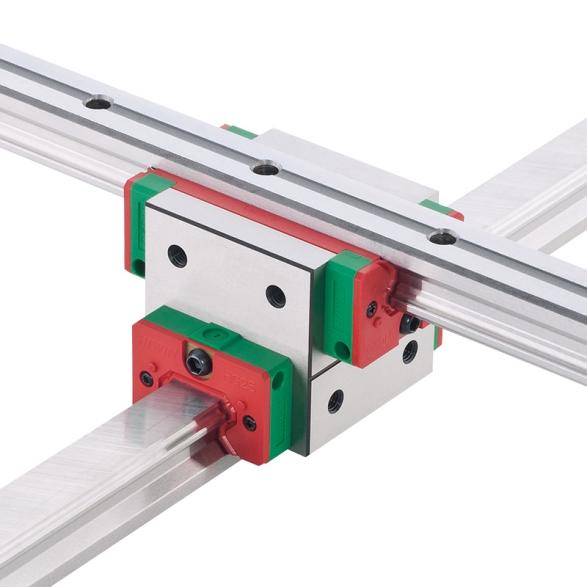

HIWIN AG系列交叉构型直线导轨正是为此而生——将XY两轴导轨整合于单一滑块本体，以一体化结构重新定义精密XY平台的性能基准。

二、三项核心性能数据的实测突破

一体化结构刚性较分体式设计提升150%。传统XY平台多采用两块HG系列滑块背对背锁固，但锁固螺丝在动态负载下存在微滑移，导致系统刚性损耗。AG系列通过特殊研磨制程将X轴与Y轴导轨集成于单一构件，相较背对背锁固方案，扭转刚性实测提升150%。以AG25H型号为例，基本动额定负荷达42.2kN，容许静力矩达0.56kN·m以上，可有效抵抗检测、点胶过程中的倾覆力矩。

垂直度精度出厂锁定，组装工时压缩50%。两支导轨的滚道采用同步高精度研磨加工，相对直度与垂直度在出厂时即锁定在微米级。这意味着设备制造商无需在组装阶段反复调试XY垂直度，大幅降低对安装技师的经验依赖，安装工时较传统方案压缩约50%。

一体化结构使设备高度降低15%。AG系列无需额外垫高块或转接板，一体化设计使XY平台安装高度较传统方案降低15%，为紧凑型设备释放更多空间。

三、典型应用场景与规格解析

AG系列提供20mm、25mm、30mm三种尺寸规格，以及重负荷与超重负荷两种等级。防尘选配涵盖强化型螺栓盖、自润式及金属端盖式，满足从洁净室到一般机加工的不同环境需求。应用场景包括：走心式车床的刀具进给轴、振动测试机的XY激振平台、自动点胶机的精密定位模块、量测设备的载物台以及斜背式车床的复合运动轴。

四、兼容性与其他精密传动方案

HIWIN AG系列可无缝搭配集团其他精密传动元件：智慧型滚珠丝杠i4.0BS®实现全闭环位置反馈；KE系列单轴机器人适用于Z轴或独立直线运动，重现精度±0.005mm；直驱电机（DD Motor）可作为AG平台旋转轴的回转驱动单元，实现五轴联动方案。上银直线导轨与滚珠丝杠在全球市占率均位居前二，品质管控能力已达国际一线水准。

五、获取适配方案

如果您正面临XY平台刚性不足、垂直度难以保证或组装效率低下等困扰，可联系技术支持获取：基于负载、速度与精度的AG系列选型与刚性计算报告，以及2D/3D选型图纸（含安装面精度要求与润滑建议）。
