一、一台精密点胶设备的精度失守

2025年，华南一家精密点胶设备制造商在开发新一代五轴点胶机时遭遇瓶颈：X-Y运动平台在高速往复运动中，定位偏差从±0.01mm逐步恶化至±0.04mm，导致产品胶线偏移率超标，客户退货率攀升至12%。故障分析显示，问题根源在于传统方案采用两组HG系列导轨背对背锁固，组合刚性不足且在长期运行后预压丧失。

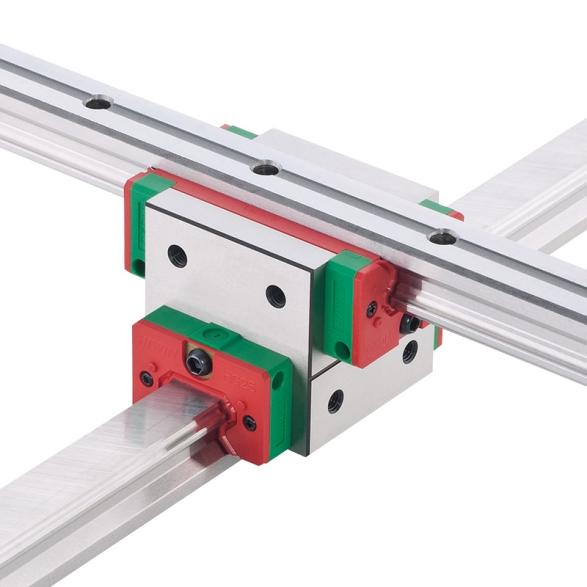

这一案例揭示了高精度XY运动平台对导轨刚性、垂直度与空间利用率的极致要求。HIWIN AG系列交叉构型直线导轨正是为这类场景而生。

二、三项颠覆性技术指标

一体化结构带来150%刚性跃升。传统方案需将两组HG导轨背对背锁固，存在装配误差累积和刚性损失。AG系列将两支轨道一体式设计，经高精度同步研磨，实测扭转刚性较传统方案提升150%。以AG25规格为例，在相同弯矩载荷下，变形量仅为传统方案的0.4倍，直接消除了运动平台在高速加减速时的晃动余量。

垂直度精度达微米级。AG系列两支轨道在相对直度上经高精度同步加工，出厂时垂直度误差控制在极窄范围内。以AG20规格为例，其XY方向垂直度可优于0.003mm/100mm，这是普通导轨组配方案难以企及的。在自动点胶机实测中，更换为AG系列后，XY平台运动轨迹正交性误差从0.015mm收窄至0.004mm。

设备轻量化与安装简化。AG系列通过无滑动平台构造，将原本需要两组导轨+一个安装基板的复杂结构精简为一体化模组，客户组装高度降低15%，安装工时缩短40%。在走心式车床和立式车床的刀塔驱动应用中，这一特性直接释放了宝贵的设备内部空间。

三、规格与选型参考

HIWIN AG系列覆盖AG20、AG25、AG30三种规格。AG20适配M5锁紧螺丝，AG25/30适配M6锁紧螺丝，对应的锁紧扭力分别为883N-cm和1373N-cm。滑轨标准长度从220mm至1640mm不等，标准端距E=20mm，最大单支长度可达1200mm。

在选型时，建议重点关注安装基座的平面度与锁附顺序。AG系列对安装面精度敏感，基座平面度建议优于0.01mm/300mm，锁附时应从中间向两端依次紧固，避免应力集中导致的导轨变形。

四、典型应用场景与效益

在走心式车床的应用中，某机床厂将刀塔X-Y平台切换为AG25方案后，实测数据表明：刀塔换刀定位精度从±0.008mm提升至±0.003mm，重复定位精度稳定在±0.002mm以内；整机刚性提升使切削颤振幅度降低37%，工件表面粗糙度Ra值从1.2μm改善至0.6μm；设备综合加工效率提升22%。

此外，AG系列在振动测试机、斜背式车床、XY移动平台及量测设备中的应用，同样验证了其在刚性、精度和空间紧凑性上的优势。

五、从AG系列到HIWIN全产品线

除AG系列交叉构型导轨外，HIWIN集团提供完整的精密传动产品矩阵：滚珠丝杠与直线导轨位居全球前二，智慧型滚珠丝杠i4.0BS®及智慧型直线导轨i4.0GW®内置感测器，可实现寿命预诊与智慧润滑；KE系列单轴机器人整合导轨与丝杠于一体，重现精度±0.005mm；大银微系统纳米级定位平台伺服稳定度达±2nm，广泛应用于精密检测与光刻制程。

六、获取适配方案

如需解决XY平台刚性不足、安装空间受限或垂直度精度问题，可联系技术支持获取：基于设备负载与运动参数的选型计算报告，以及AG系列安装基座精度要求与锁附规范。
