一、从一台走心式车床的精度困境说起

2025年，华南一家精密五金加工企业引进的走心式车床在加工直径0.8mm的不锈钢细长轴时，频繁出现尺寸超差。检测发现，X/Y轴运动平台的垂直度偏差达18μm，远超工件±5μm的容差要求。根源在于传统XY平台采用两组独立导轨正交堆叠安装，累积了多层安装面误差——每一层导轨的安装基面平面度、平行度误差叠加，最终导致正交精度失控。这一案例揭示了一个行业共性难题：传统XY平台结构在追求高垂直度时，安装复杂度与误差累积呈指数上升。

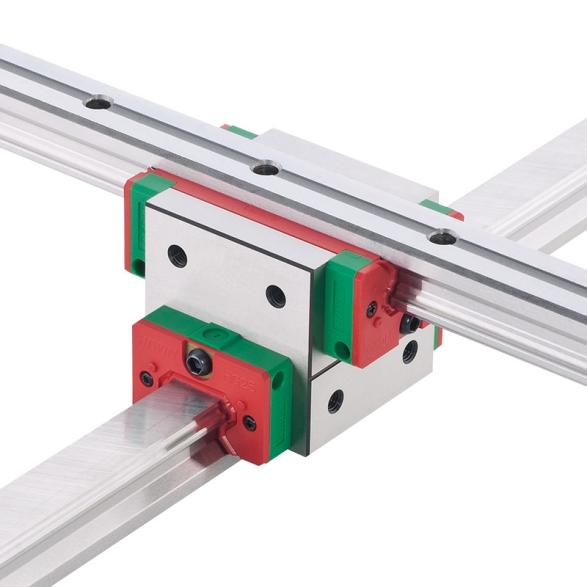

HIWIN AG系列交叉构型直线导轨正是为解决这一痛点而设计。该产品将X轴与Y轴导轨集成于一体化滑块，从结构上消除了多层堆叠安装的误差传递链。

二、三项核心性能指标的实测突破

一体化结构带来刚性提升150%。AG系列滑块相较于两个HG系列滑块背对背以螺丝锁固的传统方案，刚性实测提升高达50%。在承受同等倾覆力矩时，AG系列的结构变形量显著降低，这意味着在振动测试机、立式车床等承受交变负载的场景中，AG系列能维持更稳定的动态精度。

安装高度降低15%，设备轻量化。传统XY平台需将两组导轨上下堆叠，安装高度大，重心上移。AG系列通过交叉构型一体化设计，将两组导轨整合在同一平面，实测安装高度可降低15%，更低的设备重心带来更好的抗振性，也更适合对设备体积有严格要求的自动点胶机、量测设备等应用场景。

特殊研磨制程实现微米级垂直度。AG系列的两支导轨在制造阶段即经过特殊研磨，相对于彼此的真直度与垂直度被控制在微米级精度。这意味着用户不必再依赖复杂的人工刮研或精密量具调校，即可获得高精度的正交运动。相对于传统方案，其可减少约75%的安装工时。

三、选型要点与型号解析

AG系列提供20、25、30三种尺寸规格，C（重负荷）与H（超重负荷）两种负荷型式可供选择。以型号AG25C E 2 R 1000 E/R 500 E Z0 P II + E2/RC为例：

AG25C：规格25、重负荷型

E：滑块特殊加工标记

2：X轴导轨数（II代表2支）

R 1000：X轴导轨长度1000mm，上锁式安装

E/R 500 E：Y轴导轨长度500mm，上锁式安装，带特殊加工

Z0：预压等级（Z0微间隙/Z1轻预压/ZB中预压）

P：精密级精度

E2：自润式，可大幅延长维护周期

RC：强化型螺栓盖，适用于振动较大场景

四、从AG系列到HIWIN全产品线

除AG系列交叉构型直线导轨外，HIWIN集团提供完整的精密传动产品矩阵：滚珠丝杠与直线导轨位居全球前二，智慧型滚珠丝杠i4.0BS®与智慧型直线导轨i4.0GW®内置感测器，可实现寿命预诊与智慧润滑；大银微系统提供直线电机、直驱电机及纳米级定位平台；单轴机器人整合导轨与丝杠于一体，可大幅缩短设备开发周期。

五、获取适配方案

如需为走心式车床、点胶机或量测设备匹配高刚性、高垂直度的XY运动方案，可联系技术支持获取：基于设备工况的AG系列选型与刚性计算报告，以及对应的2D/3D选型图纸。
