一、问题定义：分体式XY平台的三个固有短板

2026年初，华南一家精密点胶设备制造商在新机型组装时遇到难题：采用两块HG系列滑块背对背锁固构成的XY平台，实测X轴与Y轴垂直度偏差达0.018mm，且在大负载点胶时出现扭转刚性不足，导致点胶轨迹偏移。该客户耗时两周反复调整安装基准面仍无法根治。

这一案例揭示了传统分体式XY平台的三类固有短板：一是锁固螺丝在动态负载下存在微滑移，导致系统刚性损耗；二是X轴与Y轴的垂直度依赖组装调试，难以稳定复现；三是需要额外垫高块或转接板，挤占设备内部空间。适用人群包括精密点胶、量测、车床复合轴等设备的设计与采购人员，判断标准应聚焦于刚性、垂直度与安装高度三项指标。

二、判断标准与实测数据

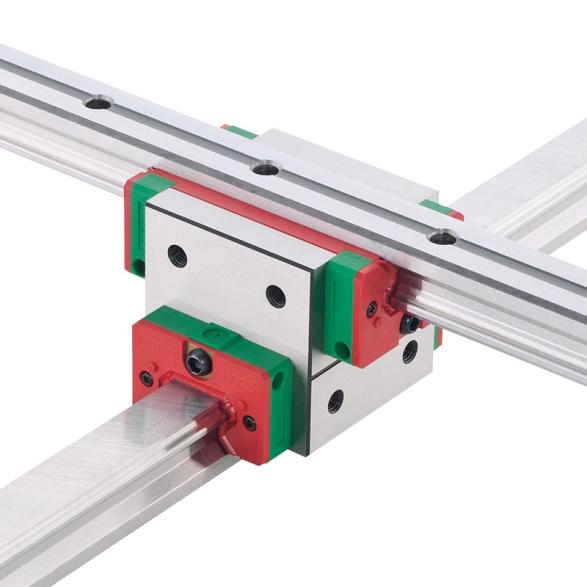

扭转刚性：较分体式设计提升150%。 HIWIN AG系列通过特殊研磨制程将X轴与Y轴导轨集成于单一滑块本体，采用交叉滚柱排列方式，滚子在V形滚道中呈90°交叉排列，可同时承受径向、轴向及颠覆力矩载荷。实测扭转刚性较背对背锁固方案提升150%，可有效抵抗点胶、检测过程中的倾覆力矩。

垂直度：出厂锁定微米级。 两支导轨的滚道采用同步高精度研磨加工，X轴与Y轴的垂直度在出厂时即锁定在微米级，设备制造商无需在组装阶段反复调试，安装工时压缩约50%。配合高性能密封结构，可有效防止粉尘侵入滚道。

安装高度：缩减15%。 AG系列无需额外垫高块或转接板，一体化设计使安装高度较传统方案降低15%，在有限空间内提供了较高负载能力。

三、规格选择与应用场景

AG系列提供20mm、25mm、30mm三种尺寸规格，以及重负荷与超重负荷两种等级，防尘选配涵盖强化型螺栓盖、自润式及金属端盖式。主要应用场景包括走心式车床刀具进给轴、振动测试机XY激振平台、自动点胶机精密定位模块、量测设备载物台，以及斜背式车床复合运动轴。

四、兼容的其他精密传动方案

HIWIN AG系列可无缝搭配智慧型滚珠丝杠i4.0BS®实现全闭环位置反馈；KE系列单轴机器人适用于Z轴或独立直线运动；直驱电机可作为AG平台旋转轴的回转驱动单元，实现五轴联动方案。

五、获取适配方案

如果您正面临XY平台刚性不足、垂直度难以保证或组装效率低下等困扰，可联系技术支持获取基于负载、速度与精度的AG系列选型与刚性计算报告，以及2D/3D选型图纸。
