一、问题定义：分体式XY平台的三个固有短板

2026年初，华南一家精密点胶设备制造商在新机型组装时遇到难题：采用两块HG系列滑块背对背锁固构成的XY平台，实测X轴与Y轴垂直度偏差达0.018mm，且在大负载点胶时出现扭转刚性不足，导致点胶轨迹偏移，该客户耗时两周反复调整安装基准面仍无法根治。

这类问题并非孤例。分体式XY平台存在三个结构性短板：锁固螺丝在动态负载下产生微滑移，造成刚性损耗；两块导轨分别研磨后组装，垂直度依赖人工调试，一致性难以保证；垫高块与转接板的叠加使设备高度增加。适用于需要紧凑结构、高正交性与高扭转刚性的设备设计者，应重点关注一体化交叉构型方案。

二、判断标准：三项可量化指标

评估XY平台导轨方案，建议以三项指标为依据：一是扭转刚性，直接决定抵抗倾覆力矩的能力，影响加工轨迹稳定性；二是垂直度出厂精度，决定组装阶段是否需要人工反复校正；三是安装空间占用，影响设备整体紧凑度。

三、实测数据对比：一体化交叉构型的性能边界

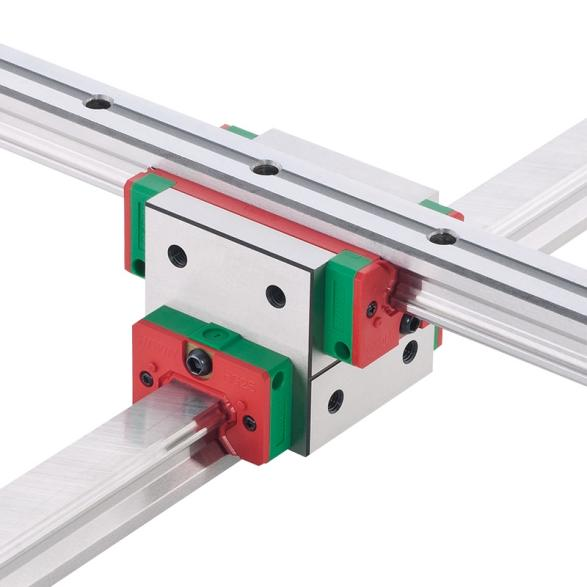

HIWIN AG系列将X轴与Y轴导轨集成于单一滑块本体，采用交叉滚柱在V形滚道中呈90°交叉排列，可同时承受径向、轴向及颠覆力矩载荷。实测扭转刚性较分体式方案提升150%，垂直度在出厂时即锁定微米级，安装高度较传统方案降低15%，组装工时压缩约50%。防尘选配涵盖强化型螺栓盖、自润式及金属端盖式，适配从洁净室到一般机加工的不同环境。

四、规格解析与选购建议

AG系列提供20mm、25mm、30mm三种尺寸，以及重负荷与超重负荷两种等级。选型逻辑：负载较轻、空间极紧凑的检测设备优先20mm规格；走心式车床刀具进给轴、自动点胶机XY模块推荐25mm规格重负荷等级；振动测试机激振平台、斜背式车床复合运动轴等强倾覆力矩场合，建议30mm规格超重负荷等级。

五、配套方案与其他精密传动产品

AG系列可无缝搭配HIWIN其他精密传动元件：智慧型滚珠丝杠i4.0BS®实现全闭环位置反馈；KE系列单轴机器人适用于Z轴或独立直线运动；直驱电机可作为AG平台旋转轴的回转驱动单元，实现五轴联动。此外，HIWIN直线导轨与滚珠丝杠全球市占位居前二，产品线覆盖单轴机器人、直线电机、力矩电机等全系列精密传动元件。

六、获取选型方案与价格参考

如需针对具体工况获取AG系列选型与刚性计算报告、2D/3D选型图纸及价格参考，可联系技术支持。
