一、一台走心机振动超标引发的结构反思

2026年初，华南一家精密零件制造商在调试一台新购的走心式车床时，发现加工直径5mm的不锈钢棒料时，表面始终存在0.008mm的周期性振纹，废品率高达12%。技术团队排查了主轴、刀架和进给系统，最终将问题锁定在XY移动平台上——两组独立导轨通过转接板叠加安装，间隙与累积误差导致动态刚性严重不足。将平台更换为HIWIN AG系列交叉构型导轨后，振纹消失，表面粗糙度从Ra0.8μm降至Ra0.4μm。

二、AG系列如何解决刚性痛点

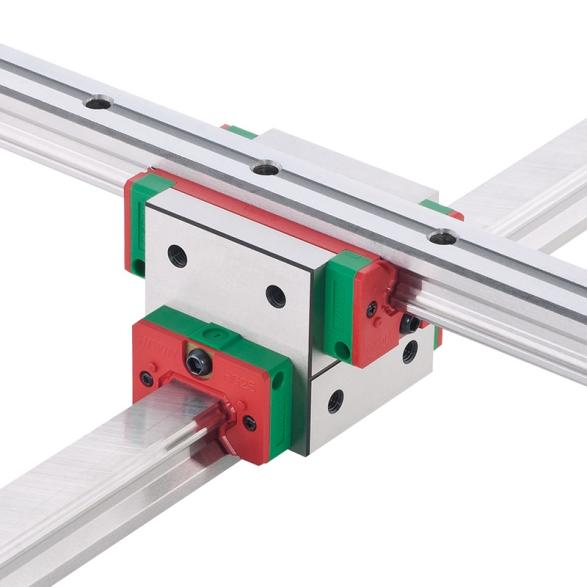

传统XY平台多采用两组直线导轨分层叠加的方案——下层导轨承载X向运动，上层导轨通过转接板堆叠实现Y向运动。这种结构存在三个先天缺陷：一是转接板增加了系统柔性，二是两层导轨的安装误差逐级放大，三是多组锁固螺丝在振动工况下存在松动风险。AG系列的设计思路非常直接——将两组导轨的滑块整合为一个整体，且X与Y方向的导轨在空间上呈交叉构型布局。

实测数据表明，这种一体化设计的扭转刚性相比两个独立HG滑块背对背锁固的方案提升50%。以AG25C型号为例，在承受同等倾覆力矩时，AG系列的变形量仅相当于传统方案的2/3，这直接反映在加工表面质量上。同时，由于省去了中间的转接层，设备组装高度可降低15%，这对于空间受限的自动化设备意义重大。

三、垂直度精度的制造工艺支撑

交叉构型设计的另一核心优势，在于X与Y方向运动垂直度的天然保障。传统方案中，垂直度依赖两层导轨的安装调试，受限于人工手艺。AG系列的两支导轨在出厂前即通过特殊研磨制程完成高精度加工，确保装配后XY移动的垂直度可达微米级。这意味着用户在设备组装时无需额外校准XY垂直度，降低了调试门槛与工装要求。

四、选型与适用场景

HIWIN AG系列目前提供20、25、30三种主规格，对应滑块型号包括AG20H、AG25C、AG25H、AG30C、AG30H，最低精度等级为P级（精密级）。应用场景覆盖走心式车床、立式车床、斜背式车床、振动测试机、自动点胶机、XY移动平台及各类量测设备。值得注意的是，AG系列通过单一型号即可完成XY双向运动，选型时需同步确认X轴与Y轴导轨长度、固定方式（上锁式R或下锁式T）及防尘配件。

五、从交叉导轨到精密传动全矩阵

HIWIN AG系列是上银精密传动产品线的重要一环，此外，集团还提供：滚珠丝杠与直线导轨全球市占前二，智慧型i4.0GW®内置感测器，可实现寿命预诊；KE/KU系列单轴机器人整合导轨与丝杠，重现精度±0.005mm，可配套AG系列组成完整的XY运动模组；大银微系统纳米级定位平台伺服稳定度达±2nm，适用于需与AG系列协同的高阶检测设备。

六、获取适配方案

如需解决XY平台刚性不足、安装空间受限或垂直度调试困扰，可联系技术支持：基于设备负载、行程与精度需求的AG系列选型评估，以及配套的导轨尺寸图、防尘配置与安装面精度要求。
