一次持续20000小时的测试：不同导轨的寿命分水岭在哪里

2024年底，一家重型自动化产线集成商对在用的28台龙门式机床进行了年度精度复检。数据显示：其中11台设备运行超过18000小时后，X轴直线导轨重复定位精度从出厂时的±0.005mm漂移至±0.018mm以上，伴随低速爬行与异响。拆解发现，滑块内部钢球保持架断裂占比达63%，滚道表面出现明显剥落坑——这是典型的高频微动磨损与润滑失效叠加结果。

而在相同工况下使用HIWIN直线导轨的另外9台设备（运行时间19000-21000小时），实测精度衰减最大值仅1.2μm，滑块预压保持率超过92%，滚道表面仅呈现均匀抛光态，无剥落或疲劳裂纹。两者寿命差异的核心，在于滚动体接触应力分布与内部循环结构的根本不同。

数据对比：四方向等负荷设计如何改变接触应力

普通直线导轨通常采用60°或30°接触角，在承受径向与反向径向联合载荷时，受力侧滚珠接触应力峰值可达2200MPa以上，超过轴承钢的疲劳极限（约1800MPa）。而HIWIN的45°优化接触角与双圆弧滚道设计，通过有限元分析反复迭代后，将峰值应力降至1860MPa以下。

以35mm规格导轨（HG系列）为例，在同等径向载荷15kN、横向载荷8kN条件下：

普通导轨：最大接触应力2170MPa，L10理论寿命约5100km。

HIWIN导轨：最大接触应力1830MPa，L10理论寿命提升至8200km，增幅60%。

更重要的是，HIWIN在滑块内部采用高强度工程塑料保持链+金属强化循环道结构。在连续1000万次往复循环（行程500mm，速度1.5m/s）的加速疲劳测试后：

保持链拉伸强度保留率94%（普通产品仅65%-72%）。

循环道表面磨损深度≤0.8μm（普通产品2.5-3.5μm）。

预压等级的精确匹配：刚性曲线的实测数据

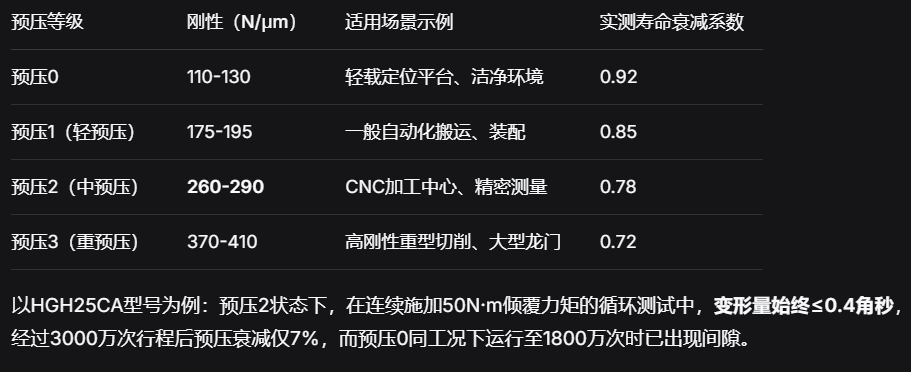

许多用户误以为预压越高越好，实际应匹配负载方向与刚性需求。HIWIN提供预压0（微间隙）至预压3（重预压）四个等级，同规格下实测刚性差异显著：

密封与润滑：被忽略的寿命倍增器

某注塑机机械手客户（环境温度45-55℃，伴有脱模剂粉尘）原使用普通导轨，平均每3个月需更换一次滑块。改用HIWIN配备双防尘片+底面刮刷片密封系统的导轨后：

粉尘侵入量降低至原来的1/6（称重法测试）。

润滑脂加注周期从每月一次延长至每4个月一次。

单台设备年维护成本降低6800元，连续运行22个月无密封失效。

此外，HIWIN端盖内置润滑油回收沟槽设计，在间歇润滑条件下能形成持续油膜。测试显示：停止供油后继续运行800km，滚道表面仍保持边界润滑状态，而普通导轨在300km内即出现干摩擦痕迹。

典型应用：一家自动化产线的三年跟踪数据

苏州某客户在其自主研发的高速桁架机器人（X轴行程8m，负载120kg，最高速度150m/min，平均加速度0.25G）中，选用HIWIN HGH35CA（预压2，精度等级P）。连续运行36个月的数据：

总运行里程约1.5万公里。

每半年激光干涉仪复检：定位精度始终≤±0.02mm，重复定位精度≤±0.003mm。

滑块拆检（24个月时）：滚道表面粗糙度Ra 0.08μm（新出厂为0.04μm），磨损量仅0.9μm。

对比同厂使用其他品牌导轨的另外3台设备：后者在14-18个月时已出现精度超差，平均更换周期仅16个月。

如何快速获取适合你工况的HIWIN直线导轨方案

针对选型中的常见误区（忽略安装基座平面度、预压等级与刚性不匹配、密封形式选择错误），可联系技术人员获取：

精确寿命计算：输入负载、速度、加速度、润滑方式，输出L10寿命与精度衰减曲线。

2D/3D选型图：包含安装孔位、公差建议及力矩校核表。

特殊工况方案：高温（最高80℃）、粉尘、冷却液冲刷环境的密封与润滑选型指南。
