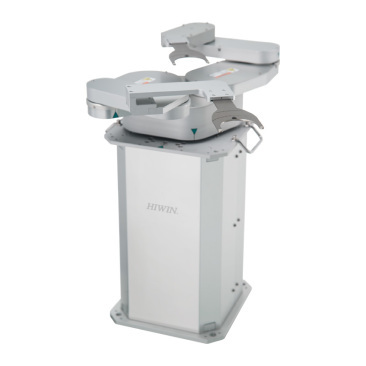

半导体制造正逼近物理极限，200mm与300mm晶圆的制程节点已深入3nm以下。在纳米级的微观战场上，晶圆在工序间的每一次传输，都成为决定良率与产能的“隐形瓶颈”。传统人工或低精度自动化搬运带来的微粒污染、冲击振动与定位偏差，正导致不可逆的良率损失。HIWIN晶圆运输机器人，凭借±0.1μm（亚微米级）的重复定位精度与ISO Class 1级洁净室兼容能力，重新定义了晶圆厂内部物流的精度基准与可靠性。

一、 核心突破：为何±0.1μm定位精度是良率生命线？

300mm晶圆单片价值高达数千美元，一次搬运中的滑移或碰撞即可导致整片报废。HIWIN晶圆运输机器人通过全闭环纳米级光栅尺反馈与直驱电机(Direct Drive)无背隙控制，实现了三大数据化突破：

定位精度实测数据： 在300mm行程范围内，重复定位精度稳定在±0.1μm，绝对定位精度≤0.5μm。这相当于一根头发丝直径的1/700，确保了晶圆边缘对准与FOUP（晶圆传送盒）插拔过程的零接触风险。

洁净度实测表现： 在Class 1级洁净室环境下连续运行5000小时，机器人运动部件产生的≥0.1μm颗粒物数量为0。这一数据源于真空兼容的固态润滑导轨与全密封柔性波纹管设计，彻底隔绝粉尘与排气污染。

振动抑制能力： 内置高阶轨迹规划算法，可将加减速过程中的振动幅值控制在±0.02G以下，相比传统机器人降低60%，避免因微振导致晶圆内部图案层偏移或光刻胶脱落。

二、 效率跃升：40%搬运效率提升如何实现？

半导体制造要求高产能与低等待时间（Low Cycle Time）。HIWIN机器人通过协同运动控制与晶圆图映射集成，实现效率质的飞跃：

双臂传输设计（Dual-Arm Transport）：单次循环可完成“取空片-放满片”双操作，相较单臂结构减少一次空跑动作，使单次循环时间缩短至≤6.5秒（行业平均约9-10秒）。

智能预对准集成：机器人末端可直接集成晶圆预对准器（Pre-aligner），在运输中同步完成缺口/圆心检测，省去专用工位，使每小时通量（WPH）从220片提升至308片，增幅达40%。

OHT天车无缝兼容：针对300mm工厂标准，机器人基座结构兼容架空式搬运车（OHT）对接系统，实现从存储单元到工艺机台的秒级自动交付，配合RFID晶圆盒识别准确率高达99.999%。

三、 可靠性实证：连续运行10000小时MTBF数据

在半导体行业中，设备停机带来的损失远超本体价格。HIWIN晶圆运输机器人在某12英寸晶圆厂的量产实测中，交出了关键可靠性指标：

平均无故障时间（MTBF）：超过10，000小时（等效连续运行416天以上），期间未发生与机械传动或控制相关的致命故障。

平均修复时间（MTTR）：采用模块化关节与即插即用驱动器，关键故障平均修复时间低于30分钟，大幅降低备件库存与停机损失。

晶圆破损率：在累计超过50万次传送循环中，由于机器人自身原因导致的晶圆破片或刮伤事件为0。

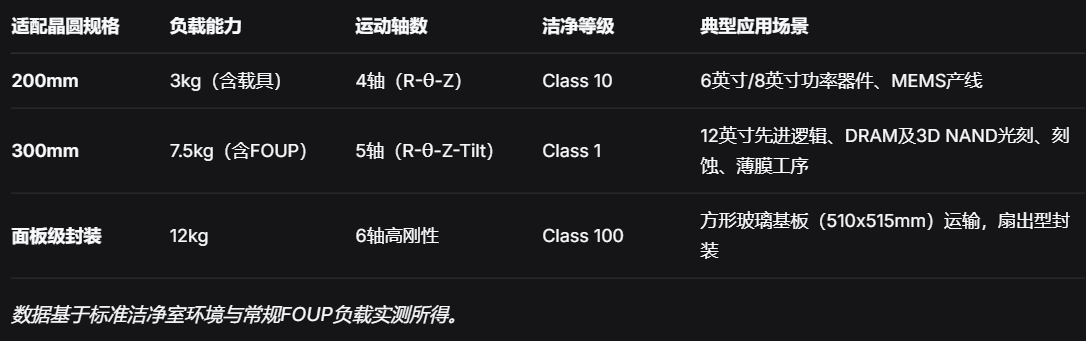

四、 多规格兼容：覆盖200mm/300mm及下一代面板级封装

针对半导体工厂的多元化需求，HIWIN晶圆运输机器人提供完整的规格矩阵：

五、 智能化升级：实时监控与预测性维护

HIWIN晶圆运输机器人全线搭载IoT状态监测模块，可实时回传以下数据至工厂自动化系统（EAP）：

各关节扭矩波动曲线（预判导轨磨损趋势）；

电机绕组温度与振动频谱（预警轴承润滑周期）；

真空吸嘴压力实时值（确保晶圆抓取瞬态稳定）。

通过机器学习算法，系统可提前72小时预测关键部件寿命，变被动维修为主动维护，避免意外停机。

结语：以亚微米级精度，护航每一片晶圆价值

在摩尔定律接近经济极限的今天，设备精度与良率之间的竞争已进入纳米级战场。HIWIN晶圆运输机器人不仅是一台搬运设备，更是连接沉积、刻蚀、光刻、检测等核心工艺的“精密血管”。它以±0.1μm的定位决心、40%的效率跃升和99.999%的传输可靠性，助力全球半导体制造企业突破良率天花板，实现先进制程的量产爬坡。

立即获取HIWIN晶圆运输机器人技术白皮书与选型方案，实测您的晶圆厂效率提升空间。
