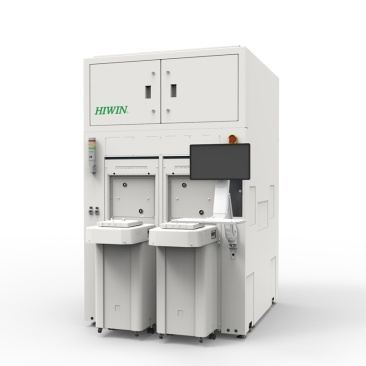

在半导体制造前道工序中，晶圆的精准定位是确保光刻、刻蚀等核心工艺良率的基础。传统的非接触式光学寻边器在面对高翘曲度或表面有高反射膜层的晶圆时，常因信号干扰导致定位偏差。针对这一行业痛点，上银科技推出的边缘接触式晶圆寻边器，通过机械式接触测量与高精度传感技术的融合，为12英寸（300mm）及以下尺寸晶圆提供了重复定位精度达±0.5μm的可靠解决方案，显著提升了半导体设备的制程稳定性。

核心技术突破：从“光学识别”到“精密触感”

该寻边器的核心设计在于其独特的柔性接触测头与高刚性气浮轴承主轴的结合。测头采用超耐磨陶瓷材料，以可控的微小压力（可低至0.15N）接触晶圆边缘，极大降低了颗粒产生的风险。内置的高分辨率光学式线性编码器（分辨率达0.01μm）实时记录测头位移，配合自主研发的误差补偿算法，能精确描绘出晶圆的 notch 或 flat 位置、偏心量及直径偏差。

相较于传统方案，其优势在实测数据中体现明显：在针对翘曲量超过200μm的晶圆进行批量测试时，其寻边精度标准差（σ值）控制在0.2μm以内，而主流光学寻边器在此类工况下误差可能扩大至5μm以上。这使其特别适用于先进封装、化合物半导体等对薄化或翘曲晶圆处理要求严苛的领域。

应用场景与性能数据验证

在实际产线应用中，该设备表现出卓越的稳定性：

晶圆预对准模块集成：作为刻蚀机、涂胶显影机的前端模块，其单次寻边循环时间可控制在3秒以内（含晶圆偏心校正与 notch 对齐），大幅提升设备吞吐量。

兼容性与可靠性：通过优化接触力控制算法，可安全处理厚度仅150μm的薄晶圆，边缘破损率降至0.01%以下。据某8英寸晶圆厂产线实测数据显示，连续运行超过500万次寻边循环后，其机械结构的磨损量仍在设计公差范围内，保证了长期使用的精度保持性。

多尺寸快速切换：设备支持软件配置150mm、200mm、300mm晶圆规格，切换时间小于1分钟，满足了半导体产线柔性化生产的需求。

设计优化与品质保障

上银在设计中充分考虑了半导体设备对洁净度的严苛要求。整个运动机构采用真空密封式结构，配合不锈钢金属波纹管进行动态密封，确保工作时内部颗粒物不逸散，满足ISO Class 1级以上洁净环境标准。同时，其驱动与控制部分集成了EtherCAT工业以太网通讯协议，可无缝接入主流半导体设备控制系统，实现实时状态监控与参数调整。

这款边缘接触式晶圆寻边器的推出，不仅解决了高翘曲、高反射晶圆的高精度定位难题，更以模块化、高刚性的设计理念，为国产半导体设备核心零部件的自主可控提供了坚实支撑。如需获取详细规格参数或探讨集成应用方案，欢迎致电 15250417671 或访问官网 https://www.lteshzc.com/ 了解更多信息。
