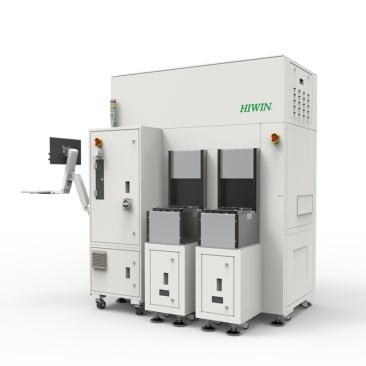

在半导体制造的前道工艺中，晶圆处理的每一步都关乎最终芯片的良率与性能。作为光刻、刻蚀、薄膜沉积等核心工序的前置步骤，晶圆寻边器（又称晶圆边缘定位器或预对准机）的精度与稳定性，直接决定了后续工艺的对准窗口。本文将深入解析这一关键部件的核心功能、技术指标及其在12英寸晶圆产线中的实际应用价值。

一、核心功能：超越“找平”的亚微米级定位

传统观念中，寻边器仅用于识别晶圆的缺口（Notch）或平边（Flat）。然而，随着线宽不断缩小，现代高端晶圆寻边器的功能已发生质的飞跃，主要体现在以下三个维度：

高精度边缘与缺口探测：通过集成高分辨率光学传感器与精密机械结构，实现对晶圆边缘轮廓的360°高速扫描。其核心指标在于缺口顶点（V-point）的定位重复精度。目前，应用于先进逻辑芯片或3D NAND制造的设备，其缺口探测精度已普遍要求达到±0.5μm以内，远高于传统机械定心的精度级别。

晶圆几何参数预检：在执行精确对位的同时，现代寻边器还充当着“第一道质检员”的角色。它能同步测量晶圆的偏心量（通常要求控制在50μm以内）以及边缘缺陷（如崩边、裂纹）。通过预检，可有效避免因晶圆状态异常而导致的机械手臂取放失误或对后续工艺设备造成损害。

高速节拍下的稳定传输：为匹配光刻机等核心设备每小时处理数百片晶圆（WPH）的需求，寻边器必须在极短时间内完成寻边与预对准动作。例如，在典型的300mm晶圆产线中，整个寻边与预对准循环周期需压缩至3秒至5秒以内，且在此高速运动下仍需保证定位精度不受影响。

二、深度应用：赋能前道关键工艺段

基于上述核心功能，高性能晶圆寻边器已成为多个前道工艺环节中不可或缺的精密模组：

光刻前对准：作为光刻机（Track-Scanner界面）的晶圆入料口模组，它为晶圆提供精确的预对准，确保晶圆中心与机械手传送中心重合，并将缺口旋转至设定角度，从而大幅提升光刻机工作台的寻址效率。数据表明，采用高精度预对准可使光刻机整体产能提升约2%-5%。

薄膜均匀性保障：在PVD、CVD等薄膜沉积工艺中，晶圆在反应腔内的放置位置直接影响膜厚的均匀性。高精度寻边器通过精确修正晶圆的偏心与角度偏差，确保每一片晶圆都以近乎相同的位置进入反应区域，从而将片间膜厚一致性提升至<1%的水平。

刻蚀与量测定位：在刻蚀或关键尺寸量测前，精确的晶圆定向保证了图形化方向与设备预期的一致性，避免因角度偏差导致的刻蚀轮廓异常或量测数据失效。

三、技术演进与选型考量

当前，服务于先进制程的晶圆寻边器正朝着智能化与集成化方向发展。一方面，通过内置算法补偿机械振动与热变形，进一步提升动态运行中的稳定性；另一方面，其控制器更多地集成了与EAP（设备自动化程序）系统无缝对接的通讯协议，实现数据实时上传与远程监控。

对于设备工程师或采购人员而言，在选型时需重点关注以下数据指标：重复定位精度（需结合缺口探测与圆心修正综合考量）、兼容晶圆尺寸（是否兼容200mm/300mm等）、传输节拍以及传感器分辨率。这些硬性数据直接决定了其能否满足特定工艺节点的严苛需求。

结语

作为半导体设备自动化中的精密末端执行单元，晶圆寻边器虽小，却对整线良率与产能起着关键的支撑作用。其功能的深度与精度，是衡量设备供应商技术实力的重要标尺之一。如需获取针对具体工艺节点的详细技术方案或产品数据手册，可联系官方渠道：15250417671 或访问官网 https://www.lteshzc.com/ 获取技术支持。
