一片布满数百个芯片的12英寸晶圆在传送带上高速移动，晶圆寻边器在5.9秒内完成定位，中心精度误差不超过±0.1毫米——这就是现代半导体制造中的精密定位技术。

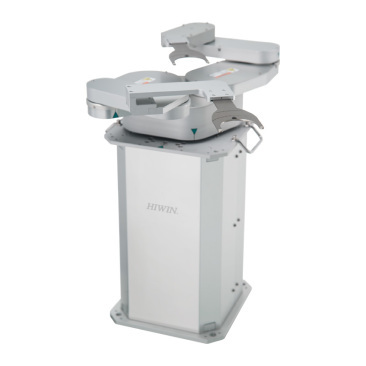

HIWIN晶圆寻边器（Wafer Aligner）作为半导体自动化生产线的关键设备，专为高精度晶圆定位而设计。它在晶圆制造与分选环节中，确保晶圆能被机器人精准放置于圆盘凹槽内，防止因“搭边”（晶圆边缘与凹槽接触或超出槽位）导致生产事故。

通过先进的传感技术和算法，这类设备已成为半导体制造效率与良率的重要保障。

01 晶圆寻边的核心原理与组成

晶圆寻边器的核心使命是实现晶圆的自动中心对齐与角度校正。其基本原理是通过检测晶圆边缘的特定物理特征，精确计算出晶圆的中心位置和方向角度。

在半导体制造过程中，晶圆边缘通常带有一个“定位缺口”（Alignment Notch），这个缺口是晶圆寻边器进行定位的关键参考点。这个设计源自半导体工艺的标准化需求，确保晶圆在各种设备中始终保持一致的朝向。

晶圆寻边器的基本工作原理可分为三个主要步骤：接触对齐、特征检测和角度校正。在接触对齐阶段，设备通过机械结构初步稳定晶圆位置；在特征检测阶段，激光或视觉传感器精确扫描晶圆边缘；在角度校正阶段，设备根据检测结果调整晶圆朝向。

现代晶圆寻边器已能在不到5.9秒的时间内完成整个寻边、中心计算和角度校正流程，效率远超早期的人工定位方式。

02 先进寻边器的技术特点

当前先进的晶圆寻边器在硬件和软件层面均有显著创新。从硬件角度看，高性能传感器是关键，例如33kHz超高速采样频率的光谱共焦位移传感器，能够快速稳定捕捉圆盘旋转中的晶圆边缘轮廓。

一些特殊型号的晶圆寻边器还采用“边缘承靠式”定位结构，通过晶圆边缘的多个支撑点接触，分散应力，特别适合处理超薄晶圆的翘曲问题。

软件算法方面，动态翘曲补偿算法是重要创新。通过传感器对晶圆表面进行多点扫描，系统可实时获取翘曲轮廓数据，然后根据预设的补偿模型调整定位参数。

这种算法与硬件设计的结合，使部分专业型号能够处理翘曲量达±1.5毫米的超薄晶圆，而定位过程中晶圆的最大形变量控制在5微米以内，远低于导致破损的临界值。

03 实际性能指标与应用数据

晶圆寻边器的性能主要通过几个关键指标来衡量。首先是中心重复精度，即设备重复定位晶圆中心的一致性，行业领先水平可达±0.1毫米。

其次是定位缺口角度重复精度，这决定了晶圆的方向一致性，高端设备可达到±0.2度的精度。

寻边速度直接影响生产线效率，部分型号能在最短4.9秒内完成整个寻边校正流程。

在实际应用案例中，一家12英寸晶圆厂使用专业寻边器后，因定位偏差导致的返工率从3.2%降至0.8%；某封装测试厂使用寻边器搭配晶圆机器人后，晶圆传输节拍时间从8秒缩短至5秒。

LED芯片厂应用小尺寸晶圆寻边器后，2寸蓝宝石超薄晶圆的定位效率提升了35%。这些数据印证了高精度寻边器对半导体制造效率和质量的实际价值。

04 应用场景与选型建议

晶圆寻边器广泛应用于半导体制造的各个环节。在前道制程中，它确保晶圆在光刻、刻蚀、镀膜等高精度工艺前准确定位；在后道封装中，它辅助晶圆分割和芯片封装过程；在检测环节，它帮助晶圆在检测设备中精准对位。

随着半导体技术的发展，晶圆寻边器也在不断演进，出现了专门针对不同需求的型号。例如HPA26型号适合2寸到6寸小尺寸晶圆，HPA48适合4寸到8寸晶圆，而HPA812则专为8寸到12寸大尺寸晶圆设计。

对于特殊应用场景，如处理超薄晶圆或有翘曲的晶圆，带有“-W”后缀的特殊型号可专门应对±1.5毫米的翘曲变形问题。

半导体设备商已经成功开发出能够处理翘曲量达±1.5毫米的超薄晶圆寻边器。一家封装测试厂应用该技术与晶圆机器人协同工作后，晶圆传输效率提升近40%。

随着晶圆尺寸增大和厚度减小，下一代寻边器将集成更多智能传感技术，通过更强大的算法实时分析晶圆状态，在更短时间内完成更高精度的定位，进一步减少半导体制造中的定位误差和由此导致的生产损失。
