在半导体生产线上，一片12寸晶圆被机械臂平稳地放置在寻边平台上，激光检测装置迅速扫过边缘，仅仅4.9秒后，控制系统已精确计算出晶圆中心位置和定位缺口角度——这样的高效定位正在全球各地的晶圆厂中不断上演。

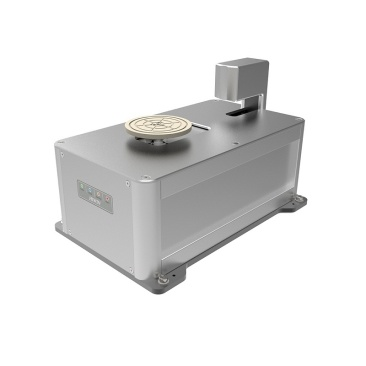

晶圆寻边器（Wafer Aligner）是半导体制造中实现自动化晶圆定位的核心设备，它通过精确检测晶圆边缘与定位缺口（Notch），为后续的光刻、刻蚀等工艺提供准确的位置基准。

其工作直接关系到半导体生产的良率和效率，尤其是在当前芯片制程日益精细化的背景下。

01 工作原理：从物理定位到数字计算

晶圆寻边器的工作原理可分为物理定位和数字计算两个阶段，共同完成晶圆中心与方向的高精度确定。

在物理定位阶段，晶圆被放置在带有真空吸盘的可旋转轴上，通过多根定位杆的斜面设计，利用重力自然引导晶圆中心与轴心对齐。这一巧妙设计确保了初步定位的基本准确性。

在数字计算阶段，系统启动激光检测装置或视觉系统对旋转中的晶圆边缘进行扫描。当检测到晶圆边缘的定位缺口（Notch） 时，记录旋转角度并将信息转换为数字信号。

基于这些数据，控制系统通过最小二乘法等算法拟合晶圆边缘，最终计算出精确的圆心位置和缺口方位角。

02 核心组件：精密机械与智能检测的融合

晶圆寻边器由多个子系统协同工作，每个部分都承担着关键功能。真空吸附与旋转系统 是基础平台，通过可垂直移动和旋转的轴承载晶圆，真空吸盘确保晶圆在旋转过程中保持稳定。

精密机械定位系统 采用特殊设计的定位杆阵列，其顶部斜面能自然引导晶圆中心与轴心对齐，实现初步的物理定位。

高精度检测系统 是寻边器的“眼睛”，可采用激光扫描或视觉成像技术。激光检测装置能够精确探测晶圆边缘的微小缺口，而视觉系统则通过逐帧拍摄晶圆边缘并提取图像信息。

智能控制系统 作为“大脑”，接收检测信号并驱动旋转机构，同时通过算法处理数据，最终输出晶圆的精确位置和方向信息。

03 性能指标：量化精度与效率

现代晶圆寻边器的性能已经达到了相当高的水平。定位精度方面，中心重复精度可达±0.1毫米，缺口角度重复精度可达±0.2°。这意味着即使在成千上万次操作中，设备也能保持极高的一致性。

工作效率方面，先进型号的最短寻边时间可达到4.9秒内完成晶圆寻边、中心与角度补正等全套动作。这种高效率对于提升半导体产线的整体产能至关重要。

适应能力方面，高端寻边器能够处理各种特殊情况，如超薄晶圆（厚度≤500μm）和翘曲晶圆（翘曲量可达±1.5mm），通过柔性定位结构和动态补偿算法确保定位精度。

04 技术演进：从基础定位到智能适应

晶圆寻边技术正朝着更高精度、更强适应性的方向发展。在检测技术升级方面，从早期的机械接触式检测发展到非接触式的激光与视觉检测，精度和安全性得到大幅提升。

算法优化是另一个重要方向，现代寻边器采用先进的图像处理算法，如高斯滤波、边缘提取和最小二乘法拟合，能够更准确地识别晶圆边缘特征。

面对特殊晶圆的挑战，如超薄晶圆和翘曲晶圆，寻边器通过改进机械结构和检测算法来适应。例如，专门针对翘曲晶圆设计的型号采用边缘承靠式定位结构和动态翘曲补偿算法。

系统集成度提高也是明显趋势，现代寻边器往往作为晶圆移载系统（EFEM）的一部分，与晶圆机器人、RFID识别系统等高度集成，实现全自动化的晶圆传输与定位。

05 行业应用：半导体制造的关键环节

晶圆寻边器在半导体制造的多个环节中发挥着关键作用。在前道制程中，晶圆需要经过光刻、刻蚀、离子注入等数十道工序，每次传递都需要精确定位，寻边器确保了晶圆在各种设备间的准确定位。

在后道封装中，晶圆被切割成单个芯片前，也需要精确对位以确保切割精度，寻边器在这里同样不可或缺。

对于特殊材料晶圆，如LED产业中的蓝宝石基板、功率器件中的碳化硅晶圆等，寻边器需要适应不同的材质特性，确保定位精度。

06 选型考量：匹配需求的技术参数

选择适合的晶圆寻边器需要考虑多个因素。晶圆尺寸是最基本的考量，不同型号支持2-6寸、4-8寸或8-12寸等不同尺寸范围，需要根据生产需求匹配。

精度要求直接影响型号选择，对于先进制程需要更高精度的型号，而相对成熟的制程则可以平衡精度与成本。

特殊需求也不容忽视，如处理超薄晶圆或翘曲晶圆时，需要选择专门设计的型号，这些型号通常具备柔性定位结构和智能补偿算法。

系统集成同样重要，寻边器需要与现有的晶圆移载系统、机械臂等设备兼容，确保自动化流程的顺畅。

晶圆制造工艺持续迈向更精细的3纳米、2纳米节点，对寻边器的精度要求将进一步提升。未来寻边器可能会集成更多传感器和智能算法，实时监测晶圆状态并动态调整定位参数。

随着第三代半导体材料的广泛应用，寻边器需要适应碳化硅、氮化镓等新型晶圆的特殊性质。行业数据显示，能够处理翘曲超薄晶圆的寻边器已使某12寸晶圆厂因定位偏差导致的返工率从3.2%降至0.8%。
