在精密传动的世界里，公差精度决定着设备性能的生死

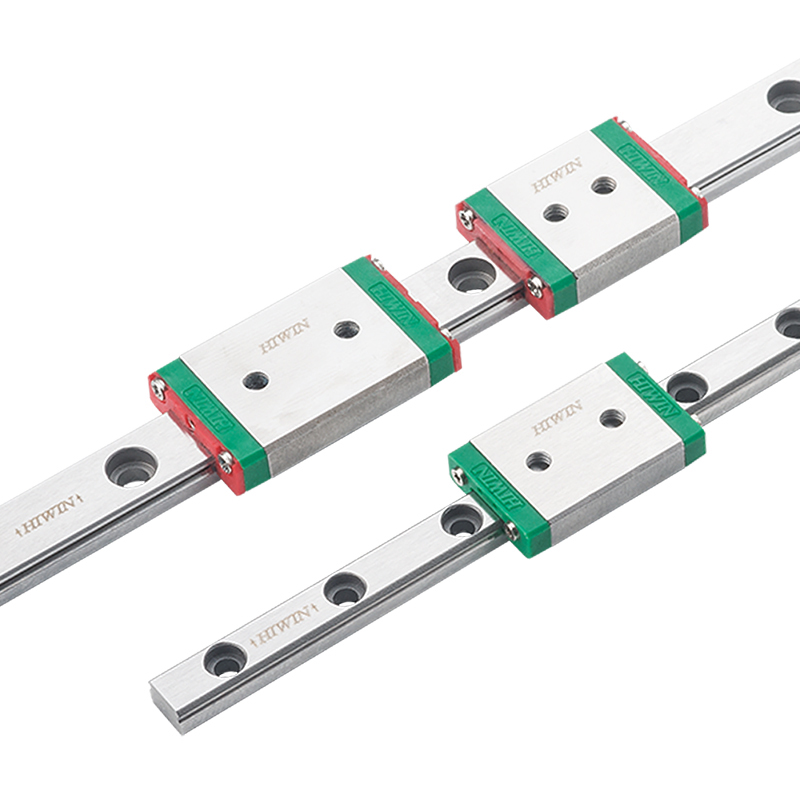

上银MGN7C微型直线导轨作为精密传动领域的核心组件，其公差精度直接关系到设备运行的稳定性和定位精确性。本文将针对MGN7C1R27Z0C型号的线轨与滑块宽度公差进行详细解析，为精密机械设计人员提供可靠的数据参考。

宽度公差的关键数据

根据精密直线导轨的通用标准，MGN7C型号的宽度公差会根据不同精度等级有所差异。在普通级(C级) 精度下，宽度N的容许尺寸误差为±0.04mm。这意味着该型号导轨的实际宽度会在标称尺寸的±0.04毫米范围内波动。

对于高级(H级) 精度，宽度N的容许尺寸误差更为严格，达到±0.025mm。而精密级(P级) 的宽度公差最为苛刻，容许误差仅为±0.015mm。

成对宽度相互误差的重要性

在直线导轨的实际应用中，成对宽度相互误差是影响系统精度的关键指标。这一参数指的是装在单支导轨上的每个滑块与导轨基准面之间的宽度尺寸的最大值与最小值之差。

对于MGN7C型号：

普通级(C级)的成对宽度相互误差为0.03mm

高级(H级)为0.02mm

精密级(P级)达到0.01mm

这一指标对于多滑块系统尤为重要，它确保了在同一导轨上运行的多个滑块具有一致的运行特性。

行走平行度与宽度的关系

行走平行度是指将导轨以螺栓固定在基准面上，使滑块在导轨全长上运行时，滑块与导轨基准面之间的平行度误差。这一精度与导轨长度相关，以MGN7C为例，在50mm长度内，不同精度等级的行走平行度为：C级12μm、H级6μm、P级2μm。

精度等级的选择指南

选择适当的精度等级需要平衡成本与性能：

普通级(C级)：适用于一般工业环境，对精度要求不高的场合

高级(H级)：适用于大多数自动化设备，提供良好的精度与价格平衡

精密级(P级)：适用于高精度机床、测量设备等对精度要求极高的场合

结语

在精密传动系统设计与维护中，对上银MGN7C1R27Z0C线轨与滑块宽度公差的深入理解至关重要。合理利用这些公差数据，能够优化设备性能，延长组件使用寿命，并确保系统运行的稳定性与精确性。随着工业自动化对精度要求不断提高，掌握这些基础但关键的技术参数将成为工程师的必备技能。
