一根导轨的硬度比普通钢材高出60%，却能支撑设备以每分钟300米的速度高速运行，同时保持头发丝百分之一的精度。

在2025年德国汉诺威欧洲工具机展上，直线导轨制造商展示的技术数据令人瞩目：升级版滚柱型直线导轨的静动态承载能力分别提升34%和19%，整体寿命提升高达70%。

这是精密传动技术领域的最新突破，代表着现代工业对更高精度、更长寿命和更高效率的持续追求。

01 结构创新

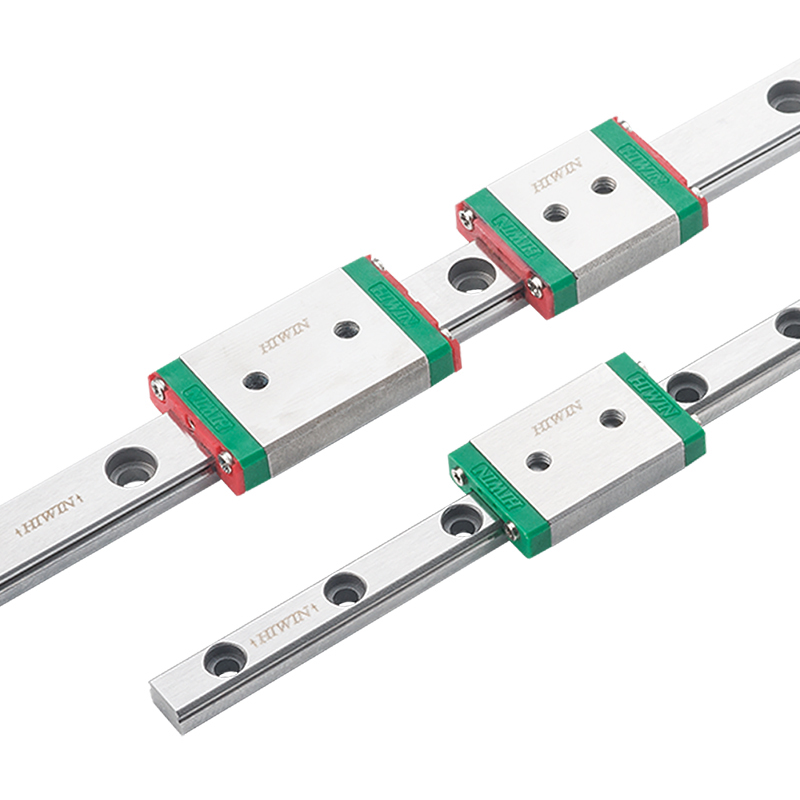

直线导轨的核心在于其滚动接触结构设计。上银HIWIN直线导轨采用四列式滚珠循环系统，使载荷能够均匀分布在所有滚珠接触点上。

与传统的两列式设计相比，这种布局在承受径向、侧向及颠覆力矩时，应力分散更加均匀，刚性提升可达40%以上。

这种结构设计带来的直接好处是，即使在高速运动条件下，设备振动也能得到有效抑制，确保加工精度稳定在±0.005毫米以内。

在数控机床等高精度应用场景中，这种稳定性是保证加工质量的基础。滚珠在滑块与滑轨之间作无限滚动循环的设计原理，使得负载平台能够沿滑轨轻松实现高精度线性运动。

02 材料工艺

材料选择是决定直线导轨性能的另一关键因素。优质直线导轨采用高碳铬轴承钢（GCr15）制造，经过真空淬火与深冷处理工艺，硬度达到HRC60±2。

这比普通结构钢高出约60% 的硬度值，为导轨提供了卓越的抗磨损能力。

滚珠作为直接接触部件，其精度同样至关重要。G5级高精度钢球圆度误差被严格控制在0.1微米以内，相当于人类头发直径的约1/800。

滚珠通过专用保持架实现均匀分布，有效降低了运动中的摩擦和噪音。配合纳米级镀铬层（厚度0.5-1微米），导轨的表面耐磨性较传统镀层提升了3倍，使产品寿命有望突破20，000公里。

03 动态优化技术

动态预紧力调节技术是应对超精密加工挑战的创新解决方案。这种技术通过内置弹性元件与液压补偿系统，能够根据负载变化自动调整滚珠与导轨间的接触压力，有效消除间隙误差。

在半导体制造设备中，这一技术帮助晶圆传输平台实现±0.001毫米 的定位重复精度，显著提升了产品良率。

对于精密加工来说，密封和润滑同样重要。现代直线导轨采用多层唇形密封圈与迷宫式防尘结构，有效阻挡切削液和金属碎屑等污染物侵入。

配合自动润滑模块，维护周期可延长至5，000小时以上，大幅降低了设备停机风险。值得一提的是，自润式直线导轨通过创新的卡式油箱设计，实现了长效自润滑，保养周期可延长至10，000公里以上。

04 创新突破

在微型化应用领域，极微型线性滑轨技术实现了突破。这类导轨的尺寸比传统型号缩小了20倍，轨宽达到毫米级，行走精度更是微米级。

这种微型导轨适用于3C电子产品、光学元件、半导体检验设备及微型医检设备等高精度领域。

更引人注目的是，这种微型导轨具有独特的简化设计：其回流系统配件数量较传统产品减少了约75%，通过一体式回流系统设计，提高了客户设备的空间利用率。

该产品采用可硬化热处理的不锈钢材质，既能满足耐磨性要求，又具备抗腐蚀功能，特别适用于半导体制造等高要求环境。

05 应用场景

在数控机床领域，高刚性直线导轨配合直线电机驱动，能够实现最高300米/分钟 的高速进给，同时保持微米级加工精度。

这种高速高精度特性，使得现代加工中心能够在更短时间内完成复杂零件的加工，提高生产效率。

在3C电子制造行业，微型导轨系列（宽度≤15毫米）被集成于手机摄像头模组、指纹识别等精密组件的组装线，能够提升生产节拍30%。

此外，在新能源装备制造中，耐腐蚀涂层导轨在光伏电池片、锂电池极片生产中表现稳定，适应高湿度和弱酸性生产环境。

06 未来趋势

当前直线导轨技术的研发重点正聚焦于磁悬浮导轨与智能传感集成方向。通过非接触式传动与实时状态监测，这些新技术有望为未来量子通信、生物医疗等前沿领域提供更可靠的传动基础。

智能化也是明显趋势。上银科技推出的i4.0BS智能丝杠产品，通过专用传感器并搭配专家算法，能有效监测滚珠丝杠的效能状态。

操作者能够通过手机或显示器得知滚珠丝杠的寿命状态、温升值、振动量及最佳润滑时间，从而实现预测性维护，避免无预警停机。

直线导轨的性能提升已形成良性循环：静音式滚柱型导轨通过同步联结器技术使滚珠均匀等间隔排列，高频噪音强度降低了约7.7分贝。

医疗级洁净导轨则能达到噪音值低于45分贝的严格标准，这在需要安静环境的医疗设备和实验室场景中显得尤为重要。

这些技术进步不仅延长了产品寿命，也直接提升了终端设备的生产效率和可靠性。
