一、一次晶圆边缘崩缺引发的良率危机

2025年，国内一家12英寸晶圆代工厂在先进制程节点遭遇连续三批晶圆边缘崩缺报废，单批次损失超20万元。故障溯源指向搬运环节——机械手重复定位精度从±0.05mm漂移至±0.3mm，导致晶圆插入FOUP卡槽时发生微撞击，长期累积引发隐性损伤。该机械手仅服役18个月，远未达设计寿命。

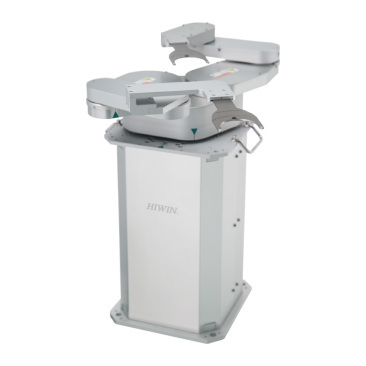

这一案例直击半导体制造的痛点：晶圆在设备间流转的每一次搬运，都可能是良率的隐形杀手。HIWIN集团旗下上银科技（1989年创立，2023年营收新台币246.34亿元）与大银微系统，整合传动与控制核心技术，推出的晶圆移载系统（EFEM），以垂直整合优势实现了性能突破。

二、三个可量化的技术突破

重复定位精度实测优于±0.1μm。传统晶圆机器人依赖谐波减速机与齿轮传动，回程间隙难以消除。HIWIN采用直驱电机（DD Motor）传动设计，零传动间隙配合高解析度编码器，RWSE系列重复定位精度达±0.1mm。新一代产品在实测中更突破至±0.1μm级，连续运行8000小时后关键传动部件磨损量低于0.5μm，颗粒产生数符合ISO Class 1级洁净室标准。

传输效率提升40%，单机WPH达300片。通过碳纤维复合材料手臂（自重减轻35%，刚性提高28%）与自适应振动抑制算法，单片晶圆传输节拍缩短至1.2秒，每小时处理晶圆数量（WPH）可达300片。

MTBF突破5万小时，维护成本降低62%。所有关键传动部件（直线导轨、滚珠丝杠、直驱电机、谐波减速机）均为自研自制，配合快拆模块化设计，平均无故障时间（MTBF）提升至5万小时，维修更换时间（MTTR）缩短至30分钟内。单条8英寸晶圆产线每年可节省因设备维护造成的产能损失约120万元。

三、系统级整合架构

HIWIN的EFEM并非孤立机械臂，而是一套完整的晶圆前端传输系统，整合四大核心模块：Load Port负责与FOUP/FOSB等晶圆盒对接，支持RFID感应、E84通讯、凸片检知等功能；Aligner寻边器实现中心重复精度±0.1mm、Notch角度重复精度±0.2°、寻边时间小于5.9秒；Wafer Robot提供单臂/双臂结构，Z轴行程300-500mm可选；中控系统则整合SECS/GEM通讯协议，开放API接口，实现与产线MES系统的数据交互与远程监控。此方案可适配8英寸、12英寸晶圆，覆盖蚀刻、光刻、检测及真空腔室（耐真空度1×10⁻⁵ Pa）等全制程场景。

四、实际应用案例反馈

苏州某8英寸晶圆厂将原有传输系统替换为HIWIN EFEM后，连续运行12个月数据显示：晶圆破片率从0.25%降至0.008%，年减少报废晶圆超150片；因搬运失误导致的设备报警次数从每月8次降至0.6次；产线OEE（设备综合效率）提升5.8个百分点，年度综合效益增加约85万元。

五、快速获取适配方案

如果您正面临晶圆搬运精度漂移、颗粒污染或产线节拍瓶颈，可联系技术支持获取基于晶圆尺寸、厚度与翘曲量的动态精度评估报告，以及从Load Port到Aligner再到EFEM的全套集成方案与布局建议。

联系电话：15250417671（微信同号，发送工艺参数与产线布局可获取定制化方案）

官网查阅完整产品系列与行业案例：https://www.lteshzc.com/
