一、一种结构创新如何解决XY平台刚性困局

在精密XY移动平台、走心式车床和量测设备的设计中，工程师长期面临一个矛盾：为获得两个正交方向的运动精度，通常需要将两组直线导轨（如HG系列）以90°垂直交叉方式叠放安装，并用螺栓背对背锁固。这种传统方案存在先天缺陷：两组导轨的垂直度完全依赖安装基板的加工精度和人工调校，不仅组装工时高，且受力时连接螺栓易产生微变形，导致正交精度随时间漂移。华南一家自动点胶机厂商曾反馈，其设备在运行6个月后，XY平台垂直度从出厂时的0.005mm/100mm恶化至0.018mm/100mm，直接导致点胶位置偏差超标。

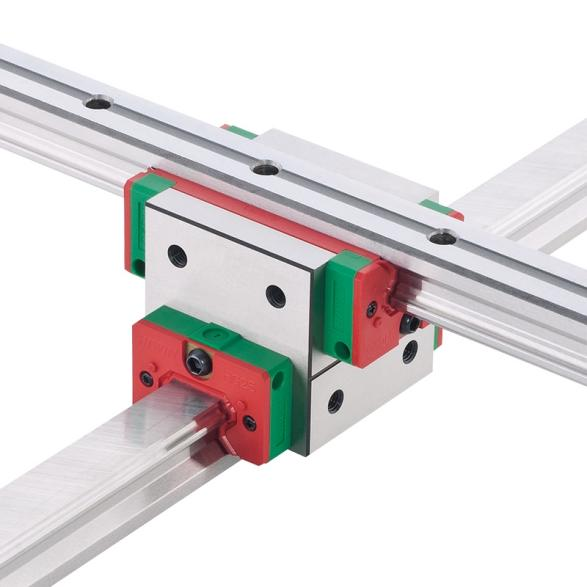

HIWIN AG系列交叉构型直线导轨正是为解决这一痛点而生。它将X轴与Y轴的导轨整合于单一滑块结构，两支导轨在制造阶段即完成高精度垂直度研磨，安装时无需额外调整即可获得微米级正交精度。

二、三项可验证的性能跃升

一体化设计刚性提升150%。 AG系列滑块将原本两组独立HG滑块整合为一个整体，消除连接螺栓环节。实测数据显示，AG滑块的扭转刚性比两个HG滑块背对背锁固的结构高出50%——这意味着在承受倾覆力矩时，AG导轨的变形量仅为传统方案的2/3。以AG30H型号为例，其基本动额定负荷达58.6kN，基本静额定负荷93.99kN，容许静力矩MR与MY均接近0.9kN·m，足以应对绝大多数自动化设备的偏载工况。

设备组装高度降低15%。 无滑动平台构造省去了传统方案中导轨之间的过渡安装板，直接减少Z轴堆叠高度，使整机更加紧凑轻量。

高精度垂直度出厂即保证。 AG系列两支轨道在相对直度上采用同步研磨制程，出厂的垂直度误差已控制在微米级，安装时无需依赖人工打表调校，大幅缩短设备组装周期。

三、AG系列的适用场景与选型要点

AG系列提供重负荷（C）与超重负荷（H）两种类型，尺寸涵盖20、25、30等规格。其典型应用包括：走心式与立式车床（高刚性需求）、振动测试机（抗冲击需求）、自动点胶机与XY移动平台（高垂直度需求）、以及量测设备（微米级定位需求）。

选型时需关注两个关键参数：预压等级（Z0、ZA、ZB）决定刚性-摩擦力平衡点；防尘配备（如E2自润式、RC强化螺栓盖）则需根据实际工况中的粉尘或腐蚀性环境选择。

四、从AG导轨到HIWIN全产品线

除AG交叉构型导轨外，HIWIN集团提供完整的精密传动解决方案：滚珠丝杠与直线导轨位居全球前二；智慧型滚珠丝杠i4.0BS®及智慧型直线导轨i4.0GW®内置感测器，可实时预诊寿命；KE系列单轴机器人整合导轨与丝杠于一体，重现精度±0.005mm；大银微系统纳米级定位平台伺服稳定度达±2nm，广泛应用于晶圆检测与光刻制程。AG系列导轨可与上述产品无缝搭配，构成从传动到定位的一站式方案。

五、获取适配方案

如果您正面临XY平台垂直度漂移、设备空间受限或组装工时过长等问题，可联系技术支持获取：基于负载与力矩的AG系列刚性计算报告、对应型号的2D/3D选型图纸，以及预压与防尘等级的选配建议。
