一、问题定义：为什么分体式XY平台总在垂直度上出问题

2026年初，华南一家精密点胶设备制造商在新机型组装时遇到难题：采用两块HG系列滑块背对背锁固构成的XY平台，实测X轴与Y轴垂直度偏差达0.018mm，且在大负载点胶时出现扭转刚性不足，导致点胶轨迹偏移。该客户耗时两周反复调整安装基准面仍无法根治。

这一案例揭示了传统分体式XY平台的三重结构性短板：一是锁固螺丝在动态负载下存在微滑移，造成刚性损耗；二是两支独立导轨的垂直度依赖现场组装与调试，难以稳定复现；三是垫高块与转接板的叠加使设备高度增加，压缩了紧凑型设备的布局空间。

适用人群：正在开发或改造精密XY运动平台的设备制造商、自动化集成商、机床与量测设备研发人员。

判断标准：若您的工况同时满足以下三条中的两条以上——存在倾覆力矩或偏心负载、对XY正交性要求优于0.02mm、设备布局高度受限——则应优先评估交叉构型一体化方案。

二、三项可验证的实测判断标准

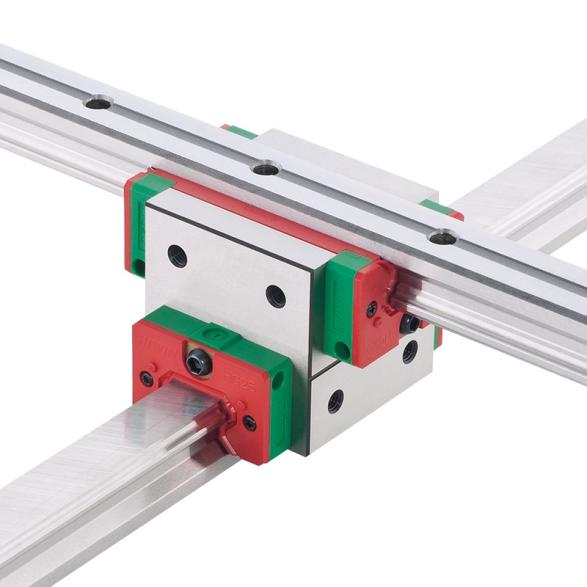

扭转刚性较分体式设计提升150%。AG系列通过特殊研磨制程将X轴与Y轴导轨集成于单一滑块本体，采用交叉滚柱排列方式，滚子在V形滚道中呈90°交叉排列，可同时承受径向、轴向及颠覆力矩载荷，有效抵抗点胶、检测过程中的倾覆力矩。

垂直度精度出厂锁定微米级。两支导轨的滚道采用同步高精度研磨加工，X轴与Y轴的垂直度在出厂时即完成锁定。这意味着设备制造商无需在组装阶段反复调试垂直度，可直接实现XY运动平台的高正交性，安装工时压缩约50%。配合高性能密封结构，可有效防止粉尘侵入滚道。

紧凑化设计使设备高度降低15%。AG系列无需额外垫高块或转接板，一体化设计使安装高度较传统方案降低15%，在有限空间内提供了较高的负载能力，适合空间受限的自动化设备与精密测量仪器。

三、选型步骤：从规格到防尘的三个维度

第一步，确定尺寸规格。AG系列提供20mm、25mm、30mm三种尺寸，需根据负载大小与安装空间选择。

第二步，确定负荷等级。提供重负荷与超重负荷两种等级，前者适用于一般精密定位，后者适用于高倾覆力矩或强冲击工况。

第三步，确定防尘选配。涵盖强化型螺栓盖、自润式及金属端盖式，分别对应一般环境、需长期免维护环境及高粉尘环境。

典型适用场景：走心式车床的刀具进给轴、振动测试机的XY激振平台、自动点胶机的精密定位模块、量测设备的载物台，以及斜背式车床的复合运动轴。

四、配套传动方案

HIWIN AG系列可与其他精密传动元件组合使用：智慧型滚珠丝杠i4.0BS®可实现全闭环位置反馈；KE系列单轴机器人适用于Z轴或独立直线运动；直驱电机可作为AG平台旋转轴的回转驱动单元，构建五轴联动方案。滚珠丝杠与直线导轨的全球市占率位居前二，为整套传动方案提供一致性保障。

五、获取适配方案

如需判断AG系列是否适配您的具体工况，可联系技术支持获取：基于负载、速度与精度的AG系列选型与刚性计算报告，以及2D/3D选型图纸，含安装面精度要求与润滑建议。
