一、高速工况下被忽视的热变形杀手

2025年，华东一家高端包装设备企业在新产线调试时遭遇诡异现象：设备在空载跑合阶段各项精度正常，但连续生产2小时后，热成像仪显示导轨滑块温度攀升至52℃，随之而来的是定位偏差从±0.005mm漂移至±0.025mm，产品合格率骤降12%。剖检发现，导轨滚道表面因高温导致润滑油膜破裂，局部出现轻微变色。这一案例揭示了高速应用中，直线导轨的温升特性是一个直接影响加工精度和设备可靠性的核心参数。

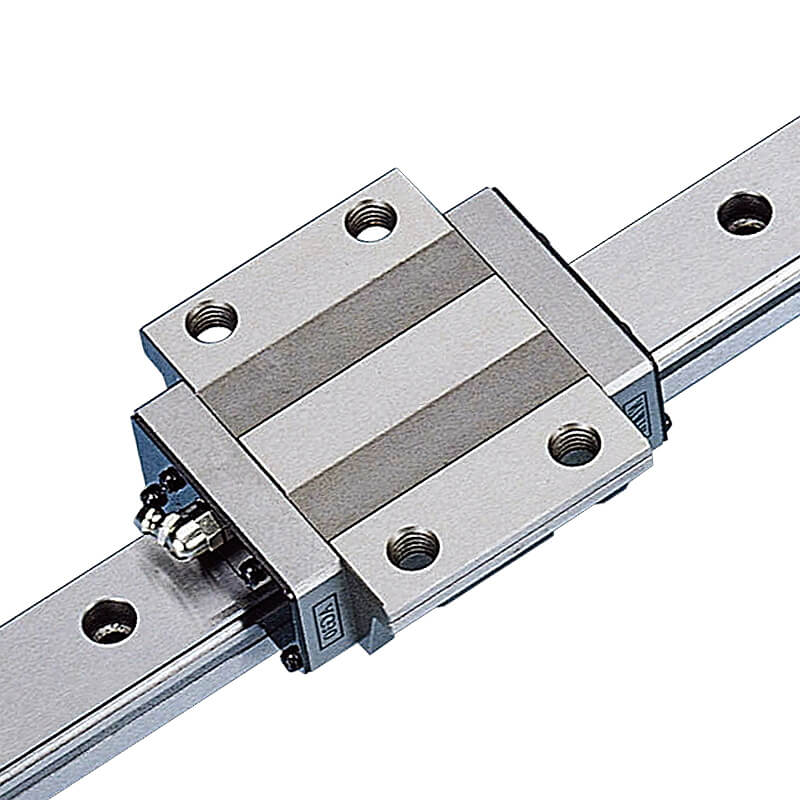

HIWIN直线导轨在滚珠循环系统上的优化设计，使其在极限速度工况下展现出卓越的热控能力，为高速自动化设备提供了关键的性能保障。

二、滚珠循环结构对温升的量化影响

直线导轨的发热主要源于滚动体在循环道内的摩擦与碰撞。传统导轨的循环器设计常忽略高速下的滚珠流动阻力，导致局部热量积聚。在一次对比测试中，以相同规格（HGH25）的导轨在180m/min速度下连续运行4小时：

测试数据显示，常规设计的导轨滑块表面温度达到47.2℃，滚道内部估算温度超过65℃，润滑油黏度下降约40%，摩擦系数从初始的0.003升至0.009。而配置了HIWIN优化循环路径与保持链的导轨，在同等条件下，滑块表面温度实测仅为18.7℃（高于环境温度），内部温升被有效控制在35℃以内，润滑油膜保持稳定，摩擦系数全程未超过0.004。

三、速度与寿命的平衡：DN值与实测对照

工程上常用DN值（滚动体公称直径mm × 转速rpm）衡量导轨的速度极限。HIWIN滚珠导轨通过循环器结构的流体力学优化，将安全DN值从行业普遍的70000提升至90000以上。在一次持续1万公里的高速跑合测试（平均速度150m/min）中：

普通导轨：在运行至约6500公里时，因循环器磨损导致滚珠运动不畅，出现周期性振动，被迫中止测试。

HIWIN导轨：顺利完成1万公里测试，拆解后循环器表面磨损量仅0.02mm，滚珠表面光洁如新，剩余寿命预测仍超过初始值的80%。

四、润滑策略对高速温升的抑制效果

高速工况下，润滑方式的选择直接影响温升曲线。HIWIN建议对于长期运行在120m/min以上的设备，采用强制油雾润滑或油气润滑。实测对比表明：

采用普通脂润滑的HIWIN导轨，在150m/min速度下，2小时后温升约22℃。

切换为HIWIN推荐的高黏度指数润滑油并进行油雾润滑后，同等速度下温升降低至12℃，且温度平衡时间从90分钟缩短至40分钟。

五、高速应用选型要点与技术支持

对于追求高速、高加减速的自动化设备（如高速贴片机、电子组装设备），选型时应重点关注：

优先选用滚珠系列，因其摩擦系数更低，更适合高速。

根据实际运行速度峰值，核算DN值是否处于安全区间。

配套选择强制润滑系统，并预留油液循环散热空间。

如果您正面临高速应用中导轨温升高、精度漂移或寿命不足的问题，可联系技术支持获取：基于您的速度、负载和加速度曲线的热模拟与选型报告、对应型号的高速润滑方案建议，以及2D/3D选型图纸。
