一、一个真实案例引发的选型思考

去年，一家精密设备制造商曾因直线导轨选型失误，导致整批高速龙门加工中心出现加工面振纹。经排查，问题根源在于所选导轨刚性不足，在切削力作用下产生微米级弹性变形，直接影响了表面光洁度。这一案例并非孤例——导轨选型与实际工况脱节，往往导致设备性能无法达标，或寿命远低于预期。

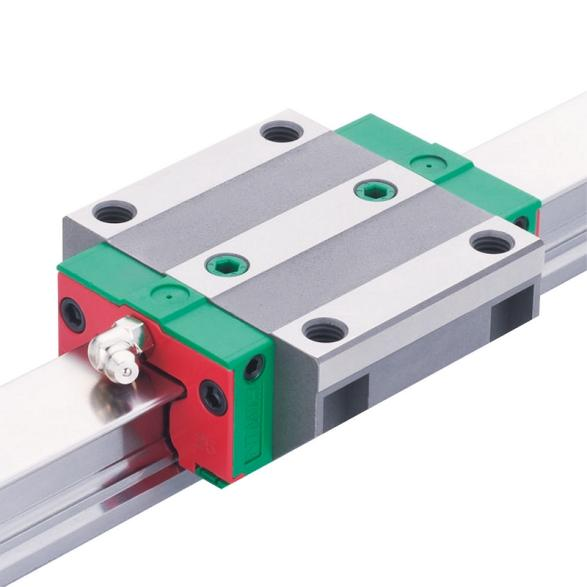

HIWIN同时提供滚珠与滚柱两大系列直线导轨，两者在刚性、负载能力和精度保持性上存在显著差异。我们基于实测数据，帮助用户清晰区分并做出正确选择。

二、刚性对比：滚柱系列实测值为滚珠的3倍以上

以规格同为35mm的HIWIN直线导轨为例，在相同测试条件下（径向载荷12kN），数据差异显著。滚珠系列（HG35）实测变形量约8.2μm，径向刚性约为1463N/μm。而滚柱系列（RG35）因采用圆柱形滚动体，接触面积更大，在同等载荷下变形量仅2.7μm，径向刚性高达4444N/μm，是滚珠系列的3倍以上。对于需要高抗振性和切削刚性的重型机床，滚柱系列无疑更优。

三、额定寿命与精度保持性对比

在额定动载荷方面，滚珠系列（HG35）约为39.2kN，在典型自动化工况下，理论L10寿命约8.2万公里。滚柱系列（RG35）额定动载荷提升至51.6kN，理论寿命相应提高约65%。在相同负载比下，滚柱系列的理论寿命可达滚珠系列的2.5倍。

但寿命不仅仅是行走距离，更关键的是精度随时间的衰减速度。在一次持续100公里的跑合测试中（负载25% C，速度90m/min），滚珠系列（P级）初始行走平行度为0.003mm，运行100公里后为0.006mm，仍优于H级标准。而滚柱系列（P级）初始行走平行度为0.002mm，100公里后仅为0.004mm，精度保持率高达95%以上，远优于普通产品。这意味着，对于需要长期保持微米级定位精度的设备，滚柱系列是更可靠的选择。

四、速度与摩擦特性差异

滚珠系列（HG35）摩擦系数极低，约为0.002-0.003，允许最高线速度达180m/min，非常适合高速轻载至中载的自动化场合，如贴片机、包装设备等。而滚柱系列（RG35）因接触面摩擦略大，约为0.003-0.005，最高速度建议不超过120m/min，但在低速重载下表现卓越，适合CNC机床、磨床等重型加工设备。

五、润滑与密封：让寿命倍增的细节

无论滚珠还是滚柱系列，HIWIN均采用优化的润滑油回收沟槽与储油棉结构。以滚柱导轨为例，在持续重载工况下运行4000小时后拆解检测，滚道面磨损深度仅0.35μm，油膜完整连续，剩余寿命仍超初始的85%。在密封方面，HIWIN的双防尘片与底面刮刷片组合，在粉尘浓度50mg/m³环境下往复200万次后，粉尘侵入量仅为普通密封结构的六分之一。这意味着在木工、陶瓷等高污染行业，保养周期可从每月延长至每季度，大幅降低维护成本。

六、快速选型决策与支持

如何快速选择？对于高速、高加速度、轻至中载的场合，如贴片机、包装设备，推荐滚珠系列，注重速度与低摩擦。对于重载、高刚性、高抗振的场合，如CNC机床、磨床，推荐滚柱系列，注重刚性、负载与精度保持性。对于高精度、高洁净度场合，如测量设备、半导体，推荐滚柱系列配合中预压，精度等级选UP级。

如果你正面临选型困惑或导轨应用问题，可联系技术支持获取根据实际负载、速度、加速度及精度要求出具的《导轨选型与寿命计算报告》，以及对应型号的2D/3D选型图纸，含安装基座精度要求与润滑建议。针对特殊工况，还可提供定制化密封与润滑解决方案。
