一、一次选型失误引发的连锁反应

2024年，西南一家重型自动化设备制造商在研发一款新型数控龙门铣床时，因选用了刚性不足的滚珠直线导轨，导致试切件表面出现明显振纹，加工精度始终无法达到设计要求。经检测，在同等切削力（径向力8kN，倾覆力矩25N·m）下，所选导轨的实测变形量达12μm，是机床允许误差的3倍。

这一案例并非个例。直线导轨的选型若与实际工况脱节，往往导致设备性能不达标或寿命骤减。HIWIN提供的滚珠与滚柱两大系列直线导轨，在刚性、负载能力和精度保持性上存在显著差异，通过实测数据可清晰分辨。

二、滚珠 vs 滚柱：三大维度的实测数据对比

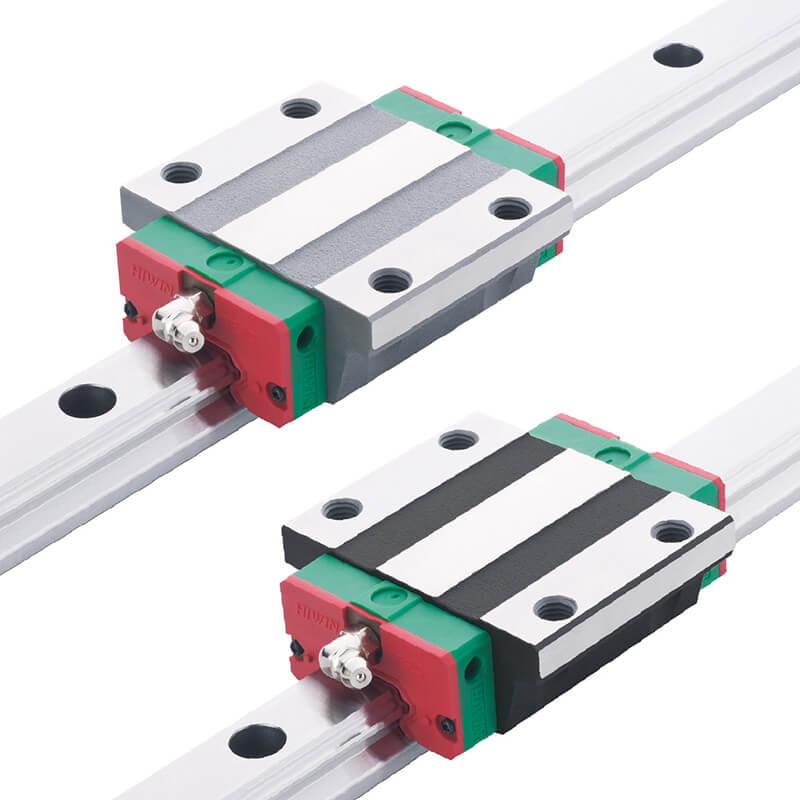

以规格同为35mm的HIWIN直线导轨为例，滚珠系列（HG）与滚柱系列（RG）在相同测试条件下的关键数据对比如下：

1. 刚性（静刚度）对比

滚珠系列（HG35）：在径向载荷12kN下，实测变形量约8.2μm，径向刚性约1463N/μm。

滚柱系列（RG35）：因滚动体为圆柱形，接触面积更大，在同等载荷下变形量仅2.7μm，径向刚性高达4444N/μm，是滚珠系列的3倍以上。对于需要高抗振性和切削刚性的机床设备，滚柱系列优势明显。

2. 额定动载荷与寿命对比

滚珠系列（HG35）：额定动载荷（C）约39.2kN，在典型自动化工况下，理论L10寿命约8.2万公里。

滚柱系列（RG35）：额定动载荷提升至51.6kN，额定寿命相应提高约65%。在相同负载比（30% C）下，滚柱系列的理论寿命可达滚珠系列的2.5倍。

3. 摩擦系数与速度特性

滚珠系列（HG35）：摩擦系数极低（约0.002-0.003），允许最高线速度达180m/min，适合高速轻载至中载场合。

滚柱系列（RG35）：因接触面摩擦略大（约0.003-0.005），最高速度建议≤120m/min，但在低速重载下表现卓越。

三、精度的本质差异：从出厂精度到寿命周期精度

直线导轨的精度等级（从普通级N到超精密级SP）直接影响设备定位精度。但更重要的是精度保持性——即精度随时间衰减的速度。

在一次持续2.5万公里的跑合测试中（负载25% C，速度90m/min）：

滚珠系列（HG35，P级）：初始行走平行度0.003mm，运行2.5万公里后为0.006mm，仍优于H级（0.01mm）标准。

滚柱系列（RG35，P级）：初始行走平行度0.002mm，2.5万公里后为0.004mm，精度保持率高达95%以上，远优于普通产品。

这意味着，对于需要长期保持微米级定位精度的设备，滚柱系列是更优选择。而对于高速、轻载、对成本敏感的自动化产线，滚珠系列则更具性价比。

四、润滑与密封：寿命倍增的关键细节

无论滚珠还是滚柱系列，HIWIN均采用优化设计的润滑油回收沟槽与储油棉结构。以滚柱导轨为例，在持续重载工况下运行4000小时后拆解检测：滚道面磨损深度仅0.35μm，油膜完整连续，剩余寿命仍超初始的85%。

在密封方面，HIWIN的双防尘片+底面刮刷片组合，在粉尘浓度50mg/m³环境下往复200万次后，粉尘侵入量仅为普通密封结构的1/6。这意味着在木工、陶瓷等高污染行业，保养周期可从每月延长至每季度。

五、选型决策树与技术支持

快速选型建议：

高速、高加速度、轻至中载（如贴片机、包装设备）→ 推荐滚珠系列（HG/EG），注重速度与低摩擦。

重载、高刚性、高抗振（如CNC机床、磨床）→ 推荐滚柱系列（RG/RGH），注重刚性、负载与精度保持性。

高精度、高洁净度（如测量设备、半导体）→ 推荐滚柱系列配合中预压，精度等级UP级。

如果你正面临选型困惑或导轨应用问题，可联系技术支持获取：

根据实际负载、速度、加速度及精度要求，出具《导轨选型与寿命计算报告》。

提供对应型号的2D/3D选型图纸（含安装基座精度要求与润滑建议）。

针对特殊工况的定制化密封与润滑解决方案。
