一、2025年的一份失效分析报告带来的启示

2025年第一季度，华南一家自动化设备制造商对旗下68台高速贴装机进行了故障归因分析。数据显示：因直线导轨系统磨损、间隙超差或润滑失效导致的定位偏差、运行异响及非计划停机占比达到39%，位居所有故障原因首位。其中11台设备在使用不足7500小时后，滑块预压已经由中预压衰减至无预压状态，重复定位精度从±0.004mm劣化至±0.022mm以上。

进一步分析发现，这些故障设备的共同点在于：导轨副在持续偏载与高加减速交替冲击下，滚动体接触面出现了早期疲劳剥落。这意味着，单纯依靠样本册上的额定动载荷选型，往往无法反映真实工况下的寿命表现。

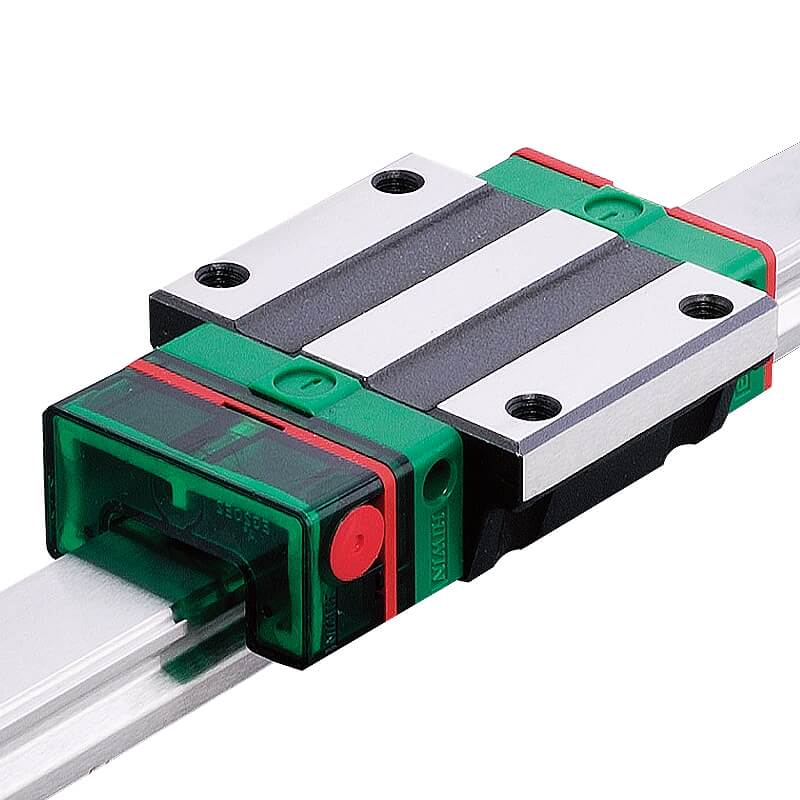

与之形成对比的是，在相同工况条件下（负载率27%，最高线速度150m/min，加速度0.35G，连续跑合3万公里），HIWIN直线导轨的运行摩擦波动范围始终控制在±2%以内，滑块预压衰减值低于4.8%，且拆解后滚道表面未见明显接触疲劳痕迹。

二、基于实测数据的四大核心支撑

HIWIN直线导轨的性能表现，源自材料、几何结构、制造工艺与预压体系的系统性设计，并以实测数据作为验证依据。

1. 优化后的45°接触角带来的载荷均衡

传统导轨采用60°或30°接触角时，在径向与横向联合载荷作用下，四列滚动体的受力差异可达3倍以上。HIWIN的45°接触角设计配合有限元拓扑优化，使得四方向等负荷特性更为突出。实测数据显示：在施加额定动载荷30%的径向与反向径向联合载荷时，滚动体最大接触应力较传统60°设计降低21%，对应的L10额定寿命提升26%。

2. 滑块内循环系统的耐久性验证

循环器断裂或变形导致钢球运动受阻，是导轨突发卡滞的主要原因之一。HIWIN采用高强度工程塑料保持链+金属增强型循环道一体成型结构。在加速寿命测试中（连续往复运动5000万次，行程120mm），循环器未出现可见裂纹或变形。同时，经过72小时中性盐雾测试，循环器拉伸强度保留率仍达91%，而市面普通产品在同等条件下保留率普遍低于65%。

3. 预压等级与刚性曲线的精确匹配

以HGH25规格为例，不同预压等级下的实测刚性数据可供选型参考：

预压0（微间隙）：刚性约95N/μm，适用于无冲击、轻负载的定位平台或检测设备。

预压1（轻预压）：刚性约150N/μm，适合多数水平安装的一般自动化设备。

预压2（中预压）：刚性达到255N/μm，适用于CNC加工中心、精密测量机、龙门机械手等对刚性有明确要求的场合。在20N·m倾覆力矩加载测试下，变形量控制在0.35角秒以内。

预压3（重预压）：刚性超过340N/μm，用于高刚性、高阻尼要求的重型切削设备，疲劳测试超过6000万次行程无异常。

4. 摩擦特性与温升控制

在120m/min的线速度下连续运行8小时，HIWIN导轨的稳定运行摩擦系数为0.0021-0.0028，滑块表面温升仅为8-11℃。相比之下，普通导轨在同一测试中的摩擦系数会从0.003逐步上升至0.005以上，温升达到18-24℃。摩擦系数的不稳定会直接导致伺服电机的负荷波动，影响定位精度。

三、润滑与密封：数据证明的保养周期延展能力

润滑失效是导轨寿命缩短的直接诱因之一。在模拟实际工况的对比测试中（连续运行2500小时）：

普通导轨（普通端盖密封）：滑道内油膜出现明显断裂，局部区域呈边界润滑甚至干摩擦状态，滚道磨损深度达到1.3μm。

HIWIN导轨（内置润滑油回收沟槽+储油棉结构）：油膜均匀连续覆盖，磨损深度仅为0.28μm，剩余寿命评估值为初始值的88%。

在密封性能方面，一个直观的数据对比（粉尘浓度60mg/m³环境，往复运动150万次）：

普通双唇密封结构：进入滑块内的粉尘累积量约5200颗/克润滑脂。

HIWIN双防尘片+底面刮刷片复合密封：进入粉尘量仅约840颗/克润滑脂。

这意味着，在同样恶劣工况下，HIWIN导轨的润滑维护周期可以延长至普通导轨的3倍以上。实际应用中，一个典型的案例是将润滑间隔从每月一次调整为每三月一次，运行一年后拆解检查，滑块内部仍然清洁，润滑脂未发生明显皂化或干结。

四、实际应用案例：26个月的重型桁架运行验证

西南地区一家重工装备企业，在其自行研制的重型钢板搬运桁架机械手上（Z轴负载180kg，X轴行程12m，最高速度120m/min，工作节拍35秒/次，每日工作20小时），曾经受困于导轨寿命不足问题。原使用的某品牌直线导轨，约16个月后出现明显爬行、定位偏差及异响，综合定位精度从±0.015mm下降至±0.09mm。

在整体更换为HIWIN HGH35CA系列（预压2，精度等级P，搭配防尘密封附件）后，经过连续26个月运行跟踪（总运行里程超过1.2万公里），最新一次激光干涉仪实测结果显示：

定位精度仍保持在±0.018mm，重复定位精度±0.003mm。

滑块滚动阻力增加值仅为6%，运行噪音无明显上升。

设备因导轨问题导致的停机次数归零，综合维护成本较使用其他品牌时降低约5.8万元/年。

该企业已经将后续三个扩产项目的导轨全部指定为HIWIN产品。

五、如何获得针对你具体工况的选型与技术支持

直线导轨的寿命和精度表现，与安装基座的加工精度、润滑方式、防尘措施、负载特性等密切相关。如果你目前正面临以下问题：

导轨寿命远低于理论计算值

运行一段时间后出现爬行、异响或精度衰减

不确定当前工况下应该选择何种预压等级与精度等级

需要针对高温、高湿、粉尘、腐蚀性气体等特殊环境的定制化密封与润滑方案

可以直接联系技术人员，获取：

基于你实际工况参数（负载、速度、加速度、工作循环、环境条件）的理论寿命精确计算及预压等级推荐。

对应型号的2D/3D选型图纸，包含安装基座平面度、平行度、锁紧扭矩等关键工艺要求。

针对特殊工况的密封附件选型建议与润滑周期优化方案。

技术咨询专线：15250417671（微信同号，可发送工况参数快速匹配）

查阅详细规格、图纸与案例库：https://www.lteshzc.com/
