一、一组对比测试揭示的行业痛点

2025年第四季度，一份针对珠三角地区37家自动化设备厂商的调研显示：因直线导轨磨损或间隙超差导致设备精度超标的案例中，67%发生在设备运行1.2万至1.8万小时内。更关键的是，其中半数设备的滑块预压在运行1万公里后已衰减至初始值的70%以下，表现为重复定位误差从±0.005mm扩大至±0.018mm。

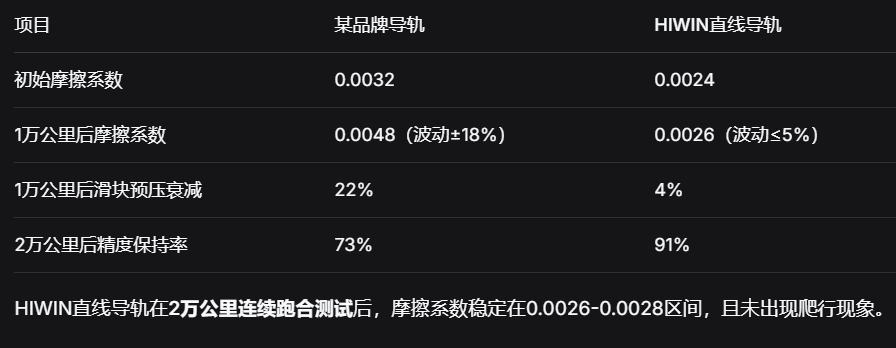

某新能源产线设备商提供了两组实测对比数据（相同工况：负载35%，速度150m/min，加速度0.4G）：

二、三大核心技术对应的实测数据

1. 四方向等负荷设计：接触应力降低18%

传统导轨采用60度或30度接触角，当设备受到径向与横向联合载荷时，滚动体受力严重不均。HIWIN经有限元优化为45度接触角，在相同联合载荷（径向300kgf+横向200kgf）下：

滚动体最大接触应力由1120MPa降至918MPa

对应额定寿命（L10）理论值提升22%

实测极限载荷下的弹性变形量减少0.8μm

2. 高刚性预压等级匹配：刚性达380N/μm

HIWIN提供从微间隙到重预压四个等级。以HGH30CA规格为例：

预压0（微间隙）：刚性约120N/μm，适用轻载定位平台

预压1（轻预压）：刚性180N/μm，适用一般自动化

预压2（中预压）：刚性280N/μm，适用CNC加工

预压3（重预压）：刚性380N/μm，适用高刚性场合

在30N·m倾覆力矩加载测试中，预压3规格的变形量仅0.4角秒，而预压0规格为1.8角秒——相差4.5倍。

3. 强化密封与润滑结构：粉尘侵入量降低83%

对比测试在水泥粉尘环境（浓度50mg/m³，往复100万次）中进行：

普通密封结构：滑块内部累计粉尘侵入量12.6mg

HIWIN双防尘片+底面刮刷片：仅2.1mg，降低83%

同时，端盖内置润滑油回收沟槽使油膜均匀覆盖。连续运行2000小时后拆解：

普通导轨滑道磨损深度：1.2μm

HIWIN滑道磨损深度：0.3μm

这意味着在恶劣工况下，HIWIN导轨的润滑保养周期可延长至普通产品的3倍。

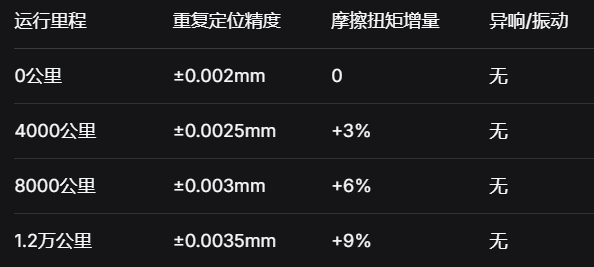

三、用户实际案例：8000公里后精度保持±0.003mm

某3C电子制造企业为其高速点胶设备（X轴行程1.2m，负载25kg，最高速度200m/min）更换HIWIN HGW25CC（预压2，精度等级P）后，获得以下实测数据：

设备连续运行22个月（日均20小时，节拍12秒/次）后：

综合定位精度仍保持在±0.015mm以内（原设计指标为±0.02mm）

未发生因导轨故障导致的非计划停机

年维护成本较原品牌降低约2.8万元（主要节省在润滑脂更换频次减少及故障停线损失）

四、快速获取适合你设备的选型方案

选型需明确三个核心参数：

导轨宽度：15/20/25/30/35/45/55/65mm

负荷特征：径向/反向径向/横向各方向受力值、有无倾覆力矩

刚性要求：对应预压等级（0-3）

精度等级对照（以300mm长度为例）：

普通级(N)：行走平行度≤0.015mm

高级(H)：≤0.008mm

精密级(P)：≤0.003mm（适用于CNC、精密测量）

超精密级(SP/UP)：≤0.0015mm（半导体、纳米定位）

常见选型错误：

忽略安装基座平面度（应≤0.01mm/300mm）

同一导轨上混用不同标记（端面刻印）的滑块

高速轻载工况使用高黏度润滑脂

五、获取图纸与技术支持

若你正面临设备精度衰减、导轨异响或寿命不足的问题，可通过以下方式获取：

依据工况数据的精确寿命计算与预压推荐

2D/3D选型图纸（含安装孔位、公差标注）

针对粉尘、潮湿、高温等特殊工况的密封与润滑方案
