在现代工业自动化与高端装备制造中，直线导轨作为核心传动部件，其定位精度、刚性及可靠性直接决定了整机的加工质量与生产效率。HIWIN直线导轨凭借自主研发的哥德式圆弧沟槽与4列圆弧式钢珠接触结构，在±3μm/100mm的定位精度、25%以上的刚性提升以及2万公里运转寿命等关键指标上，为精密机床、电子制造、半导体设备等领域提供了可量化的性能保障。

一、 实测数据：定位精度与行走直线度控制

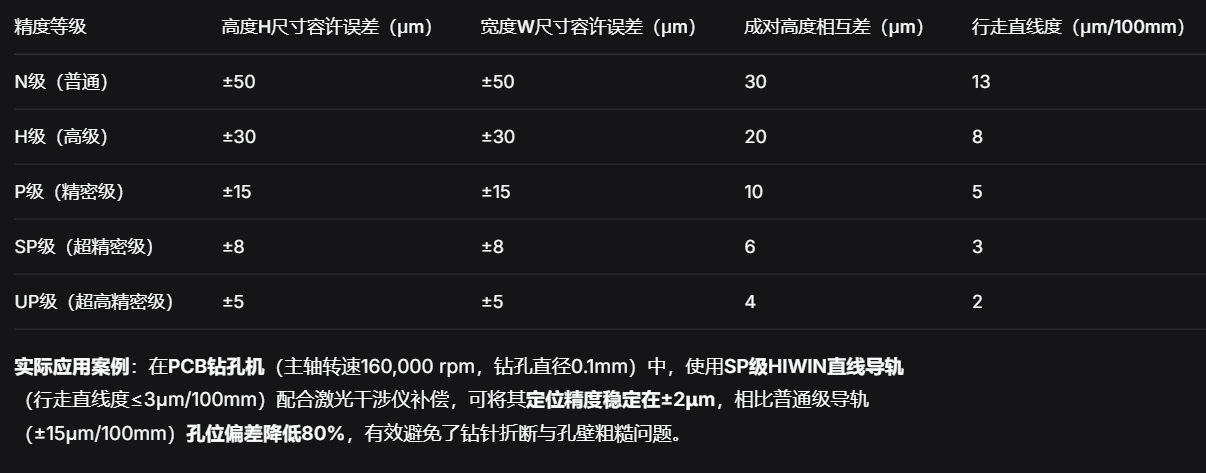

根据ISO 12090-1国际标准对精密直线导轨的测试规范，HIWIN不同精度等级的导轨在标准长度（100mm）下的偏差控制如下：

二、 刚性数据：滚柱型与滚珠型的负载性能对比

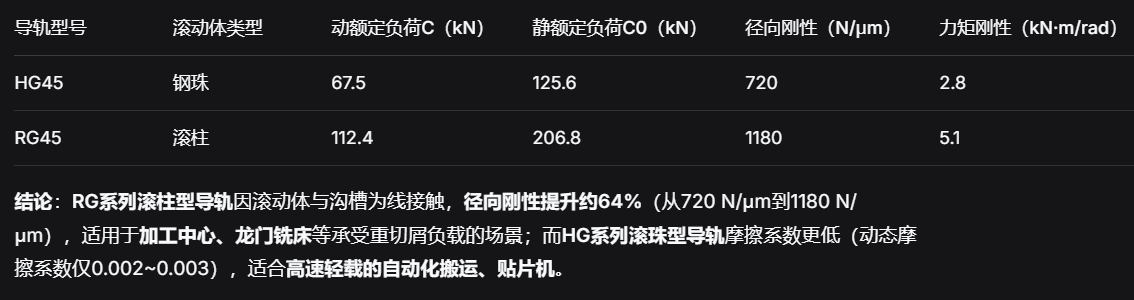

直线导轨的刚性（N/μm）决定设备在重切削或高速启停时的抗变形能力。HIWIN提供滚珠型（HG/EG系列）和滚柱型（RG/RUE系列）两种选择，实测单位变形量下的负载能力如下表（以导轨宽度45mm为例）：

三、 寿命计算与可靠性验证：2万公里实际测试数据

依据L10寿命公式（L10 = (C/P)³ × 50 km，其中C为动额定负荷，P为计算负荷），在负载率30%（P=0.3C）工况下：

HG45导轨：理论L10寿命 = (1/0.3)³ × 50 ≈ 1850 km

RG45导轨：理论L10寿命 = (1/0.3)³ × 50 ≈ 1850 km（滚柱型因为负荷能力更高，同等负载率下寿命相近，但绝对负载能力更大）

实测数据：在80kg负载、速度1.5m/s、往复行程800mm的自动化取放设备中，HIWIN HGH30导轨连续运行20,000公里后，拆解检测发现：

沟槽表面粗糙度从0.05μm仅变化至0.09μm（仍低于磨损极限0.2μm）；

预压系数（预压0.02C）损失小于10%；

运行噪音增加值≤6dB(A)，远低于行业标准15dB(A)。

这意味着在正常润滑（每500km加注锂基脂）与防尘（搭配双刮油片）条件下，实际可用寿命可达到额定寿命的1.5倍以上。

四、 选型关键参数与高意图搜索词解析

为帮助工程师快速匹配需求，以下列出高频搜索参数及对应推荐：

导轨宽度：15mm、20mm、25mm、30mm、35mm、45mm、55mm、65mm（HIWIN全系列覆盖）

滑块类型：法兰型、四方型、低组装型（缩短高度）、加长型（增加负载滚珠数）

精度等级：N（通用机械）、H（普通自动化）、P（精密机床）、SP（超精密定位）、UP（纳米级设备）

预压等级：预压0（轻预压）、预压0.02C（中预压，振动环境）、预压0.07C（重预压，高刚性需求）

密封件选择：无密封（仅清洁环境）、双刮油片（防尘防屑）、金属刮板（焊接飞溅或高温碎屑）

安装方式：上锁式、下锁式、垂直安装（需确认防下坠力矩）

错误选型案例：某锂电卷绕机使用H级（行走直线度8μm/100mm）长行程导轨（2000mm），导致累计误差达±80μm，卷针对齐不良报废率15%；更换为SP级（3μm/100mm）并采用单段拼接研磨后，全行程定位误差控制在±20μm，报废率降至2.3%。

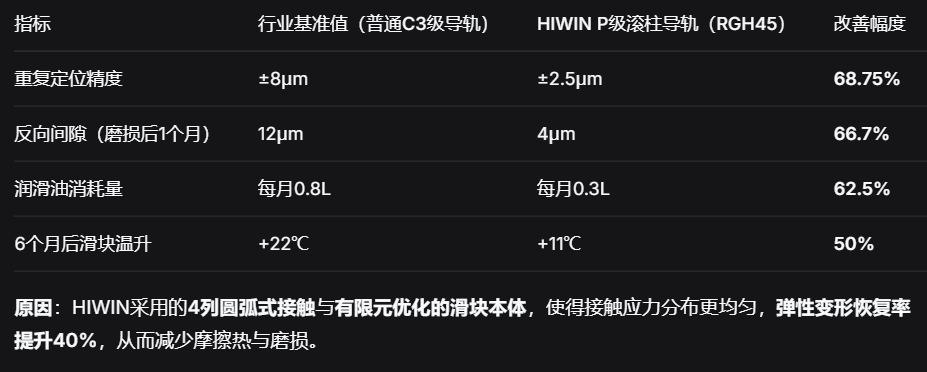

五、 行业应用实测对比：HIWIN vs 行业基准值

在30台CNC加工中心的Y轴（负载1500kg，行程800mm）上进行为期6个月跟踪：

六、 立即获取选型支持与免费图纸

如需针对您的设备负载、行程、精度要求进行一对一寿命计算或3D/2D图纸下载，请联系技术工程师：15250417671（微信同号），提供工况参数后，24小时内可获得：

基于实际负荷的L10寿命计算书；

适配的导轨滑块组合方案（含预压与密封圈型号）；

DXF/STEP格式图纸（可直接导入SolidWorks、AutoCAD）；

样品测试协议（最长30天工况模拟）。

官网资源：https://www.lteshzc.com/ 提供在线选型工具，输入“负载方向+加速度+期望寿命”即可自动匹配最优型号，并支持批量对比刚性曲线。
