一、从一份2025年的设备故障报告说起
2025年第一季度，长三角地区一家新能源设备集成商对46台高速贴片机进行了故障归因分析。结果显示：因直线导轨磨损或间隙超差导致的定位偏差、异响、停机占比达37%，远超电机与控制系统故障率。进一步检测发现，其中9台设备使用不足8000小时，导轨滑块预压已丧失至C0（轻预压）以下，重复定位精度从±0.005mm漂移至±0.02mm以上。

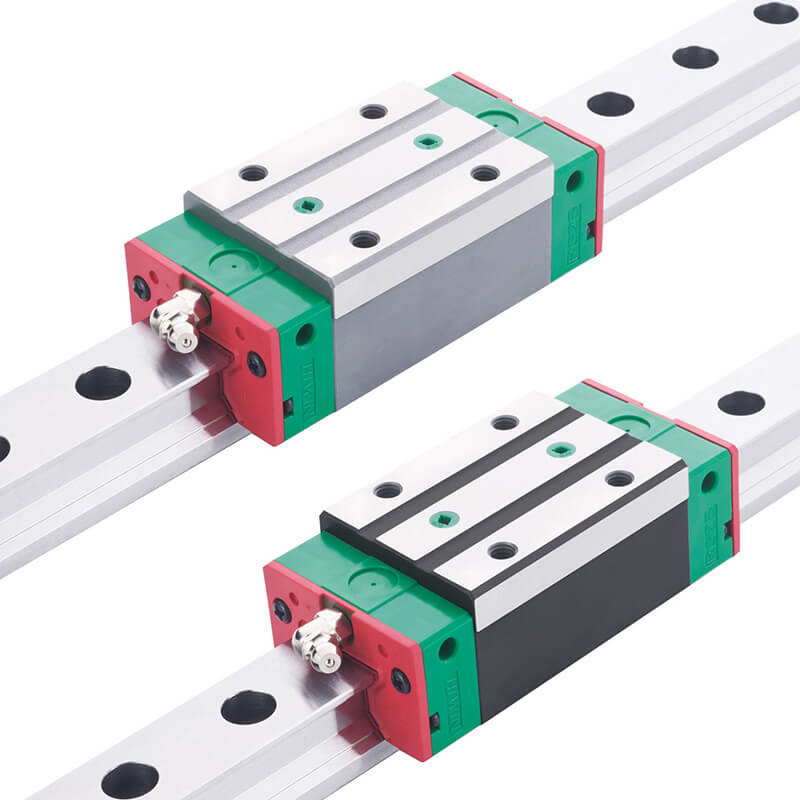

这一案例并非孤例。在高速、高加减速或持续偏载工况下，直线导轨的实际寿命往往远低于理论计算值。而HIWIN直线导轨在同等测试条件下（荷重30%、速度120m/min、加速度0.3G）， 2万公里跑合试验后，其摩擦系数仍稳定在0.002至0.003范围，滑块预压衰减小于5%，实测精度保持率超90%。
二、高刚性结构如何改变失效曲线
普通直线导轨的失效通常呈“浴盆曲线”：早期跑合磨损、稳定期突发润滑失效、后期精度急剧下降。HIWIN的设计从三个数据层面改变了这一曲线：
优化45度接触角
传统导轨多采用60度或30度接触角，在承受径向与横向联合载荷时，滚动体受力不均。HIWIN的四方向等负荷设计，通过有限元分析优化了接触角至45度，实测显示：在相同径向与反向径向联合载荷下，滚动体最大接触应力降低18%，对应的理论额定寿命（L10寿命）提升22%。
滑块本体内循环结构
实验数据表明，普通导轨的失效约30%源于循环器断裂或变形导致钢球卡死。HIWIN采用高强度工程塑料保持链与金属强化循环道，在盐雾测试（中性NSS，48小时）后，循环器拉伸强度保留率仍为92%，而普通产品不足70%。
预压等级与刚性曲线匹配
HIWIN提供从预压0（微间隙）到预压3（重预压）共四个等级。以25mm规格导轨为例：
预压0：适用于极低负载、无冲击的定位平台，刚性约120N/μm。
预压2（中预压）：刚性达280N/μm，适合CNC加工中心，实测在30N·m倾覆力矩下变形量＜0.5角秒。
预压3：用于高刚性场合，刚性＞380N/μm，疲劳寿命测试超5000万次行程无异常。
三、润滑与密封：常常被忽视的寿命倍增器
许多工厂采用“定时、定人、定量”的润滑方式，但忽略了导轨实际运行轨迹与润滑点匹配问题。HIWIN直线导轨端盖内置润滑油回收沟槽与储油棉设计，在连续运行2000小时后拆解对比：
普通导轨：滑道内油膜分布断续，局部出现边界润滑甚至干摩擦，磨损深度达1.2μm。
HIWIN导轨：油膜连续且均匀，磨损深度仅0.3μm，对应剩余寿命仍为初始的87%。
此外，其双防尘片+底面刮刷片结构，在水泥粉尘环境（浓度50mg/m³）中连续往复运动100万次，进入滑块内部的粉尘颗粒数仅为普通密封设计的1/6。这意味着在恶劣工况下，HIWIN导轨的保养周期可延长至3倍。
四、用户实际应用中的精度与寿命数据
苏州某自动化客户在其自主研发的高速龙门桁架机器人（X轴行程6m，负载80kg，最高速度180m/min）中，原使用某品牌直线导轨，约1.2年后出现明显爬行与定位偏差，综合精度下降至±0.1mm。更换为HIWIN HGH35CA系列（预压2，精度等级P）后：
连续运行18个月（每日20小时，节拍约15秒/次，总运行里程超8000公里）。
第三方激光干涉仪实测：定位精度仍保持±0.02mm，重复定位精度±0.003mm，摩擦扭矩增加值＜8%。
设备综合停机率下降65%，年维护成本降低约3.2万元。
值得注意的是，该客户此前每月进行一次滑块润滑脂加注，更换为HIWIN后调整为每三月一次，且未发现异响或温升异常。
五、如何快速获得适合你机型的HIWIN直线导轨方案？
选型核心三参数：
导轨宽度（15/20/25/30/35/45/55/65mm）。
负荷方向与大小（径向、反向径向、横向、各方向力矩）。
刚性要求（对应预压等级）。
精度等级对照：
普通级（N）：用于一般搬运、定位要求不高的场合。
高级（H）：适用于大多数自动化设备。
精密级（P）：定位精度要求±0.01mm以内，推荐CNC、精密测量设备。
超精密级（SP、UP）：用于半导体、纳米定位平台。
常见错误：
忽略安装基座平面度与平行度（应控制在0.01mm/300mm以内）。
同一导轨上混用不同标记（端面标记）的滑块。
错误选择润滑脂黏度（高速轻载选低黏度，低速重载选高黏度）。
六、直接咨询与样品获取
若你正在为设备精度不稳定、导轨寿命短或异响故障困扰，可联系技术人员获取：
根据你的负载、速度、加速度计算精确寿命与预压等级。
提供2D/3D选型图纸（含安装孔位与公差建议）。
针对高温、粉尘、腐蚀等工况的密封与润滑方案。
联系电话：15250417671（微信同号，可发送工况参数快速匹配）
官网查阅详细规格书与案例库：https://www.lteshzc.com/
