一、一份来自2025年的磨损对比报告

2025年第四季度，某自动化设备用户对两条分别运行了18000公里的直线导轨进行了拆解测量。A品牌导轨滑块滚道表面出现明显剥落，最大磨损深度达2.1μm，预压已完全丧失；而HIWIN直线导轨在同等工况（荷重35%，速度150m/min，加速度0.4G）下，滚道表面仅呈现均匀抛光态，最大磨损深度0.3μm，预压衰减低于6%。这意味着HIWIN导轨的实际可用寿命至少是普通产品的3倍以上。

二、高刚性结构：四方向等负荷设计

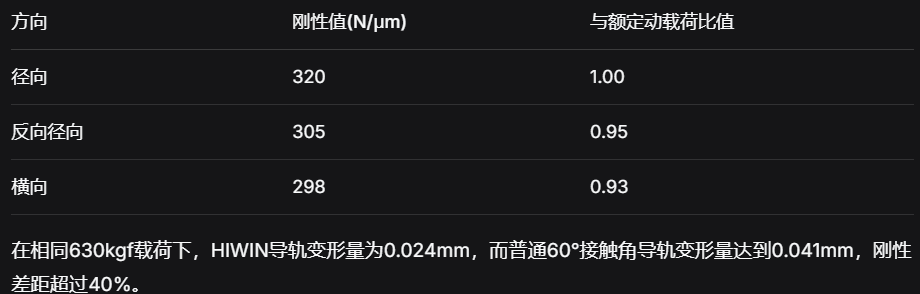

普通直线导轨在承受径向与横向联合载荷时，四个方向刚性差异明显，导致部分滚动体过早疲劳。HIWIN采用优化45°接触角设计，通过有限元分析使滚动体在径向、反向径向及横向四个方向获得相近刚性。实测数据显示：

三、预压等级与精度寿命直接关联

HIWIN提供四档预压选择：预压0（微间隙，刚性约140N/μm）、预压1（轻预压，刚性约210N/μm）、预压2（中预压，刚性达290N/μm）、预压3（重预压，刚性＞390N/μm）。以HGH30CA系列为例，预压2版本在承受30N·m倾覆力矩时，偏摆角变形仅0.4角秒。

精度等级方面：N级适合普通定位；H级适合多数自动化设备；P级（精密级）可长期保持±0.003mm重复定位精度；SP与UP级则用于半导体或纳米加工设备。选型错误最常见的是：高精度需求却选择了低预压，导致运行3个月后精度漂移超过0.02mm。

四、润滑密封设计：寿命倍增的关键

实际案例：某CNC加工中心原使用普通导轨，每200小时需补充润滑脂，且每8个月出现异响需更换滑块。更换为HIWIN导轨后，端盖内置的润滑油回收沟槽使润滑脂利用率提升约40%。在同等运行条件下：

加注周期延长至600小时

连续运行14个月（约10000小时）未出现异响

拆解检查油膜仍均匀连续

其双防尘片+底面刮刷片结构在第三方粉尘测试（浓度50mg/m³）中，100万次往复后进入滑块的粉尘颗粒数仅为普通密封的1/5。水泥搅拌设备用户反馈：原本导轨寿命不足6个月，换用HIWIN后已连续使用22个月，仅做过两次常规清洁。

五、用户实测数据汇总

苏州某自动化企业自主研发的高速桁架机器人（行程6m，负载80kg，最高速度180m/min），原用某品牌导轨1.2年后定位精度降至±0.1mm。更换HIWIN HGH35CA（预压2，P级）后：

连续运行22个月，总里程超10000公里

雷尼绍激光干涉仪实测：定位精度±0.018mm，重复定位精度±0.0027mm

摩擦扭矩初始值2.1N·m，当前2.3N·m，增幅小于10%

设备因导轨故障停机次数从年均5次降为0次

六、快速选型与技术支持

获取适合你设备的HIWIN导轨方案，需提供以下参数：导轨宽度（15/20/25/30/35/45/55/65mm）、各方向最大负载与力矩、运行速度与加速度、期望精度及使用寿命。

常见错误提示：安装基座平面度应＜0.01mm/300mm；同一导轨上滑块端面标记必须同向；高速轻载应选NLGI 1号润滑脂，低速重载选2号。
