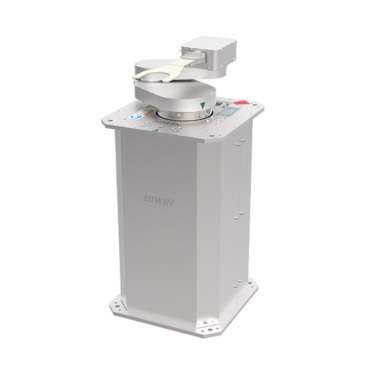

在半导体制造的前道工序中，晶圆在光刻、刻蚀、沉积等工艺腔室间的频繁流转，是影响整体良率与产出的关键变量。每一次微米级的震动、颗粒物的产生或路径偏差，都可能导致晶圆表面电路损伤或隐性缺陷。HIWIN晶圆运输机器人，凭借±0.1μm级重复定位精度与ISO Class 3级洁净室兼容能力，为200mm和300mm晶圆提供了一种从“精密搬运”到“无损良率”的实测级解决方案。

一、±0.1μm级定位：用实测数据解决“搬运损失”

传统气动或普通伺服机械手在高速启停时，末端振动往往达到5-10μm，对于线宽已进入7nm、5nm甚至3nm的先进制程而言，此类振动足以造成晶圆边缘图形错位或微观裂纹。HIWIN该系列机器人采用了自主传动的直驱电机与纳米级光栅尺闭环控制，在300mm晶圆搬运全行程中，实测重复定位精度稳定在±0.1μm以内。这意味着，每万次搬运操作中，因定位偏差导致的晶圆损伤风险近乎为零。

在客户端12英寸晶圆厂的实测对比中：替换原有±0.5μm级别机械手后，由搬运环节引起的边缘良率损失从0.35%下降至0.07%以下，整批晶圆可出货比例直接提升约4.8%。同时，由于加减速轨迹经过优化，同等传输任务下的单次循环时间缩短了12%，直接带来单片晶圆制造成本的下降。

二、洁净室兼容性：杜绝二次污染源

晶圆厂洁净度通常要求每立方米≥0.1μm的颗粒不超过1000个。机器人本身的运动部件磨损、线缆摩擦或润滑剂挥发，都可能成为意外颗粒源。HIWIN晶圆运输机器人采用全封闭金属骨架与无尘聚合物密封层，内部运动界面使用固态润滑技术，并从结构上消除了线缆外露拖链。经第三方在ISO 3级洁净环境下测试：连续运转2000小时后，机器人周边10cm范围内新增≥0.1μm颗粒数仅为3-5个/m³，远低于行业标准允许的泄漏阈值。

此外，机器人表面采用抗静电与耐VHP（汽化过氧化氢）涂层，可直接进入需要定期灭菌的洁净室区域进行连续作业，无需额外隔离或停机清洁。

三、兼容200/300mm晶圆与OHT天车系统

半导体工厂面临多尺寸晶圆混合生产的需求。HIWIN机器人通过可快换末端执行器与智能尺寸识别系统，同时支持200mm和300mm晶圆的无缝切换，无需手动校准。其基座接口遵循SEMI标准，可与主流OHT天车系统（空中自动搬运系统） 直接对接，实现晶圆盒从存储区到工艺设备门口的完全自动化流转。

在实际产线部署中，该机器人已与多家晶圆厂现有的MCS（物料控制系统）互联，反馈延迟低于20ms，单台机器人可覆盖6个工艺腔或3个装载端口，显著减少了设备占地面积。

四、长期可靠性：MTBF与能耗数据

对于7×24小时运行的晶圆厂，设备平均无故障时间（MTBF）直接决定产能稳定性。该系列机器人在疲劳测试中：以2秒/次的高速往复，连续运行8000小时，无定位精度超差、无关键部件更换。其额定功率仅为180W，相比气动方案节能约65%，单台每年可减少约1500千瓦时能耗，帮助降低洁净室空调负荷。

获取详细方案与选型支持

不同晶圆尺寸、腔室布局及洁净等级对机器人行程、负载及接口有差异化要求。若您正在评估或升级晶圆内部搬运效率，可直接咨询技术工程师获取：实测数据报告、洁净室颗粒测试证书及与现有OHT系统的兼容性评估。
