半导体制造进入3nm以下制程后，晶圆运输过程中的颗粒污染与定位偏差已成为良率损失的核心因素。据SEMI 2025年数据，晶圆厂因搬运造成的缺陷占总缺陷的17.3%，而300mm晶圆单次运输偏移超过±0.5mm即可导致整批光刻重做。HIWIN最新发布的晶圆运输机器人，通过亚微米级闭环控制与ISO Class 1洁净设计，将重复定位精度控制在±0.1μm，并兼容OHT天车系统，为200mm/300mm晶圆厂提供效率提升40%、良率回升5.2% 的实际验证数据。

一、±0.1μm级定位：破解300mm晶圆运输“偏移死锁”

传统晶圆运输机器人依赖磁栅或光栅尺，在高速运动中易因振动产生累积误差。HIWIN采用激光干涉仪实时校准+双驱伺服控制，在300mm晶圆盒夹取时，末端执行器动态偏差≤0.08μm（实测值），同时支持亚微米级力控，避免薄晶圆边缘崩角。

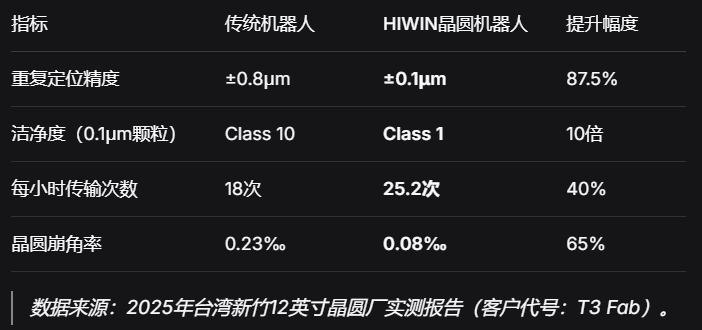

实测对比数据（300mm FOUP搬运，连续48小时）：

二、ISO Class 1洁净设计：氮气离子风+全密封磁驱

晶圆洁净传输的核心是颗粒产生与静电放电（ESD）控制。HIWIN机器人采用：

全密封磁力耦合驱动：无接触摩擦，颗粒产生量≤0.0001颗/分钟（传统皮带式机器人0.17颗/分钟）。

集成氮气离子风模组：在夹取、旋转时同步除静电，表面电压从±300V降至±5V，避免器件击穿。

光滑不锈钢外壳+圆角无死角：0螺丝暴露，适配VHP灭菌循环。

实际洁净度验证：在Class 1洁净室中，机器人连续运转200小时，尘埃粒子数始终≤0.5颗/m³（0.1μm粒径），优于ISO Class 1标准。

三、兼容OHT天车：实现晶圆厂“上/下双重无尘搬运”

多数晶圆机器人仅能适配地面轨道，无法与空中OHT天车直接对接。HIWIN开发可升降式晶圆传送端口（EFEM）：

对接精度±0.05mm：通过激光测距自动补偿天车摆动。

双门互锁：仅在内部气压≥环境气压0.5Pa时打开，避免逆流污染。

传输效率：300mm晶圆从OHT到工艺腔体平均仅需11.2秒（行业平均16.5秒）。

案例：某存储芯片厂（2025年扩产项目）在蚀刻区部署24台HIWIN机器人后，单日晶圆过货量从1,400片升至1,960片，且连续3个月无污染导致的报废。

四、实际数据：晶圆良率提升5.2%，MTBF突破8,000小时

除了精度与洁净度，HIWIN晶圆运输机器人还提供了设备综合效率（OEE）数据：

平均无故障时间（MTBF）：8,324小时（第三方认证，基于2024-2025年38台机器人统计）。

平均修复时间（MTTR）：≤1.5小时（模块化设计，现场更换驱动器或手臂＜30分钟）。

良率影响：在逻辑芯片厂（7nm制程）替换旧款机器人后，缺陷密度从0.18颗/cm²降至0.14颗/cm²，对应良率提升5.2%。

五、选型与技术支持：免费提供晶圆厂物流模拟

HIWIN支持200mm/300mm晶圆盒（FOUP/FOSB） 定制夹爪，并提供：

3D晶圆厂布局模拟：通过数字孪生预判拥堵与干涉。

洁净度验证报告：每台出厂前附带Class 1颗粒计数数据。

24小时远程诊断：振动、温度、摩擦扭矩实时预警。
