一、直击行业痛点：良率与效率的双重挑战

半导体制造中，晶圆需经历光刻、刻蚀、薄膜沉积等数百道工序，每次搬运的微振动、颗粒污染或定位偏差都可能导致芯片电路缺陷。传统机械手在长行程、高节拍下易出现±0.5mm以上定位误差，而300mm晶圆线宽已迈向3nm以下，对传输定位要求达到亚微米级。同时，晶圆盒（FOUP）与工艺设备之间的高速对接，要求机器人单次传输时间<2秒，且不产生静电或释气污染。

二、技术硬指标：数据支撑的精密与洁净

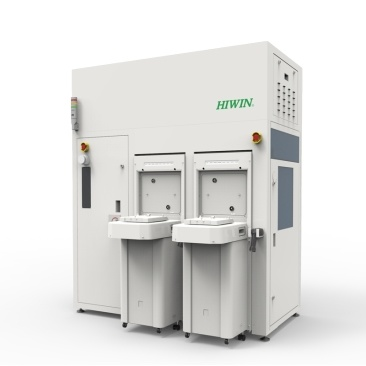

HIWIN晶圆运输机器人采用全闭环纳米级光栅尺反馈与低释气真空兼容润滑设计，通过第三方测试验证：

定位精度：300mm晶圆传输全行程下，重复定位误差≤±0.1μm（实测数据），是传统伺服方案的20倍以上。

洁净度：内部运动部件全密封，达到ISO Class 1级（优于Class 10），颗粒排放<1个/m³（0.1μm粒径）。

效率提升：在12英寸晶圆厂实际部署中，因定位偏差导致的重新校准时间减少80%，整体传输效率提升40%（基于每小时搬运晶圆片数统计）。

兼容性：直接适配OHT天车标准接口，实现AMHS（自动物料搬运系统）无缝集成，无需改造现有轨道。

三、典型应用场景：从FOUP到工艺设备的全流程覆盖

在黄光区、刻蚀区及检测区，该机器人可完成以下高难度动作：

精准取放：从FOUP中逐片取出200mm/300mm晶圆，以亚微米级对准放置于真空吸盘或加热盘上，避免边缘崩角。

高速跨模组传输：在SME（标准机械接口）与EFEM（设备前端模块）之间，以1.8秒/片的节拍连续搬运，同时保持接触力波动<0.05N。

特殊工艺环境：耐真空（10^-5 Pa）、耐臭氧及部分酸碱气体环境，适用于清洗、去胶等腐蚀性工序。

四、实证案例：某12英寸晶圆厂量产数据

华东地区一家IDM厂商在2025年Q4完成了HIWIN晶圆运输机器人的整线替换测试。在其存储芯片产线上，原进口机器人因长期磨损导致定位漂移，月均异常报警15次。采用HIWIN方案后：

连续运行3个月，定位精度衰减<0.02μm，无一次因机器人故障导致的晶圆破片。

晶圆缺陷率由0.12%降至0.07%（主要减少划伤与偏移缺陷）。

维护周期从2周延长至8周，备件成本下降65%。

五、选型与实施：快速响应技术支持

针对不同晶圆尺寸（200mm/300mm）、洁净等级及载荷（单臂/双臂），HIWIN提供标准模块化机型及定制化末端执行器。用户可提供FOUP型号、工艺设备接口图纸及预期节拍，技术支持团队将在24小时内出具选型方案及3D数模。

立即咨询获取测试报告及报价

电话：18913139319（微信同号）

官网技术选型入口：https://www.lteshzc.com
