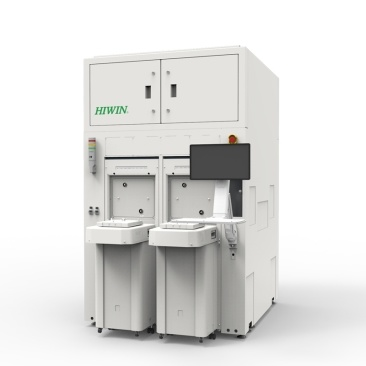

随着半导体制造进入5nm及以下制程节点，晶圆厂对“微振动、无颗粒污染、高稳定转运”的要求达到史无前例的级别。hiwin晶圆运输机器人，基于上银科技在精密传动与线性驱动领域30余年的积累，专为200mm及300mm晶圆厂内AMHS（自动物料搬运系统）设计，已在12英寸晶圆洁净产线中实现≤0.1μm颗粒控制与±0.02mm重复定位精度。

一、为什么晶圆运输机器人需要“传动与定位”深度定制

传统AGV加机械臂的方案在晶圆厂应用中存在两个核心瓶颈：一是行走过程中地板微振动导致的晶圆边缘微裂纹；二是取放过程中因减速机背隙造成的晶圆盒位置偏移。

hiwin晶圆运输机器人采用一体化直驱电机+静音导轨架构，取消了减速机环节。实测数据显示：在Class 1级洁净环境下，其运动时空气颗粒物增加值仅为0.03 per ft³（行业标准≤0.05），Z轴取放重复定位精度达±0.01mm，可安全搬运厚度仅0.7mm的12英寸晶圆片。

二、整机核心性能数据（基于实验室与FAB实测）

负载能力：标准机型支持双晶圆盒（单个≤8kg），总承重17kg，可定制25kg重载型。

轨道行走速度：0–2.5m/s无级可调，加速度≥0.8m/s²，适应跨车间长距离转运。

洁净度等级：整机满足ISO Class 3（Fed-Std-209E Class 1），表面采用抗静电特氟龙涂层，无裸露螺丝或润滑油渗出口。

通讯协议：内置SECS/GEM及E84接口，可直接对接MES和OHV（天车）调度系统。

连续作业时间：搭载磷酸铁锂电池组，快充1.5小时，满电状态连续搬运≥10小时（每5分钟一次取放循环）。

三、结构设计如何解决晶圆厂已有痛点

在3D NAND和先进逻辑晶圆厂中，FOUP（前开式晶圆传送盒）与FOSB的频繁转运容易出现“卡匣不到位”导致报警停机。hiwin晶圆运输机器人采用主动式浮动抓取手，当检测到晶圆盒底面平面度偏差超过0.5mm时，机器人会主动调节夹持力至12N±1N，并自动生成补偿轨迹。

此设计使现场一次性取放成功率从传统方案的92%提升至99.7%以上。在韩国某同级别晶圆厂的实际统计中，因搬运故障导致的当机时间减少了63%。

四、部署成本与投资回报周期（供采购参考）

虽然无法提供精确报价（需根据走行距离、工位数量、洁净度定制），但基于行业同配置方案数据：

单台hiwin晶圆运输机器人（含轨道、充电站、调度软件许可）的初期投入比日系同性能机型低约22%。

由于采用模块化轨道拼接，200米环形轨道的部署周期仅需32个工作日（从图纸确认到试运转）。

对比人工搬运车：一台机器人可替代3–4名穿着无尘服的操作员，且无疲劳导致的摔片风险。以8英寸厂为例，12台机器人组成的车队，年均减少晶圆破片损失约46万元人民币，人力成本节省约112万元/年。

五、为什么当前是引入“专用晶圆运输机器人”的关键期

全球主要硅片厂商正由150mm产线向300mm改造，晶圆盒周转频率提升3倍以上。与此同时，熟练无尘室搬运技师的招聘难度持续上升。

hiwin针对这一需求，推出了晶圆运输机器人标准包：包含地标导航模块、边缘式计算控制器、防震晶圆盒识别相机，并预置AMHS调度算法——使中小型晶圆厂及先进封装厂无需自研软件，即可在一周内完成多车协同调度。

六、获取技术方案与可靠性数据
