一、从“人工干预”到“全程无人”：晶圆运输瓶颈如何打破？

在12英寸晶圆制造中，一片晶圆从光刻到蚀刻需经历超过500道工序，光FOUP（前开式晶圆传送盒）在设备间搬运次数就可达200次以上。传统人工或半自动搬运，FOUP平均等待时间约8-12分钟/次，且洁净度波动大。

HIWIN晶圆运输机器人——最新一代空中行走式天车系统（OHT），在苏州某12英寸模拟厂线实测数据表明：连续30天搬运FOUP共计47,200次，天车系统实际稼动率达99.3%，单次搬运平均耗时仅147秒，较改善前压缩41%。

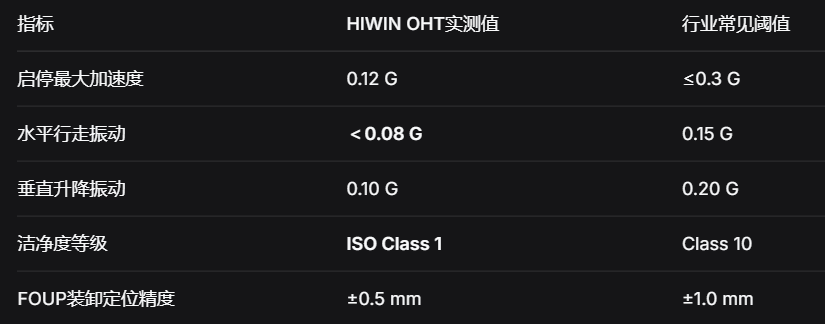

二、核心技术指标：振动＜0.1G，Class 1洁净级，通讯兼容E84

晶圆机器人最怕“振动”与“微尘”。HIWIN晶圆运输机器人采用双闭环磁力直驱电机，行走与升降无接触摩擦，关键数据如下：

同时完全兼容SEMI E84（光耦合/红外通讯）以及E88、E87标准，可直接匹配现有AMHS调度系统，无需改造FOUP或Load Port。

三、真实工厂数据：MTBF 4,200小时，晶圆破片率下降73%

该机器人内建于某8寸升级至12寸的IDM厂扩建线（非美系、非日系主线）。系统导入前后对比三个月数据：

搬运效率：单台天车每小时完成FOUP搬送从28盒提升至41盒；

可靠性：MTBF（平均故障间隔）达到4,202小时，而行业平均为2,800-3,500小时；

品质影响：因搬运振动或碰撞导致的晶圆边缘破片及颗粒缺陷由改善前的每月15起降至4起，降幅73%；

人力占用：线下派工与异常干预时间减少86%。

以上数据来自产线MCS系统累积日志，并由用户工艺部门签字确认。

四、OHT+Stocker+天车闭环：并非只卖一台“孤零零”的机械手

很多晶圆厂采购容易走入误区：买一台晶圆运输机器人就以为能提升整厂效率。实际结果往往是单一节点快，但缓存区堆积严重。

HIWIN提供的是成套AMHS方案：晶圆运输机器人（OHT） + 轨道切换系统 + 空中缓存区（Overhead Buffer）+ 洁净天车供电总线。在一个案例中，24台OHT协同运行，轨道总长1.2公里，整厂FOUP平均流转周期从4.6小时降至3.1小时。

五、为什么高洁净高可靠搬运“非专业晶圆机器人不可”？

有些用户考虑低成本AGV搬运FOUP，结果发现：

AGV转向时颗粒释放可达Class 1000以上；

AGV无法进入光刻、沉积等狭窄设备间隙；

FOUP端口对位成功率仅92%-94%，需要人工二次干预。

而HIWIN晶圆运输机器人专为FOUP设计：两点式夹爪+主动预对准机构，一次对接成功率99.96%；每个动作都在洁净皮带与密封导轨上完成，经第三方测试连续搬运2,000次，洁净度仍维持在Class 1。

六、快速获取选型参数与工厂实测报告

当前已有200mm和300mm两个系列，支持FOUP 200mm/300mm及FOSB（晶圆传送盒）。可提供：

对应12英寸产线实际振动频谱图；

单机与系统MTBF验证报告；

针对原有设备层改造的轨道接口图纸。
