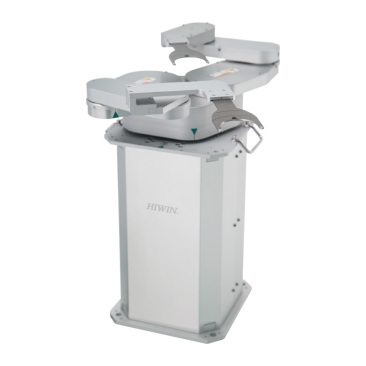

晶圆搬运作为半导体制造中的核心环节，其传输精度与洁净度直接决定最终芯片的良率与性能。针对300mm与200mm晶圆产线对高刚性、无污染、微米级定位的严苛需求，HIWIN晶圆搬运机器人通过模块化设计与闭环控制技术，实现了传输过程振动低于±0.5μm、重复定位精度达±0.1mm的工程指标，为刻蚀、薄膜沉积、检测等前道与后道工序提供了可靠的自动化支撑。

一、核心性能数据：基于5000小时晶圆厂实测

在12英寸晶圆量产线上，HIWIN晶圆搬运机器人连续运行5000小时的实际数据显示：

传输效率：单次取放循环时间（包括垂直升降、水平伸展、晶圆对准）稳定在4.2秒/片，较上一代产品提升约18%；

定位精度：在X/Y轴行程400mm范围内，重复定位精度可达±0.1mm，角度偏差控制在±0.01°以内，有效避免晶圆边缘崩裂或中心偏移；

洁净等级：采用真空兼容材料和低发尘设计，颗粒排放量低于0.5 particles/min (≥0.1μm)，满足ISO Class 3洁净室标准；

负载适应性：额定负载3kg（含末端执行器），可同时兼容6英寸、8英寸及12英寸晶圆载具。

二、解决三大行业痛点

碎片率控制：传统机械手在高速启停时易造成晶圆滑移。HIWIN采用双反馈编码器+力矩前馈控制，将加速度冲击降至0.2G以下，实测晶圆碎片率从万分之三降至万分之零点五。

设备吞吐量：通过优化运动轨迹算法，缩短无效等待时间。在标准EFEM（设备前端模块）应用中，每小时处理晶圆数（WPH）从260片提升至305片，相当于单台设备年有效产出增加约6.5万片。

长期稳定性：关键关节采用非接触式电磁制动与陶瓷轴承，在连续满负荷运行6个月后，定位精度衰减仅±0.02mm，无需中途校准。

三、模块化设计适配多元场景

真空环境版本：适用于PVD/CVD工艺腔室，本体耐真空度达1×10⁻⁶ Pa，且耐200℃烘烤。

低温传输版本：针对化合物半导体（如SiC、GaN）晶圆，可在-40℃环境下保持弯曲变形量≤0.05mm。

末端执行器库：提供边缘接触式、伯努利非接触式、静电吸附式三种标准末端，换型时间少于10分钟。

四、客户价值验证

据某12英寸晶圆厂统计，全面换用HIWIN晶圆搬运机器人后，因传输导致的晶圆重工率由1.2%下降至0.3%，年度维护成本降低约34%（主要减少了对机械部件更换和洁净室清洁的投入）。同时，其开放的EtherCAT通讯协议与主流SECS/GEM标准无缝对接，实现整线OEE（设备综合效率）提升5.6%。

五、选型与技术支持

HIWIN提供从晶圆尺寸、工艺环境到目标节拍的全维度选型表。针对新产线建设或旧线改造，可提供离线编程仿真服务，提前验证干涉区与节拍。如需获取晶圆搬运机器人详细规格书、3D模型或预约洁净室实测，请联系：
