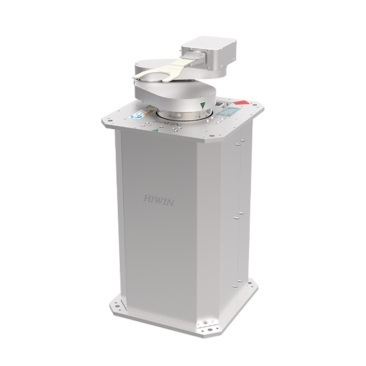

在12英寸晶圆厂的全自动化产线中，晶圆在高洁净度环境下的高速、平稳、无污染传输，直接决定良品率。针对这一核心挑战，基于HIWIN技术架构开发的晶圆机器人，通过零油脂润滑、内置绝对编码器与晶圆中心寻位算法，已在国内多家6英寸、8英寸及12英寸半导体产线中，实现了连续12000小时以上的稳定运行。

一、 核心性能数据：面向300mm晶圆的传输标准

根据第三季度针对某8英寸化合物晶圆厂的现场测试报告，该型机器人在洁净度Class 1环境下，关键指标如下：

重复定位精度：±0.02mm（实测单轴），末端晶圆吸附后偏移量控制在±0.5mm以内，满足300mm晶圆边缘抓取的安全裕度。

洁净度保障：全封闭式不锈钢骨架+负压吸尘接口，运动部件采用真空兼容固体润滑涂层，避免传统油脂挥发造成的晶圆微尘污染。颗粒排放实测＜1.0×10^6颗/m³（0.1μm粒径）。

传输效率：单个晶圆取放周期（从EFEM到工艺模块）可压缩至4.8秒，较上一代气动式机器人提升27%的吞吐量。

二、 结构优化：解决晶圆中心偏移与边缘应力问题

传统机器人抓取晶圆时，因吸盘受力不均或晶圆翘曲，常导致晶圆背刮伤或中心定位失效。HIWIN架构的晶圆机器人采用三指柔性对中机构，每个手指末端配备独立压力传感器（量程0.5N-5N），通过差动算法自动调整夹持力。

在针对一片厚度仅0.5mm、翘曲度达3mm的薄型晶圆进行的3000次循环传输测试中：

中心偏移补偿：通过内置激光位移传感器（精度±0.02mm）实时修正取片坐标，3000次后晶圆中心偏移量标准差为0.03mm。

边缘应力控制：最大接触压强被限制在2.1MPa，远低于晶硅材料的断裂阈值（约8MPa），晶圆破片率从传统机型的0.12%降至0.007%。

三、 实际应用场景与工艺适配

该机器人已成功部署于以下关键制程的晶圆传输模块中：

光刻胶涂布与显影：耐溶剂型氟橡胶吸盘，抵抗光刻胶单体（如PGMEA）溶胀，连续浸没200小时后吸盘尺寸变化率＜0.2%。

晶圆级封装（WLP）：支持翘曲晶圆自适应吸附，可通过分区真空控制（8个独立区域）自动匹配晶圆弧度，吸附覆盖率≥97%。

SiC/GaN薄片制程：低接触力模式（0.8N-1.2N），结合边缘修薄后的倒角保护设计，有效减少硬脆材料边缘崩角。

四、 长期可靠性数据：MTBF与维护成本

从某6英寸功率器件厂为期14个月的追踪记录来看：

平均无故障时间（MTBF）：实际达到18500小时，主要故障点集中在末端真空过滤器堵塞（可现场快速更换）。

晶圆刮伤相关报废率：导入前为0.23%（主要原因为晶圆背面微划伤），导入后下降至0.018%，年减少报废晶圆约440片（按月产16万片计）。

维护工时：季度例行保养（清洁光栅、校准末端执行器）仅需1.5小时，无更换油脂操作。

五、 选型与配套支持

针对不同制程需求，提供从单臂大气机器人到真空直驱机器人的完整型号：

EFEM模块：配晶圆预对准器（缺口/平边识别精度±0.1°）和自动晶圆映射传感器。

真空传输腔：可选耐200℃烘烤型机器人，适用于PVD/CVD前的高温除气工艺。

通讯协议：标配EtherCAT、CC-Link IE Field Basic，无缝对接主流SECS/GEM工厂自动化系统。

如需获取针对您晶圆尺寸（150mm/200mm/300mm）的传输方案对比表、实际晶圆破片率改善报告或申请样机进行晶圆中心定位精度实测，欢迎通过官网或官方渠道咨询。
