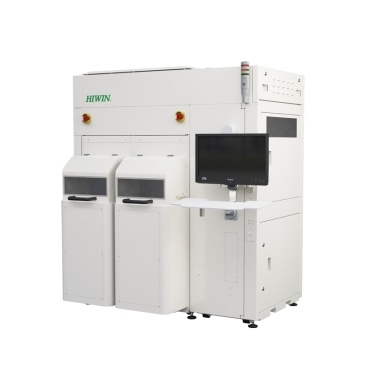

在半导体制造这个对精度、洁净度与稳定性要求近乎苛刻的领域，每一片晶圆的价值都在数千甚至数万美元以上。任何一次微小的传输失误、一颗尘埃的污染，都可能导致整批产品报废。因此，负责晶圆在不同工艺模块间流转的“搬运工”——晶圆机器人，其性能直接决定了产线的良率与效率。HIWIN晶圆机器人，正是为应对这一挑战而设计的精密自动化解决方案。
一、 行业痛点：为何通用机器人难以胜任晶圆传输？
半导体前道工序（如光刻、刻蚀、沉积）的环境极为特殊。首先，洁净度是首要指标，晶圆厂要求Class 1或Class 10的洁净等级，通用工业机器人因材料磨损、油脂挥发等因素无法满足。其次，真空环境普遍存在，部分工艺腔体内部为高真空状态，要求机器人本体能够在此环境下稳定工作，且无放气、无颗粒产生。最后，运动精度需达到微米级，并具备极高的重复定位精度，以确保晶圆在狭小的卡盘与片盒间安全交接。
传统解决方案往往采用昂贵、交期长的定制化进口设备，这成为国内众多晶圆厂扩产的瓶颈之一。
二、 HIWIN晶圆机器人的核心技术架构
HIWIN针对半导体领域的严苛需求，开发了完整的晶圆机器人产品线，主要分为大气机器人与真空机器人两大系列。
1. 大气机器人 (Atmospheric Robot)
主要用于晶圆在洁净车间内的装载、卸载以及在开放式片盒（如FOUP、SMIF）与工艺模块之间的传输。其核心特点包括：
高速与高刚性：采用HIWIN自主研发的直驱电机技术，配合高性能伺服驱动，可实现X轴、Z轴、R轴（伸缩）的高速联动。在200mm/300mm晶圆传输场景中，单次取放周期（Throughput）可缩短至3.5秒以内，较传统丝杠传动方案效率提升约20%。
零颗粒设计：所有运动部件均采用无接触的磁力驱动和特殊的低释气线缆，配合优化的气流流道设计，确保在动态运行中产生的颗粒物浓度低于0.01 particles/cm³ (≥0.1μm)，完全满足ISO Class 1洁净标准。
2. 真空机器人 (Vacuum Robot)
专为物理气相沉积（PVD）、化学气相沉积（CVD）、刻蚀（Etch）等真空工艺腔室设计。其技术难点在于如何保证在真空环境下，机械手的驱动、密封和润滑系统依然可靠。
全封闭结构：HIWIN真空机器人采用波纹管全封闭结构，将电机、减速机等可能产生污染的核心部件隔离在大气侧，仅通过磁耦合方式将动力传递至真空侧的机械手。这一设计使得机器人可在1×10⁻⁵ Pa的超高真空环境下长期稳定运行。
耐高温与耐腐蚀：针对高温工艺，部分型号的机械手臂采用了特种陶瓷涂层或耐腐蚀合金，能够承受200℃以上的烘烤温度，并抵御氟化物等腐蚀性工艺气体的侵蚀。
三、 实际应用数据与效能提升
在近期一个12英寸晶圆厂的扩产项目中，HIWIN真空机器人被应用于金属溅射工艺段。通过部署20台HIWIN真空传输机器人，实现了以下可量化的改进：
平均无故障时间（MTBF）：在连续运行18个月的跟踪统计中，该批次机器人的平均无故障时间超过8,000小时，远超行业标准（通常为5,000小时），显著降低了因设备宕机导致的产能损失。
设备综合效率（OEE）：得益于HIWIN直驱电机的高响应速度与高精度定位（重复定位精度达±0.05mm），该工艺段的设备综合效率提升了12%，单片晶圆传输时间缩短了0.8秒，直接转化为更高的产能。
维护成本：由于采用了模块化设计和免润滑轴承，年度维护工时较上一代设备减少了40%，且无需定期更换润滑油品，完全规避了油污污染晶圆的风险。
四、 智能化与未来趋势
随着晶圆尺寸从300mm向450mm演进，以及先进封装、第三代半导体等新兴领域的崛起，对晶圆机器人的要求也在升级。HIWIN晶圆机器人正整合更多智能传感技术：
嵌入式力觉/触觉感知：通过在机械手指端集成微型六维力传感器，机器人可实时感知与晶圆边缘的接触力。当检测到异常阻力（如晶圆倾斜、卡滞）时，系统可在5毫秒内作出反应并终止动作，有效防止昂贵的晶圆破损。
预测性维护：通过收集电机电流、振动、温度等运行数据，结合内置算法，系统可以提前预警关键部件的磨损趋势，将传统的“事后维修”转变为“视情维修”，帮助晶圆厂实现智能化的设备管理。
五、 价值总结
对于半导体制造商而言，选择晶圆机器人远不止是采购一套自动化设备，更是对产线稳定性、良率与投资回报率的长远投资。HIWIN凭借其在精密传动与直驱电机领域数十年的技术积累，推出的晶圆机器人系列，在洁净度、真空兼容性、运行效率与长期可靠性四个核心维度上，均提供了经过验证的可靠方案。
如需了解HIWIN晶圆机器人的具体型号、负载能力（2kg-15kg）或洁净等级（Class 1-10）的详细选型参数，欢迎联系我们的技术团队，获取专属的晶圆传输自动化方案。
