在半导体制造这个微米级精度决定成品率的战场上，晶圆传输机器人被视为“空气手术师”——它们必须在无尘环境中，以极高的重复定位精度，高速且轻柔地完成晶圆的取放与运输。随着晶圆尺寸向12英寸（300mm）演进，以及先进制程对洁净度的严苛要求，传统的机械传动方式已逼近性能极限。以HIWIN为代表的直驱技术，正为晶圆机器人注入一场“静默而精准”的效能革命。

核心痛点：传统传动在晶圆环节的局限

过去，晶圆机器人多采用“旋转电机+滚珠丝杆/皮带+减速机”的关节方案。这种间接传动方式存在几个先天不足：

背隙与磨损：减速机齿轮间的微小间隙（背隙）会累积误差，在长期高频往复运动中，重复定位精度难以持续稳定在±0.02mm以内的严苛要求。

颗粒产生源：减速机、皮带等部件在高速运转中需要润滑，润滑剂的微粒子挥发与机械摩擦产生的颗粒，是洁净室（通常要求Class 1或更高）的潜在污染源。

响应速度受限：传动链的弹性变形和惯性匹配问题，限制了机器人的加减速性能，影响设备整体产出效率（Throughput）。

技术革新：直驱电机如何重塑晶圆机器人

HIWIN在晶圆机器人领域的核心突破，在于将力矩电机（Torque Motor）与直线电机定位平台深度集成，实现了从“间接传动”到“直接驱动”的跨越。

1. 零传动链，精度直达纳米级

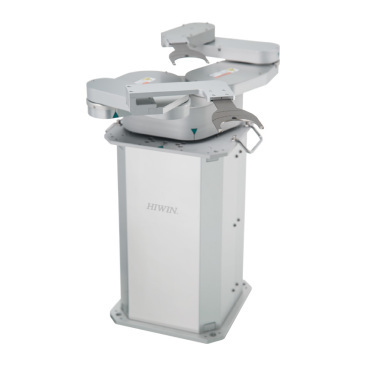

在HIWIN的晶圆机器人关节中，力矩电机直接与负载连接，中间无需减速机。数据表明，这种结构将机器人的重复定位精度提升至 ±0.005mm 以内。以一款典型的HIWIN晶圆传输SCARA机器人为例，其第四轴（手腕旋转）采用中空力矩电机直驱技术，使得晶圆在取放过程中的姿态调整更平滑，有效避免了因机械振动导致的晶圆边缘滑移或碎片风险。

2. 极致洁净，符合最高真空标准

半导体前道工艺的许多步骤（如刻蚀、沉积）需要在真空中进行。HIWIN直驱电机采用无铁芯或特殊涂层设计，运行时完全无机械接触，从源头上杜绝了颗粒产生。其开发的真空直驱机器人系列，已通过严苛测试，可稳定运行于 10^-6 Pa 的超高真空环境下，且耐高温烘烤，满足了先进封装和3D NAND制程的需求。

3. 高速高响应，提升设备产出效率

直接驱动赋予了机器人极高的动态响应能力。直线电机定位平台在晶圆机器人中的应用，使得水平伸缩臂的动作干脆利落。实测数据显示，采用HIWIN直线电机驱动的晶圆取放行程，其加减速时间可缩短30%以上。这意味着，在同样的时间内，一台机器人可以服务更多的工艺腔室，直接提升晶圆厂的整体产能。

应用实例：从单晶圆传送到双臂协同

在实际的晶圆分选机（Sorter）和EFEM（设备前端模块）中，HIWIN的晶圆机器人方案展现出了卓越的集成价值。例如，在EFEM模块内，一只由HIWIN直线电机驱动的机械手，需要以极高的速度在晶圆盒（FOUP）与对准器（Aligner）及工艺腔室间往返。其搭载的绝对式编码器，使得机械手在断电重启后无需归零即可立即获知精确位置，大幅缩短了设备初始化时间。

此外，针对300mm晶圆的大重量和易碎特性，HIWIN机器人通过高刚性结构设计与精密控制算法的结合，实现了在高速运动中晶圆承载盘的“零振动”。这使得在搬运翘曲度较大的晶圆（如薄晶圆或键合晶圆）时，依然能保持极高的稳定性与抓取成功率。

结语

当半导体工艺向2nm及以下迈进，晶圆传输系统已不再是简单的搬运工具，而是直接影响良率与产出的核心工艺设备。HIWIN通过将直驱电机技术深度应用于晶圆机器人，解决了洁净度、精度与效率的“不可能三角”，为晶圆自动化传输树立了新的性能标杆。对于致力于提升半导体装备国产化水平与竞争力的制造商而言，深入理解并应用这些底层技术，将是构建下一代高性能晶圆搬运方案的关键。
