在半导体制造向3纳米乃至更先进制程迈进的今天，晶圆传输的精度与洁净度直接决定了最终芯片的良率。作为全球精密机械与自动化领域的深耕者，HIWIN所研发的晶圆机器人（Wafer Robot）不再仅仅是简单的搬运单元，而是整合了直驱电机、高刚性传动组件与智能感知技术的复杂系统。随着晶圆尺寸从8英寸全面转向12英寸，乃至未来450毫米规格的探索，以及先进封装工艺对异构集成提出的挑战，市场对晶圆机器人的要求已从“完成移载”演变为 “如何在微米级误差内实现零微粒污染的高速传输” 。

从技术架构来看，HIWIN晶圆机器人涵盖了从单臂到双臂的完整产品序列。例如其RWS系列单臂晶圆机器人，针对半导体及LED产业的光学自动检测与取放设备，采用了直驱马达传动设计，实现了±0.1mm的高重复精度 。这种高刚性的直驱技术摒弃了传统传动机构中的皮带或齿轮间隙，不仅缩小了回转半径，提高了洁净室内的空间使用率，更重要的是在高速启停过程中维持了极低的振动粒子生成，这是满足Class 1甚至更高洁净等级要求的关键。而在面对12寸晶圆的大载重需求时，双臂机器人（如RWDE系列）则能通过双臂协同作业，有效缩短晶圆在设备前端模块（EFEM）中的交换时间，从而直接提升蚀刻机、镀膜设备等核心工艺机台的产出效率 。

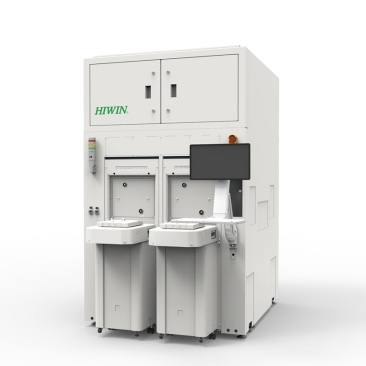

在实际应用中，晶圆机器人的价值体现在与整个EFEM（Equipment Front End Module，设备前端模块）的深度整合中。HIWIN所提供的EFEM解决方案，不仅是将晶圆机器人置于一个封闭环境中，更是一个集成了Load Port（晶圆承载接口）、Aligners（寻边器）以及高效净化与静电消除系统的微环境控制单元 。据行业调研数据显示，2024年全球半导体晶圆传输机器人市场规模已接近百亿元人民币，而随着5G、AI芯片带来的定制化需求暴涨，这一市场预计将以复合年增长率持续扩张 。在这一背景下，晶圆机器人的“软实力”变得愈发重要。例如，选配的扫片感测器（Mapping Sensor）能在取片前精准侦测晶舟盒内晶圆的迭片或斜片状态，避免因堆叠异常导致的碎片事故，这对于一片价值数千美元的12英寸晶圆而言，意味着直接的成本规避与良率守护 。

纵观当前的技术趋势，半导体前道制程（如蚀刻、薄膜沉积、光刻）以及后道先进封装（如CoWoS、FOPLP）对晶圆搬运提出了截然不同的需求。在前道工艺中，真空传输机器人是核心，它必须在高真空环境下稳定运行，以确保工艺腔室的洁净度不受破坏；而在后道封装领域，由于面板级封装（FOPLP）的兴起，晶圆机器人需要处理的已不限于圆形晶圆，还包括大尺寸的方形基板，这就要求机器人具备更强的末端效应器适应性，能够兼容真空吸取与边缘夹持等多种模式 。HIWIN凭借其掌握了从滚珠丝杠、直线导轨到直驱电机等关键零组件的垂直整合能力，能够针对这些复杂的客制化需求提供包括翻转型手臂在内的多样化末端执行方案，这正是其在高精度市场构建技术壁垒的核心所在 。

随着全球晶圆厂资本支出的持续扩大，以及“实體AI”在制造业的加速落地，晶圆机器人作为连接物理世界与数字芯片的桥梁，其战略地位愈发凸显。未来的晶圆机器人将不仅仅是执行预设程序的机械臂，而是会融合AI实时反馈机制，实现路径的自我优化与预测性维护 。在这一轮智能制造升级浪潮中，掌握核心传动与控制技术的品牌，无疑将主导下一代晶圆传输的标准。如需进一步探讨具体的技术选型方案或获取最新产品数据，可通过官网链接与我们取得联系。
