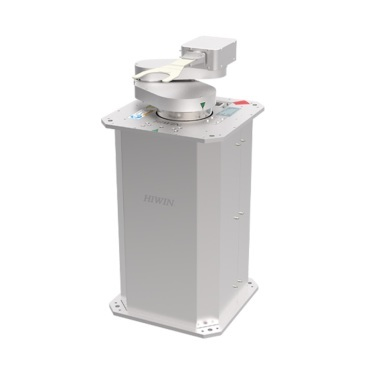

在半导体制造前道的氧化、光刻、刻蚀、沉积，以及后道的封装检测等百级甚至十级洁净环境中，晶圆的传输效率与安全性直接决定了产线的良率与产能。作为国内少数掌握核心部件自制能力的供应商，HIWIN晶圆机器人凭借从滚珠丝杠、直线导轨到直驱电机的垂直整合优势，为2至12英寸晶圆提供稳定、低微粒产生的全自动化移载方案。

核心自制力：从“肢体”到“大脑”的协同

HIWIN晶圆机器人的核心竞争力在于其极高的零部件自制率。机器手臂中的关键功能部件，如负责精密传动的滚珠丝杠、确保运动轨迹平滑的直线导轨、提供直接驱动力的直驱电机以及伺服电机，均由HIWIN自主研发制造。这种软硬件垂直整合的制造模式，不仅确保了机器人从“肢体”到“大脑”的协同一致性，更为终端用户带来了更快的响应速度与更灵活的客制化空间。

例如，针对不同产线布局，HIWIN提供了单臂（适用于2-12寸）与双臂（适用于2-12寸）两种形态的机器人。双臂机器人通过协同作业，能够在同一时间内完成取片与放片动作，理论搬运效率较单臂提升近一倍，有效满足了先进封装领域对高产能的迫切需求。

精准与洁净：数据支撑的硬核指标

在半导体车间，晶圆机器人的每一次取放都伴随着严格的数据考核。

高洁净度保障：针对半导体车间对微粒的零容忍，HIWIN晶圆机器人通过特殊润滑脂选型与表面处理工艺，满足ISO Class 2级甚至更高级别的洁净标准，有效杜绝颗粒污染。

高精度传输：结合自研的驱控一体技术，机器人重复定位精度可达±0.05mm级别。这意味着在高速搬运直径300mm的12英寸晶圆时，机械手依然能确保晶圆边缘与晶舟盒（FOUP）之间的毫厘间隙，杜绝碰撞风险。

效率与稳定性：针对客户日益增长的产能需求，优化后的运动轨迹算法使得机器人在长距离搬运中能有效抑制末端振动，确保在高达350WPH（晶圆每小时搬运次数）的节拍下，仍能保持平稳运行。

智能选配：适应多元化工艺场景

除了标准化的本体，HIWIN晶圆机器人还支持丰富的功能选配，以应对复杂多变的实际工况，这也是其区别于普通通用机器人的核心特征。

末端效应器：根据晶圆材质（薄型、翘曲片、化合物半导体）与工艺需求，可选用真空吸取型（利用伯努利原理或真空负压无损吸附）、边缘夹持型（适用于较厚或带边框的晶圆），甚至是翻转型末端，实现晶圆正反面的翻转传输。

Mapping（扫片）系统：在取片前，通过选配激光或光学Mapping Sensor，机器人可对晶舟盒内的晶圆位置进行预扫描。系统能迅速识别是否存在叠片、斜片、缺片等异常状况，并将数据回传给中控，避免因来料问题导致的碎片事故。

EFEM整合方案：作为更高级别的系统集成，HIWIN提供EFEM平台。该平台将洁净机器人、晶圆装载端口（Load Port）、晶圆ID读取器（OCR）及环境控制单元整合为一体。通过内部的风扇过滤单元（FFU）维持正压微环境，确保晶圆在从晶盒进入工艺设备的整个过程中，始终处于低尘、恒温的洁净气流保护下。

行业应用落地与价值

目前，搭载HIWIN核心部件的晶圆机器人已广泛应用于模拟芯片、功率芯片及LED芯片的前道晶圆厂（FAB）与封测厂。在某典型的8英寸晶圆产线升级案例中，引入HIWIN双臂机器人及EFEM系统后，不仅提升了单机设备的空间利用率，更通过稳定的性能减少了设备宕机时间，为国产半导体设备的进口替代提供了可靠的“中国方案”。

通过高精度的硬件基础与丰富的软件选配，HIWIN正在助力更多国内半导体制造商构建起自主可控、高效稳定的智能化传输线。
