直线导轨，作为现代自动化设备与精密机床的核心运动部件，其性能直接影响着整机运行的精度、速度与寿命。本文将深入探讨直线导轨的工作原理、关键性能指标及选型要点，并提供基于实际检测数据的性能评估方法。

直线导轨的核心结构与性能优势

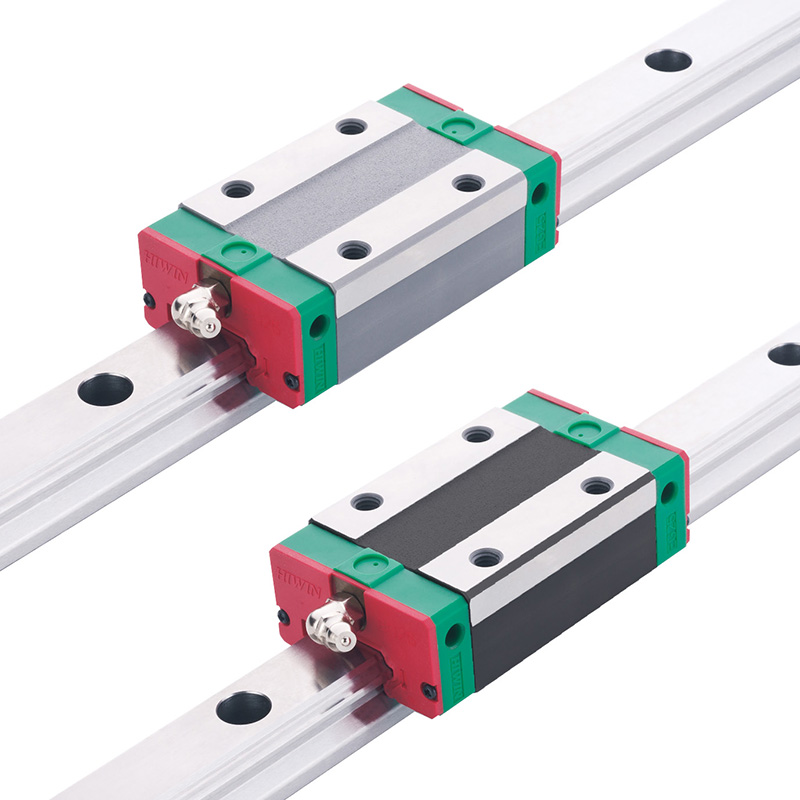

直线导轨是一种引导部件沿特定方向做高精度直线运动的装置，主要由轨道、滑块、滚动体（钢球或滚柱）、端盖和密封件组成。其卓越性能源于独特的结构：

高精度与平稳性：通过高硬度的滚动体在精密研磨的轨道上滚动，摩擦系数可低至0.001~0.003，实现了高效、平滑的运动。

高负载与高刚性：得益于优化的滚道设计和材料，直线导轨能承受径向、反径向及各个方向的力矩载荷，结构紧凑却强度出众。

高速运行能力：优质的直线导轨系统支持高达7m/s的直线运动速度，能满足高速自动化生产的需求。

关键选型要素与实际应用数据

在实际选型时，必须将理论与具体数据结合，以匹配复杂工况。

1. 精度等级的选择

导轨的精度等级是选型的首要依据。通常分为普通级（C级）、高级（H级）、精密级（P级）、超精密级（SP级）和超超精密级（UP级）。例如，一台用于半导体芯片检测的设备，其Z轴平台要求重复定位精度达到微米级，就必须选用P级或更高精度的导轨。而普通物料搬运设备，使用C级导轨即可满足需求且更具成本效益。

2. 预压等级与刚性匹配

预压是指在安装时预先给滑块施加内部载荷，以消除间隙、提高刚性。预压等级分为微间隙、零间隙、轻预压、中预压和重预压。重载加工中心的主轴进给单元，为了抵抗巨大的切削力振动，通常需要选用中预压或重预压的导轨。反之，用于激光打标机的高速轻载运动轴，采用轻预压或零间隙即可，以避免不必要的摩擦阻力影响速度和温升。

3. 负载能力计算与型号匹配

负载能力是选型的核心数据依据。负载计算需综合考虑运动部件的重量、加工力、加速度产生的惯性力以及受力方向。例如，某立式加工中心的立柱升降机构，垂直方向的负载达8000N。根据此数据，查询产品目录的额定静载荷（C0）和额定动载荷（C），选择安全系数在1.5以上的型号。对于超重载应用，可考虑采用滑块加宽型设计，其滑块宽度（W）和长度（L1）更大，能有效分散载荷，提升稳定性。

4. 防尘与润滑方案

环境适应性至关重要。在多尘车间，应选择配备特殊包覆型链带或全方位防尘设计的导轨，其防尘性能远超标准型号。润滑方面，除常规的油脂润滑，在食品、医疗或真空等特殊行业，可考虑自润滑无油导轨。这类导轨通过复合材料实现免维护，但需在选型时确认其摩擦系数（通常在0.05-0.15之间）和承载能力是否满足要求。

性能验证：从理论参数到实测数据

选定型号后，在关键应用中，通过科学的检测验证其实际性能是确保设备可靠性的最终环节。第三方检测机构可依据国家标准对导轨进行全面的性能评估。

摩擦性能测试：通过摩擦试验机测量静摩擦力和动摩擦力，计算摩擦系数。优质的导轨在整个速度范围内摩擦力波动极小，这直接关系到设备运动的平稳性和定位精度。

精度与刚性测试：使用激光干涉仪或三坐标测量机（CMM）检测导轨的行走平行度、定位精度和重复定位精度。同时，通过加载测试，验证其在额定负载下的变形量是否符合宣称的刚性指标。

寿命测试与可靠性评估：通过加速寿命试验，模拟长期运行，监测其磨损率、振动特性和噪音变化。一份权威的检测报告能客观反映导轨在模拟真实工况下的耐久性，为选型提供最终的数据支持。

总结

直线导轨的选型与应用是一门融合了机械原理、材料科学和实践数据的精准技术。从理解其核心性能优势出发，结合具体的负载、速度、精度和环境要求，进行严谨的选型计算，并辅以必要的实测验证，才能确保这一“工业骨骼”在设备中发挥出最佳效能，为提升生产设备的竞争力奠定坚实基础。
