一颗直径300毫米的硅片上，分布着上千个微米级电路图案，寻边器的定位精度直接决定了这些精密图案能否被准确曝光和加工。

在半导体制造的超净间里，一片直径300毫米、厚度仅0.775毫米的硅晶圆静静躺在工作台上。高精度传感器开始扫描，一束特殊波长的光线精确捕捉到晶圆边缘的微小缺口——定位槽。

刹那间，一系列复杂算法开始运行，晶圆被精确旋转到微米级精度，为后续的光刻、刻蚀、沉积等数百道工序奠定了无可挑剔的基础定位。

01 晶圆寻边器的核心使命

晶圆寻边器在半导体制造中扮演着关键角色，它的核心任务是精确定位。这个定位不仅仅是找到晶圆在哪里，更是要找到晶圆的方向、中心点和那个被称为“定位槽”的特殊缺口。

半导体制造过程中，一片晶圆要经历数百道工序，每道工序都需要与前一道工序完美对齐。想象一下，如果光刻机将电路图案印在晶圆上时，与前一层的图案偏移了哪怕只有0.1微米，整个芯片就可能报废。

这就是晶圆寻边器存在的意义——确保每次处理都能精确定位到同一点。

02 寻边器技术演变：从机械接触到非接触视觉

寻边器的技术发展经历了显著演变。早期的寻边器采用机械接触方式，通过物理探头接触工件边缘来确定位置。这种方式在数控机床领域仍然广泛应用，精度可达±0.005毫米。

在半导体制造领域，技术已全面升级为非接触式视觉系统。这种系统通过高分辨率相机和精密光源，对晶圆边缘进行成像分析，完全避免物理接触可能带来的污染或损伤。

最新的技术趋势是智能化与集成化。现代晶圆寻边器往往与运动控制系统、数据处理单元高度集成，形成一个完整的定位解决方案。这种集成化设计大大提升了系统响应速度和定位精度。

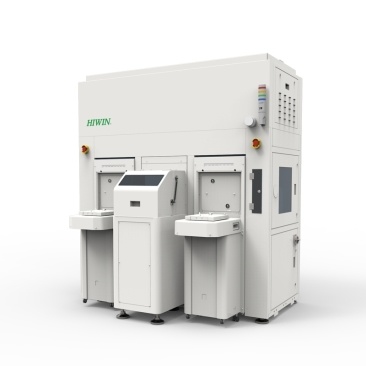

03 HIWIN晶圆寻边器的核心技术构成

高精度视觉系统是HIWIN晶圆寻边器的核心组件。这一系统通常采用高分辨率工业相机，配备特殊的光学镜头和照明系统。相机分辨率通常达到数百万像素，能够捕捉晶圆边缘的微观特征。

照明系统经过专门设计，能够凸显晶圆边缘的对比度，即使在边缘存在微小损伤或不规则的情况下，也能获得清晰的图像。

智能图像处理算法是系统的“大脑”。这些算法基于先进的计算机视觉技术，能够从复杂背景中准确提取晶圆边缘信息。通过高斯滤波去除图像噪声，再通过边缘检测算法识别边界，最终计算出精确的位置和方向。

精密运动控制平台负责精确定位。这一平台通常采用高精度直线电机或伺服电机驱动，配合精密的导轨和编码器，能够实现纳米级的定位精度。平台不仅能在XY平面移动，还能进行高精度的旋转，确保晶圆能够被精确对准。

04 精确工作原理：从图像采集到位置计算

晶圆寻边器的工作始于图像采集。系统控制晶圆旋转，同时高分辨率相机沿着晶圆外边缘逐帧拍摄，记录每个图像对应的旋转角度。这一过程需要精确的同步控制，确保图像与角度信息准确对应。

接下来是边缘信息提取。系统对采集到的图像进行一系列处理：首先进行高斯滤波去除噪声，然后计算图像梯度，找出可能的边缘点。这些边缘点随后被转换为二值图像，再经过形态学处理增强连续性。

关键一步是直线拟合。系统使用最小二乘法对边缘点集进行直线拟合，确定晶圆直边的精确位置。通过计算点到拟合直线的距离，系统可以判断哪些点真正属于边缘，排除异常点的干扰。

最后是定位计算与调整。系统根据拟合出的直线角度，结合图像采集时的旋转角度，计算出晶圆定位槽的精确位置和方向。这些信息被传送给运动控制系统，驱动平台进行精确的旋转和平移，将晶圆调整到目标位置。

05 性能参数与关键技术指标

定位精度是衡量寻边器性能的首要指标。在半导体制造中，这一指标通常要求达到亚微米甚至纳米级别。例如，对于300毫米晶圆，寻边精度往往需要达到±1微米以内，角度定位精度则需要达到±0.01度。

处理速度直接影响生产效率。现代晶圆寻边器需要在几秒内完成整个寻边过程，包括图像采集、处理、计算和定位调整。高效率的算法和强大的处理器是实现这一目标的关键。

系统稳定性与可靠性同样至关重要。半导体制造环境要求设备能够长时间稳定运行，故障率极低。寻边器需要通过严格的环境测试，确保在温度变化、轻微振动等条件下仍能保持性能稳定。

适应性是衡量寻边器先进性的重要标志。优秀的寻边器能够处理各种类型的晶圆，包括不同直径、厚度、边缘形状的晶圆，甚至能够应对边缘存在微小损伤或不规则的情况。

06 在半导体制造中的实际应用

在光刻工艺中，晶圆寻边器的作用尤为关键。光刻机需要将电路图案精确转移到晶圆表面，这一过程要求晶圆与掩模版完美对准。寻边器首先确定晶圆的方向和中心，为后续的高精度对准提供基础。

在晶圆检测环节，寻边器确保检测设备能够准确扫描每个区域。晶圆上的每个芯片都需要经过严格检测，寻边器的精确定位避免了漏检或重复检测，大大提高了检测效率和准确性。

在晶圆解理（切割）过程中，寻边器的作用同样不可替代。晶圆解理装置使用寻边器确定切割位置和方向，确保每个芯片能够被准确分割，提高晶片解理效率和成品率。

07 技术创新与未来发展方向

人工智能与机器学习正逐渐应用于寻边器技术。通过训练神经网络识别不同类型的晶圆边缘特征，系统能够自适应不同材料和工艺条件，提高寻边精度和速度。

多传感器融合是另一个发展方向。除了视觉系统，一些先进寻边器还集成了激光测距、电容传感等技术，通过多源数据融合，提高系统对复杂边缘的识别能力和整体定位精度。

集成化与小型化趋势明显。随着半导体设备向更紧凑、更高效发展，寻边器也在不断小型化，同时集成更多功能，如自动校准、自诊断等，降低维护成本，提高系统可靠性。

智能化控制系统不断发展。现代寻边器不仅能够完成定位任务，还能与制造执行系统（MES）集成，实现数据共享和过程优化，为智能制造提供关键支持。

当晶圆通过寻边器的精确定位，被送入下一个工艺模块时，一组实时数据显示在监控屏幕上：定位精度0.8微米，角度偏差0.007度，处理时间2.3秒，完全符合工艺标准。

这正是现代半导体制造高效精密的缩影——无数个这样的精确瞬间串联起了从硅片到芯片的蜕变之旅。
