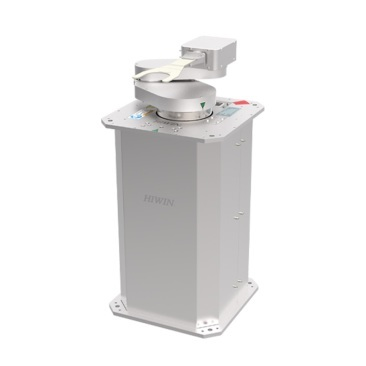

在半导体制造中，晶圆寻边器（Wafer Aligner）是实现芯片高精度加工的关键设备之一。它通过精密的内部结构协同工作，能在数秒内完成晶圆边缘、中心及定位缺口（Notch）的检测与校正，确保后续光刻、切割等工艺的精准对接。以下将从内部核心组件、工作流程及性能数据展开分析。

一、内部核心结构：光学、传感与运动控制的精密协同

晶圆寻边器的内部结构主要分为三大模块：

高精度视觉系统

采用工业级相机与多光谱光源组合，通过非接触式光学成像技术捕捉晶圆边缘轮廓。系统可兼容不同材质（如硅、碳化硅）及表面特性（高反光、低反射率）的晶圆，避免传统检测中因回光弱导致的误差。

部分先进设备集成AOI（自动光学检测）技术，能同步检测边缘缺陷（如崩边、污染），重复精度达微米级，每小时可处理60-120片晶圆。

传感器与数据处理单元

光谱共焦位移传感器是核心组件之一，其利用超窄光斑（微米级直径）和33kHz超高速采样频率，实时捕捉晶圆边缘的微米级位移变化。

算法模块对图像及位移数据进行实时分析，通过定位缺口识别、轮廓拟合等算法，计算晶圆中心偏移量与旋转角度，并将结果传输至运动控制系统。

运动控制与校正机构

通过高刚性直线电机或精密旋转台驱动晶圆承载台，配合±0.1μm的中心重复精度与±0.2°的Notch角度重复精度，实现亚微米级定位校正。

部分系统集成于晶圆移载系统（EFEM）中，可联动机械臂完成寻边、校正、传输的全自动化流程。

二、工作流程：从边缘捕捉到实时校正

晶圆寻边器的运行流程分为三个阶段：

快速成像与数据采集

晶圆进入工位后，视觉系统在环形光源辅助下拍摄边缘图像，同时位移传感器扫描轮廓高度数据。针对8-12英寸晶圆，系统需在5秒内完成全幅面扫描。

缺口识别与中心计算

算法通过对比预设模板，识别晶圆Notch位置，并结合轮廓数据计算中心坐标与偏移角度。此过程需克服晶圆表面膜层（如光刻胶）对光学信号的干扰。

动态校正与输出

运动平台依据计算结果调整晶圆位姿，部分高端设备可在4.9秒内完成寻边、中心补正及角度校正，并将数据同步至下游设备（如贴片机或研磨机）。

三、关键性能数据与行业趋势

效率与精度平衡：业界领先设备的寻边时间已缩短至5秒以内，中心重复精度达±0.1μm，可满足5纳米以下制程的定位需求。

兼容性扩展：现代寻边器支持4-12英寸晶圆，并可适配多种边缘形状（平边、Notch、V型槽），部分设备通过模块化设计集成修边、清洗功能，实现多工艺一体化。

技术迭代方向：

智能算法升级：引入AI缺陷分类模型，将误报率降低至0.01%以下。

多传感器融合：结合红外检测与激光测距，实现对晶圆厚度、翘曲度的同步监控。

四、选型参考：关注核心参数与集成需求

在选择晶圆寻边器时，需重点评估以下指标：

精度与速度：寻边时间（≤5.9秒）、中心重复精度（±0.1μm）、Notch角度精度（±0.2°）。

兼容性：支持的晶圆尺寸、材质（硅、化合物半导体）及接口协议（如SECS/GEM）。

集成能力：是否可嵌入EFEM系统或联动机器人，实现“检测-校正-传输”闭环。

结语

晶圆寻边器的内部结构融合了精密光学、高速传感与智能算法，其性能直接关系到半导体制造的良率与效率。随着芯片制程向3纳米以下演进，寻边技术正朝着多维度检测、实时反馈与一体化集成的方向发展，为高端芯片的规模化生产提供基础保障。
