在半导体制造领域，晶圆在超洁净环境中高效、无损的传输是决定芯片良率和生产效率的关键。Equipment Front End Module，简称EFEM（设备前端模块），正是执行这一核心任务的自动化系统。作为连接半导体工艺设备与晶圆载具（如FOUP）的标准化接口，EFEM确保了晶圆在进入刻蚀、薄膜沉积、光刻等关键制程设备前，始终处于最高等级的洁净环境之中，是现代化芯片产线不可或缺的“智能搬运工”。

一、 HIWIN EFEM：构建晶圆传输的洁净基石

HIWIN凭借其在精密机械与直线传动领域数十年的深厚技术积累，开发的EFEM系统深度融合了超高洁净度控制、精准对位与高速平稳传输三大核心技术。

超高洁净度保障：EFEM内部洁净等级通常严控在ISO Class 1-2（每立方米空气中≥0.1μm的微粒数少于10-100个），远高于一般手术室。HIWIN EFEM通过优化的腔体气流设计（如层流或湍流控制）、采用低发尘材料以及严格的密封技术，有效隔离外部污染，将晶圆颗粒污染风险降至最低。

精准、高速的晶圆搬运：系统核心是搭载了精密直线电机或导轨的机械手。HIWIN的直线传动技术能确保机械手在传输晶圆时，定位精度重复性可达±0.025mm以内，同时实现高速平稳运动，大幅缩短单片晶圆的交换时间，直接提升设备产能（UPH）。

智能集成与通信：现代HIWIN EFEM标配SECS/GEM通信协议，可与工厂主控系统（MES）无缝对接，实时传输晶圆ID、制程步骤、设备状态等数据，是实现全自动化智能制造和追踪每一片晶圆生产履历的基础。

二、 关键组件与核心技术数据

一套完整的HIWIN EFEM系统由多个精密子系统协同构成：

晶圆机械手：作为“手臂”，其运动速度和精度直接影响产能。高端型号的搬送速度可达1500mm/s以上，且具备微米级振动抑制能力。

对准器：负责精确校准晶圆的缺口或平边方向，对位精度通常高达±0.01度，确保晶圆在工艺设备中被准确加工。

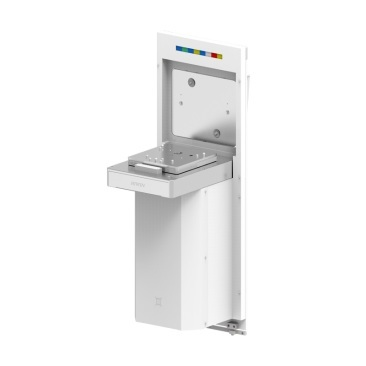

负载端口：通常配备2至4个，用于自动对接和开启FOUP。支持RFID读取，自动识别晶圆载具信息。

净化风机单元：持续提供经过ULPA超高效过滤器过滤的洁净空气，过滤器对0.12μm颗粒的过滤效率超过99.999%。

框架与控制器：采用刚性结构设计防止微振动，集成运动控制卡与软件，实现复杂路径规划和多设备协同。

三、 市场应用与价值

随着半导体工艺节点迈向3nm、2nm，对缺陷控制的要求呈指数级增长。EFEM的性能直接关系到芯片的良率。据统计，在一条先进的逻辑芯片产线上，仅因晶圆表面污染导致的良率损失每提升0.1%，就可能造成数百万美元的年利润损失。因此，投资高性能、高可靠性的EFEM，对于保障动辄数十亿美元投资的晶圆厂稳定运行具有极高的经济价值。

HIWIN EFEM以其稳定的性能、优异的洁净度维持能力和高度的自动化集成性，广泛应用于集成电路前道制程、先进封装、以及化合物半导体（如SiC， GaN）制造等领域，是支撑半导体产业持续微缩与创新的重要基础装备。

获取专属方案

若您需要了解HIWIN EFEM的详细技术规格、选型方案或希望获取针对您具体产线需求的优化建议，我们的技术团队可为您提供专业支持。
