当一枚价值数十万人民币的晶圆在机械臂上高速旋转时，位于其下方的激光传感器正以千分之一秒的速度捕捉着边缘微小的缺口变化，这套系统的精确度决定了整个半导体生产线的成败。

在半导体制造业中，一枚12英寸（300mm）晶圆的价值可能超过10万美元，而其后续加工设备投资更是高达数百万美元。任何位置偏差都可能导致灾难性的损失。自动晶圆寻边器正是确保晶圆被精确放置在机械臂执行器上的关键设备。

01 晶圆寻边的行业痛点

在半导体制造的精密环节中，对位精度成为衡量质量的关键指标。晶圆在生产过程中需要被机械手在不同载盘与晶圆盒之间频繁取放，这一过程常常导致晶圆位置发生毫米级偏移。

随着晶圆尺寸不断增大，从8英寸（200mm）到12英寸（300mm）甚至更大，定位难度也呈指数级增长。传统的机械定位方式难以满足现代半导体工艺对精度和效率的双重要求。

自动寻边系统应运而生，专门解决“晶圆定位不准、偏心，缺口方向不固定”等行业难题。

02 核心结构设计

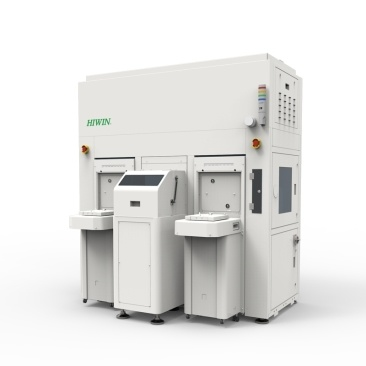

上银自动晶圆寻边器采用三轴控制架构，全面集成了HIWIN微型单轴机器人模组。这种设计赋予了设备在速度、精度、刚性与体积之间取得最佳平衡。

该装置的核心优势在于其内嵌式控制器设计（All-in-one design）。与传统系统相比，它无需额外设置控制器及走线空间，在相等规格条件下，设备体积达到业界最小。

设备主要包含三大核心组件：光学系统负责接收和转化光信号；图像处理单元对接收到的图像进行分析处理；控制单元则指挥整个系统的操作和控制。三个部分精密配合，共同完成寻边任务。

03 工作原理的精密解析

当晶圆被放置在寻边器的晶圆托盘上并开始旋转时，系统的精密测量过程即刻启动。旋转轴沿竖直方向精确经过晶圆托盘中心，确保运动轨迹的稳定性。

搭载的智能光透型激光传感器开始工作。这种传感器可支援透明、半透明与不透明等多种材质物件的轮廓侦测功能，适用于直径100mm至300mm范围内的晶圆。

在晶圆旋转过程中，寻边器利用专利技术，采集移动过程中的传感器触发时刻对应的目标机械臂末端中心坐标集合，建立晶圆中心与机械臂末端中心的偏移关系方程组，通过计算求解获取精确的偏移值。

特别值得注意的是，设备的信号发射器以可调整角度的形式安装，信号接收器同样可调，二者角度调整平面共面，这一设计使得信号路径能够灵活适应不同尺寸晶圆。

04 性能表现与数据处理

上银自动晶圆寻边器的最短寻边时间达到4.9秒内完成晶圆寻边、晶圆中心与角度等补正动作。设备的核心重复精度可达 ±0.1毫米，Notch角度重复精度则达到 ±0.2°。

在寻边过程中，传感器采集到的数据形成正弦波形。利用数学模型分析这些数据，并结合光感测器光束的中断时间来计算精确的晶圆位置。

先进的数据处理算法采用最小二乘法拟合直线。计算点集到拟合直线的距离，当这一距离超过设定阈值时，系统判定图像包含对位直线，并根据斜率求取直线倾斜角，最终完成晶圆对位。

05 创新技术与适应性

技术创新方面，上银自动晶圆寻边器实现了对不同尺寸晶圆的普适性。通过调整载物台高度、信号发射器角度等参数，确保信号路径始终能够经过晶圆的边缘位置。

寻边器设备支持直径100mm至300mm的晶圆尺寸范围，适应半导体产业中绝大多数晶圆规格。其洁净度等级为ISO Class 3（相当于Class 1），满足半导体和光电产业对生产环境的严苛要求。

系统采用一体化紧凑设计，所有组件被精密集成于单个装置中，有效减少占地面积，尤其适合空间受限的洁净室环境。这种设计理念延续了上银科技在精密机械领域的技术优势。

06 应用领域的扩展

晶圆寻边器的应用范围早已不局限于半导体制造业。在LED产业中，它可用于蓝宝石基板的精确定位；在光电产业，玻璃基板的校准对位同样需要这种高精度技术。

随着半导体工艺不断进步，晶圆寻边器正朝着更快速度、更高精度和更强适应性方向发展。一些前沿技术方案已经能够实现对无特征边缘晶圆的兼容对位，扩展了设备应用场景。

考虑到晶圆价值的不断提升和生产设备投资的增加，寻边器作为保护性设备的重要性日益凸显，它的存在直接关系到生产线整体的经济效益与安全运行。

上银自动晶圆寻边器如同一只无形的精准之手，在千分之一秒间感知到晶圆边缘的微小缺口，通过精密算法计算出中心偏移，再以亚微米级的精度进行位置补偿。在半导体洁净室中，它是工序之间的无声指挥家。

这些设备正朝着更智能、更紧凑、更快速的方向进化，但核心使命始终不变——用极致精度守护半导体制造的微观世界，确保每块承载着集成电路未来的晶圆，都能在正确的位置上发挥最大价值。
